Separación del cable
Los cables de control no deben pasarse junto a los de pontencia
de entrada o salida al motor. La distancia mínima de separación
es de 300 mm y sólamente pueden cruzarse en ángulos rectos.
Señales de relé
Utilizar cable apantallado para las señales de relé de salida en
el caso de que vayan junto a los cables de control. No
sobrecargar los relés.
Entradas digitales
Las entradas digitales están diseñadas para trabajar de 12 a
24 Vcc. No aplicar ningún otro voltaje.
Tierras
Para cumplir los requerimientos de cableado a tierra de Clase
1, el 0V de la tarjeta de control del Elite debe conectarse a tierra
en algún punto. Todas la tierras irán conectadas a un mismo
punto, para evitar lazos de tierra. La conexión de tierra que se
proporciona debe retirarse si no se necesita. Su eliminación
permitirá que el punto 0V flote hasta +/-50Vcc (30Vca) de la
tierra del chasis.
Se dá más información sobre la conexión en el Manual de Puesta
en Marcha de la Serie Elite (Manual 4201-179).

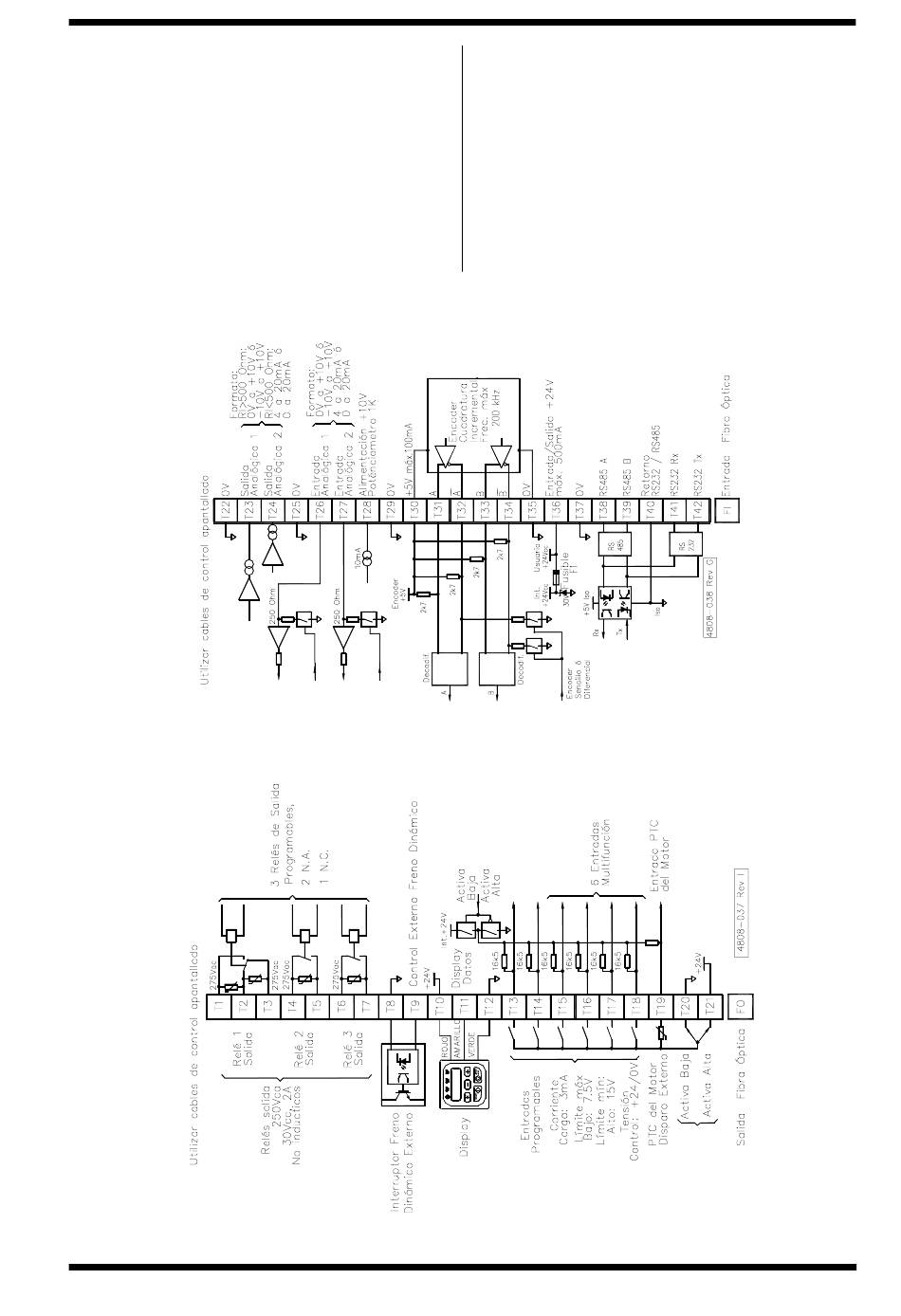

Figura 3.7a:
Terminales de Control T22-T42.
Figura 3.7b:
Terminales de Control T1-T21.
17
4201-180 Rev F
