3. Установка и монтаж электропроводки
( )
3.7 Меры предосторожности при подключении внешнего батарейного шкафа
ВНИМАНИЕ!
1. Подключение потребителей к ИБП следует производить только после полной зарядке батарей. Это гарантирует, что ИБП сможет обеспечить
достаточное резервное питание подключенных к нему потребителей в случае отключения электричества.
2. При одновременном использовании внутренних батарей ИБП и внешних батарей разность напряжений должна составлять менее 5 В=.
Батарея
1. Зарядное напряжение
1) Напряжение поддерживающей зарядки: ±272 В= (по умолчанию)
2) Напряжение ускоренной зарядки: ±280 В= (по умолчанию)
2. Зарядный ток
1) Минимальный: SUTX20K/SUTX40K
2) Максимальный: SUTX20K/SUTX40K
3) По умолчанию: SUTX20K
SUTX40K
3. Отключение при низком уровне заряда батарей: 200 В= (по умолчанию: 200 В=)
4. Количество батарей: 12 В x 80 шт. (по умолчанию)
Примечания:
1. Зарядный ток регулируется в диапазоне от 1 до 5 А с шагом 0,5 А.
2. Для изменения заданной по умолчанию настройки зарядного тока или заданной по умолчанию настройки отключения при низком уровне заряда батарей обращайтесь к ближайшему дилеру или
сервисному персоналу.
AC Input
Bypass Input
3Ø4W
Main
Source UPS 1
AC Input
1
Second
3Ø4W
Source Bypass Input
(for Bypass)
UPS 2
AC Input
Bypass Input
2
UPS 4

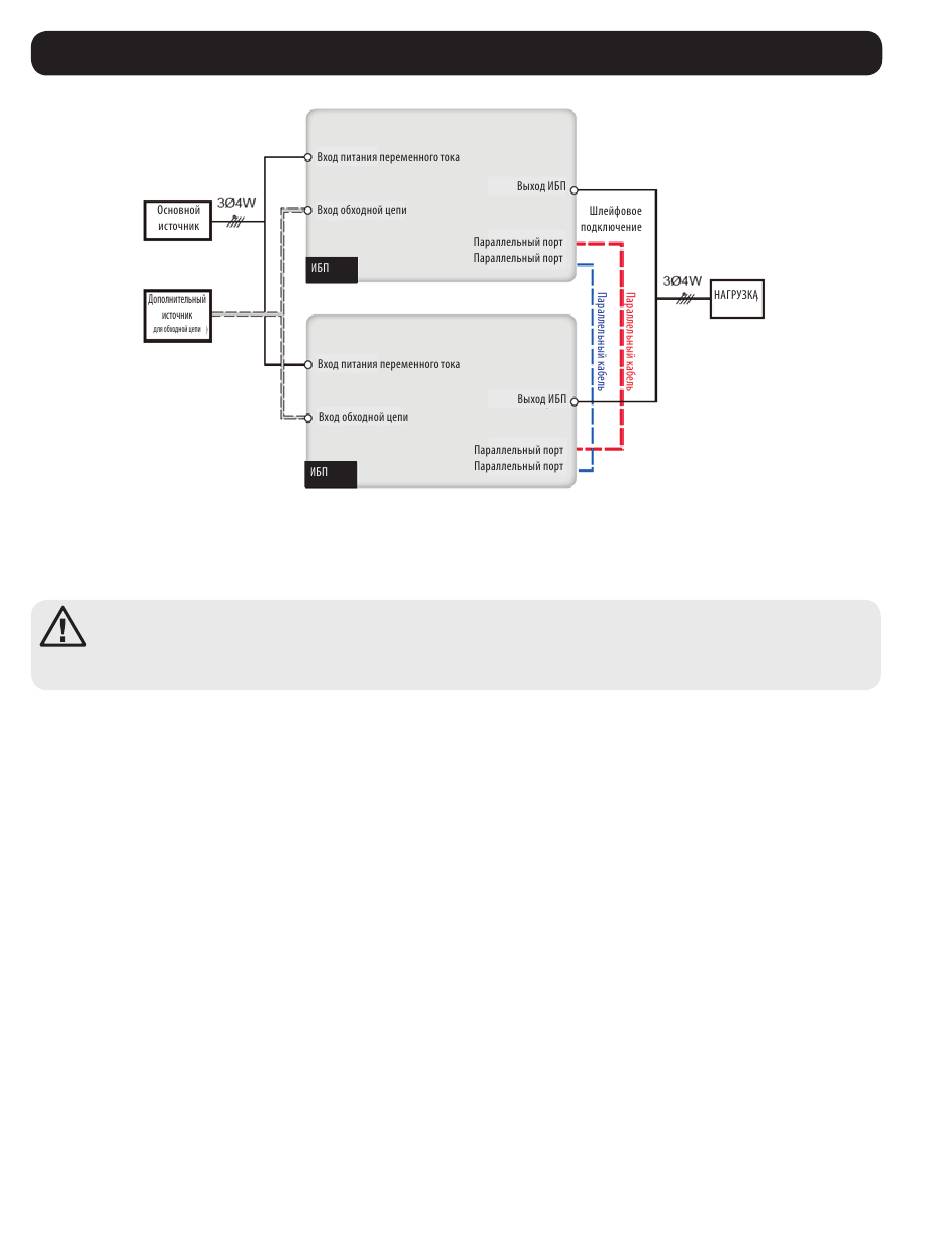

(Рис. 3-16. Монтажная схема для спаренного входа параллельно подключаемых ИБП)
g
1 А
g
5 А
g
1,5 А
g
2 А
UPS Output
Parallel Port
UPS Output
Parallel Port
Parallel Port
UPS Output
Parallel Port
176
3Ø4W
LOAD
