54
OPCIONES

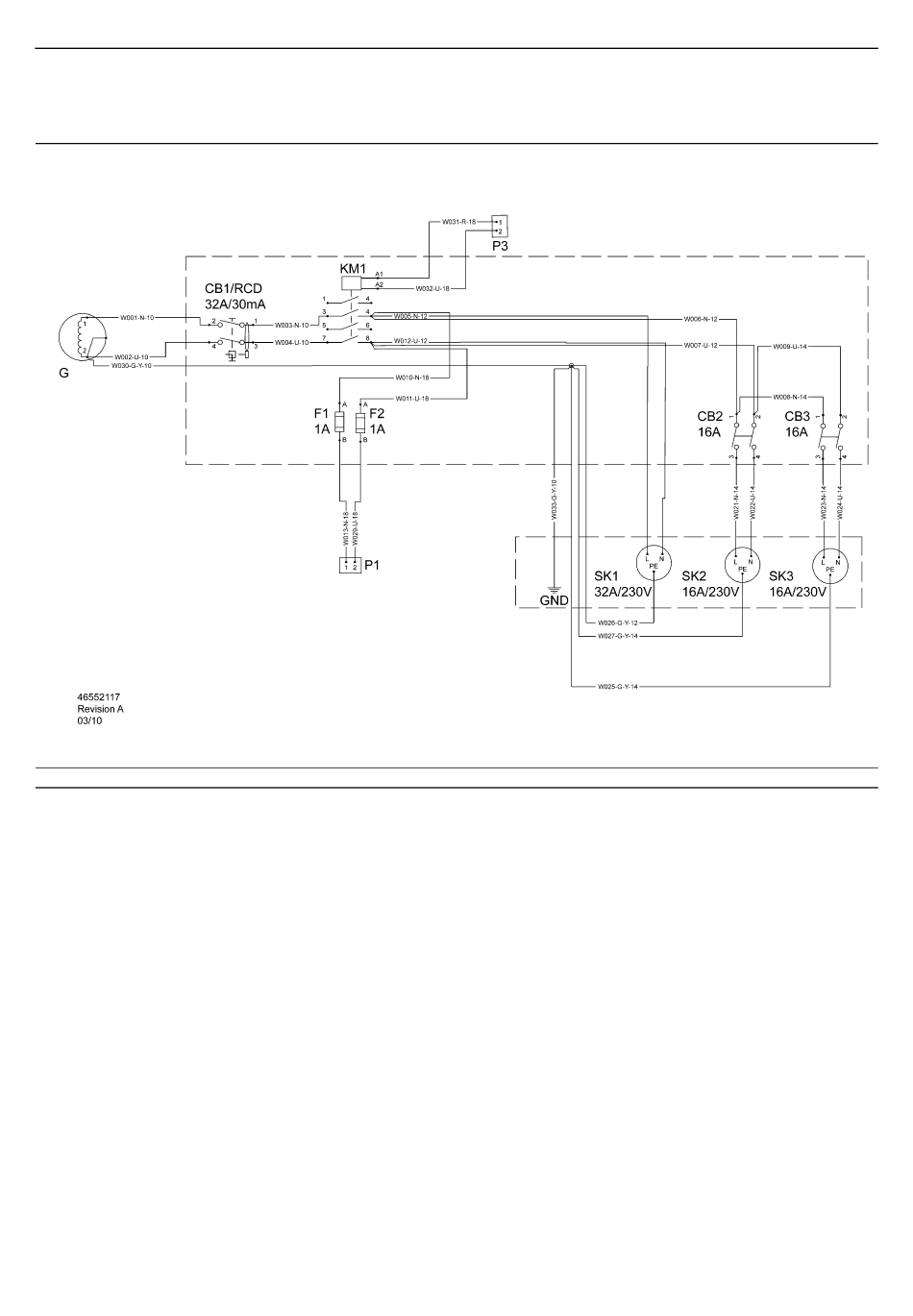

C.A. Diagrama esquemático de la potencia eléctrica 230V monofásica.
Válido para unidades con caja de componentes dentro de la máquina, encima
del generador.
LEYENDA
CB1/
Disyuntor 32A
RCD
CB2
Disyuntor 16A
CB3
Disyuntor 16A
F1
Fusible 1A
F2
Fusible 2A
G
Alternador - monofásico
GND
Clavija de conexión de tierra
KM1
Contactor
P1
Conector - voltímetro
P3
Conector - interruptor general
SK1
Tomacorrientes 32 A/230V
SK2
Tomacorrientes 16A/230V
SK3
Tomacorrientes 16A/230V
7/53, 7/53R
