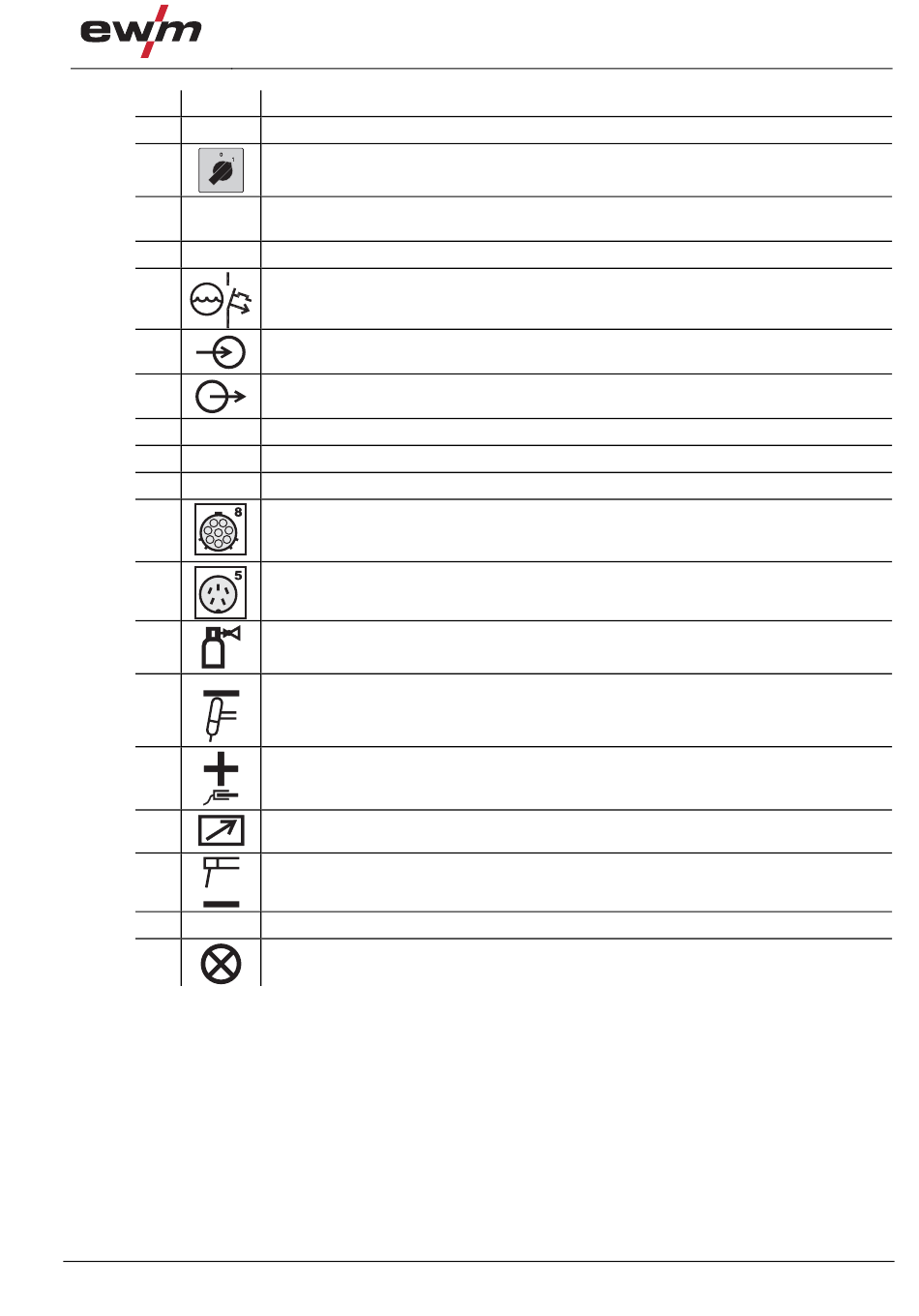

Descripción del aparato - Breve vista general
0
Cáncamo
Interruptor principal, conexión / desconexión equipo
Control del aparato
consulte el capítulo Control del aparato – Elementos de control
Asa
Botón Desconexión automática bomba refrigerante
pulsar para rearmar un fusible que ha saltado
Toma rápida (rojo)
retorno refrigerante
Toma rápida (azul)
suministro refrigerante
Rodillos transportador, ruedecillas guía
Depósito refrigerante
Tapón depósito refrigerante
Zócalo de conexión de 8 polos
Cable de control de los sopletes WIG up / down o Poti
Base de conexión, 5 polos
Cable control pistola TIG Estándar
Conexión G¼", intensidad de soldadura "-" (con polaridad CC- )
Conexión de gas protector (con caperuza de protección amarilla) para pistola TIG
Base de conexión, intensidad de soldadura "-" (con polaridad CC- )
Conexión pistola de soldar TIG
Base de conexión, intensidad de soldadura "+" (con polaridad CC-)
Conexión para cable de masa
Base de conexión, 19 polos
Conexión mando a distancia
Base de conexión, intensidad de soldadura "-" (con polaridad CC- )
Conexión para portaelectrodos
Entrada aire de refrigeración
Señal de iluminación del estado de funcionamiento
Se ilumina cuando el aparato está listo para el funcionamiento
Tetrix 451, 551 AC/DC
