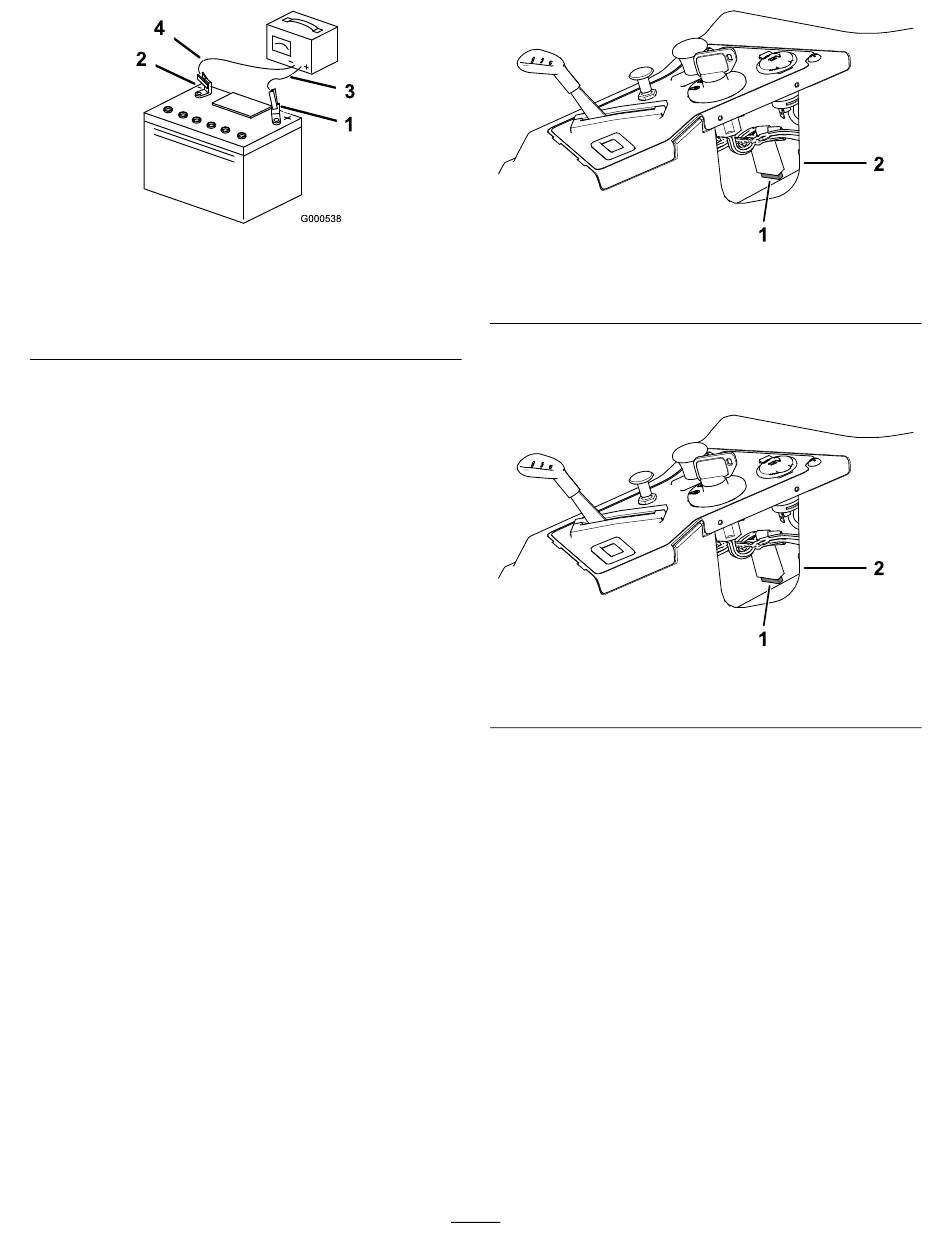

Figura 46
1. Borne positivo (+) de la
batería
2. Borne negativo (–) de la
batería
Instalación de la batería
1. Coloque la batería en la bandeja
2. Usando las fijaciones que retiró anteriormente, conecte
el cable positivo (rojo) al borne positivo (+) de la
batería.
3. Usando las fijaciones que retiró anteriormente, conecte
el cable negativo al borne negativo (-) de la batería.
4. Deslice la cubierta de goma roja sobre el borne positivo
(rojo) de la batería.
5. Fije la batería con la correa de sujeción
6. Instale la tapa de la batería empujándola hacia abajo y
apretando 2 fijaciones en el sentido de las agujas del
reloj
(Figura
44).
Mantenimiento de los fusibles
El sistema eléctrico está protegido con fusibles. No
requiere mantenimiento; no obstante, si se funde un
fusible, compruebe que no hay avería ni cortocircuito en el
componente/circuito.
Tipo de fusible:
•
Principal – F1 (15 amperios, tipo chapa)
•
Circuito de carga – F2 (25 amperios, tipo chapa)
Para reemplazar el fusible principal (15 A), ubique el hueco
del lado de la consola, tire el fusible hacia afuera e instale un
fusible de 15 A nuevo
(Figura
3. Cable rojo (+) del cargador
4. Cable negro (-) del
cargador
(Figura
45).
(Figura
45).
47).
g000538
1. Principal (15 A)
Para reemplazar el fusible del circuito de carga (25 A), ubique
el fusible a la izquierda de la batería, tire el fusible hacia afuera
e instale un fusible de 25 A nuevo
1. Circuito de carga (25 A)
38
Figura 47
2. Hueco de la consola
(Figura
48).
Figura 48
g190588
g190588
