Nota:
Retire el deflector derecho de la carcasa
del cortacésped.
1. Contratuerca (5/16")
2. Deflector derecho
9. Localice el tabique en la bolsa de piezas sueltas
y retire las fijaciones de los taladros traseros de
la placa de descarga
1. Pernos de cuello cuadrado
(existentes)
2. Taladros traseros de la
placa de descarga
10. Instale el deflector en el orificio de descarga
lateral de la carcasa del cortacésped.
11. Utilice las fijaciones retiradas para sujetar el
tabique a la carcasa.

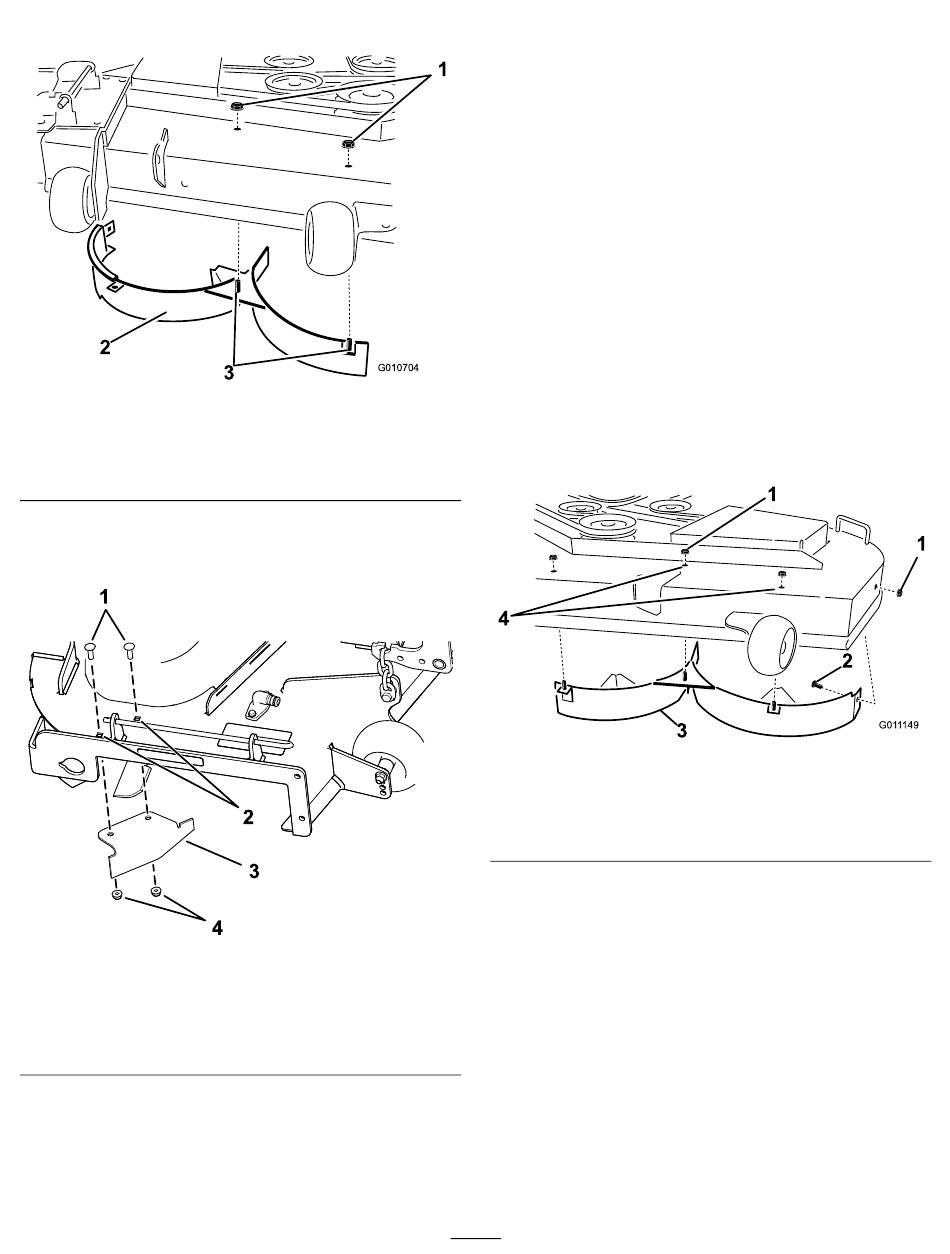

Figura 33
3. Clavijas soldadas
(deflector derecho)
(Figura 34).
Figura 34
3. Placa deflectora (suelta)
4. Contratuercas (existentes)
12. Instale la carcasa del cortacésped; consulte
Instalación de la carcasa del cortacésped
(página 51).
Máquinas con carcasa de corte de
137 cm
1. Aparque la máquina en una superficie nivelada,
desengrane el mando de control de las cuchillas
y ponga el freno de estacionamiento.
2. Apague el motor, retire la llave y espere a que
se detengan todas las piezas en movimiento
antes de abandonar el puesto del operador.
3. Retire la carcasa del cortacésped; consulte
Retirada de la carcasa del cortacésped (página
50).
4. Retire las 3 contratuercas (5/16") de las clavijas
g010704
soldadas del deflector izquierdo, en la parte
superior de la carcasa del cortacésped, en las
posiciones centro, centro izquierda e izquierda
(Figura 35).
1. Contratuerca (5/16")
2. Perno de cuello cuadrado
(5/16" x ¾")
5. Retire el perno de cuello cuadrado y la
contratuerca, situados en la pared lateral de
la carcasa del cortacésped, que sujetan el
g190734
deflector izquierdo a la carcasa
6. Retire el deflector izquierdo de la carcasa del
cortacésped
7. Localice los 2 pernos en las piezas sueltas, y
utilice las contratuercas existentes para instalar
estas fijaciones en los taladros indicados en
Figura 35
evitar que se arrojen residuos al aire.
Nota:
Instale el perno hacia arriba desde la
parte inferior de la carcasa y sujételo con una
de las contratuercas existentes.
27
Figura 35
3. Deflector izquierdo
4. Instale las fijaciones aquí.
(Figura
(Figura 35).
de la carcasa del cortacésped para
g011149
35).
