5 Mise hors tension de l'onduleur
2. Coupez le disjoncteur miniature des trois phases et sécurisez-le contre toute remise en marche
involontaire.
3. Si vous utilisez le relais multifonction, désactivez le cas échéant la tension d'alimentation de la
charge.
4. Débranchez l'ESS.
5. Desserrez les deux vis du capot de protection à l'aide d'une clé pour vis à six pans creux
(surplat de 5) et retirez le capot.
6. Assurez-vous de l'absence de courant au niveau de tous les câbles DC à l'aide d'une pince
ampèremétrique.
7. Notez la position des fiches.
8. Déverrouillez et retirez tous les connecteurs DC.

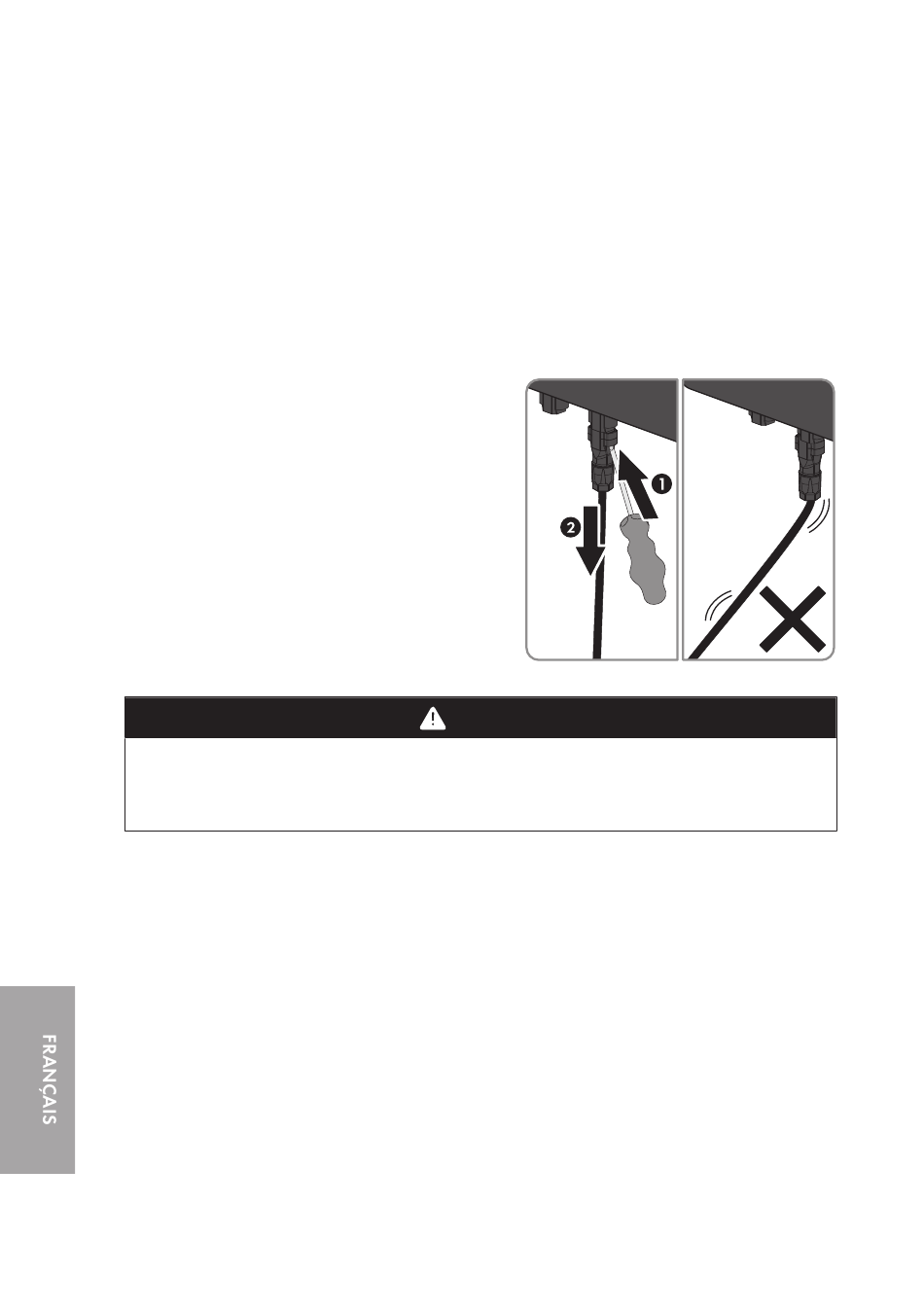

Insérez un tournevis à fente ou un pousse-ressort
coudé dans l'une des encoches latérales (largeur de
lame : 3,5 mm) et retirez les connecteurs DC en
ligne droite. Ne tirez pas sur le câble.
9. Vérifiez que les entrées DC de l'onduleur sont bien hors tension.
10.
Danger de mort dû à de hautes tensions
Les condensateurs dans l'onduleur se déchargent en cinq minutes.
• Attendez cinq minutes avant d'ouvrir le couvercle du boîtier.
11. Dévissez toutes les vis du couvercle du boîtier à l'aide d'une clé pour vis à six pans creux
(surplat de 5) et retirez-le.
12. À l'aide d'un appareil de mesure approprié, vérifiez que la plaque à bornes AC est bien hors
tension entre L1 et N, L2 et N, et L3 et N.
13. À l'aide d'un appareil de mesure approprié, vérifiez que la plaque à bornes AC est bien hors
tension entre L1 et PE, L2 et PE, et L3 et PE.
14. Assurez-vous de l'absence de tension entre toutes les bornes du relais multifonction et la borne
PE de la plaque à bornes AC.
15. Déchargez l'ensemble AST sur les points de contact avec le détecteur de tension sans sa
propre source de tension.
