M - Panel:
Panel som stänger av kylenhetens utrymme.
N - Gasslang.
O - Koppling gasslang:
Som gasslangen som ansluter generator/trådmatare ska
anslutas till.
P - Kontaktdon:
Som styrkabelns kontaktdon för anslutning av generator/
trådmatare ska anslutas till.
Q - Uttag pressostat:
Som slangen som kommer från pressostaten som är
placerad inuti kylenheten (Art. 1683) ska anslutas till.
R - Säkringshållare.
A
F
I
B
C
G
M
164
S - Uttag:
Som kylenhetens nätkabel Art. 1683 (Tillval) ska anslutas
till.
T - ON/OFF strömbrytare.
U - Anslutningskabel.
V - Remmar som håller gasfl askan.
W - Gasfl askehållare.
Z - Kranar med snabbkoppling:
Som de röda och blåa slangarna för anslutning av
generator/trådmatare ska anslutas till. Endast i maskiner
med separat trådmatning.
OBS: Kranarna är placerade under trådmataren. Följ
färgerna på slangarna och kranarna.
Y
P
K
L
D
O
P
X

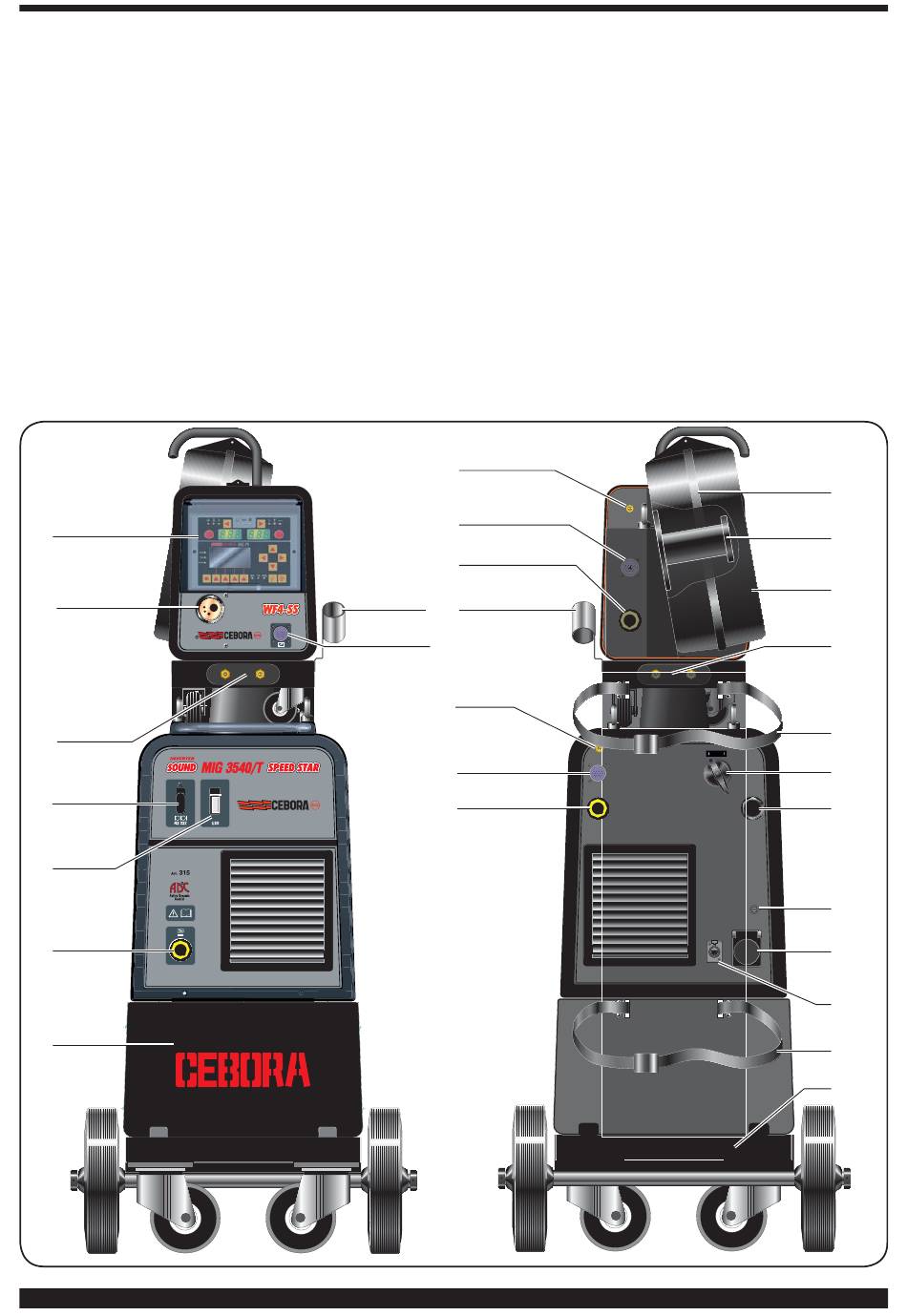

Fig. 11
AB
AC
AA
Z
V
T
U
R
S
Q
V
W
