Kichler 310080 Manual De Instrucciones página 51

CÓMO COLGAR EL CONJUNTO DEL MOTOR (continuación)

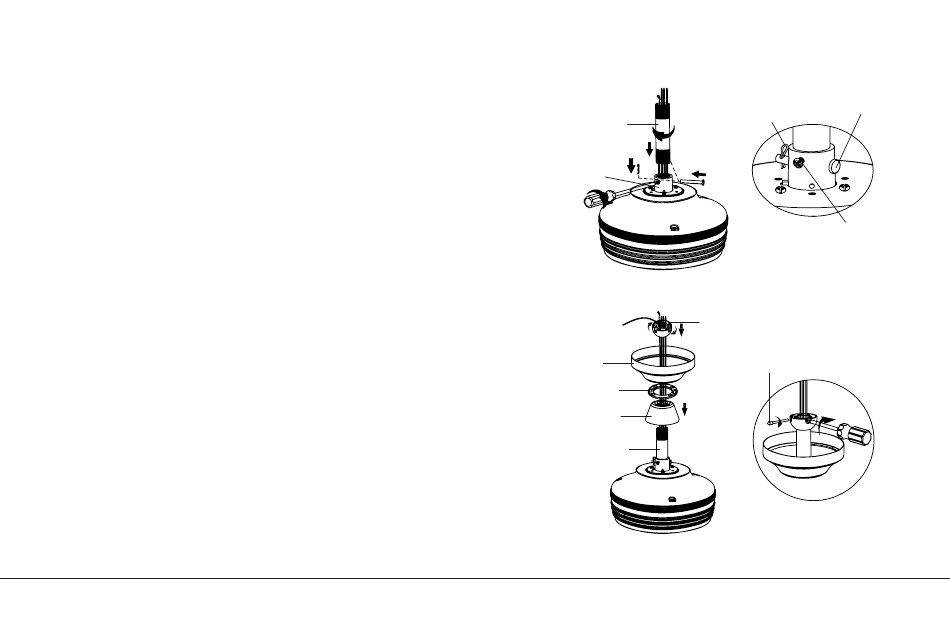

Paso 4. Pase con cuidado los cables del ventilador y el cable de seguridad
hacia arriba a través de la varilla de extensión. Enrosque la varilla de
extensión en el acoplamiento del motor hasta que los orificios del pasador
de horquilla estén alineados. A continuación, vuelva a colocar el pasador de
horquilla y la horquilla, luego apriete ambos tornillos de fijación. (Figura 8)
Paso 5. Deslice la cubierta del acoplamiento, la cubierta del orificio del
dosel y el dosel sobre la varilla de extensión. Vuelva a instalar con cuidado
la bola de suspensión en la varilla. Asegúrese de que el pasador transversal
esté en la posición correcta y que el tornillo de fijación esté apretado y que
los cables no estén torcidos. (Figura 9)
PRECAUCIÓN: Asegúrese de que todos los tornillos estén apretados
antes de pasar al siguiente paso.
8 | KICHLER.COM
Varilla de extensión
Acoplamiento
del motor
Figura 8
Bola de suspensión
Dosel
Cubierta del orificio
del dosel
Cubierta de
acoplamiento
Varilla de extensión
Figura 9
Pasador de
horquilla
Horquilla
Tornillo de fijación
Pasador cruzado
