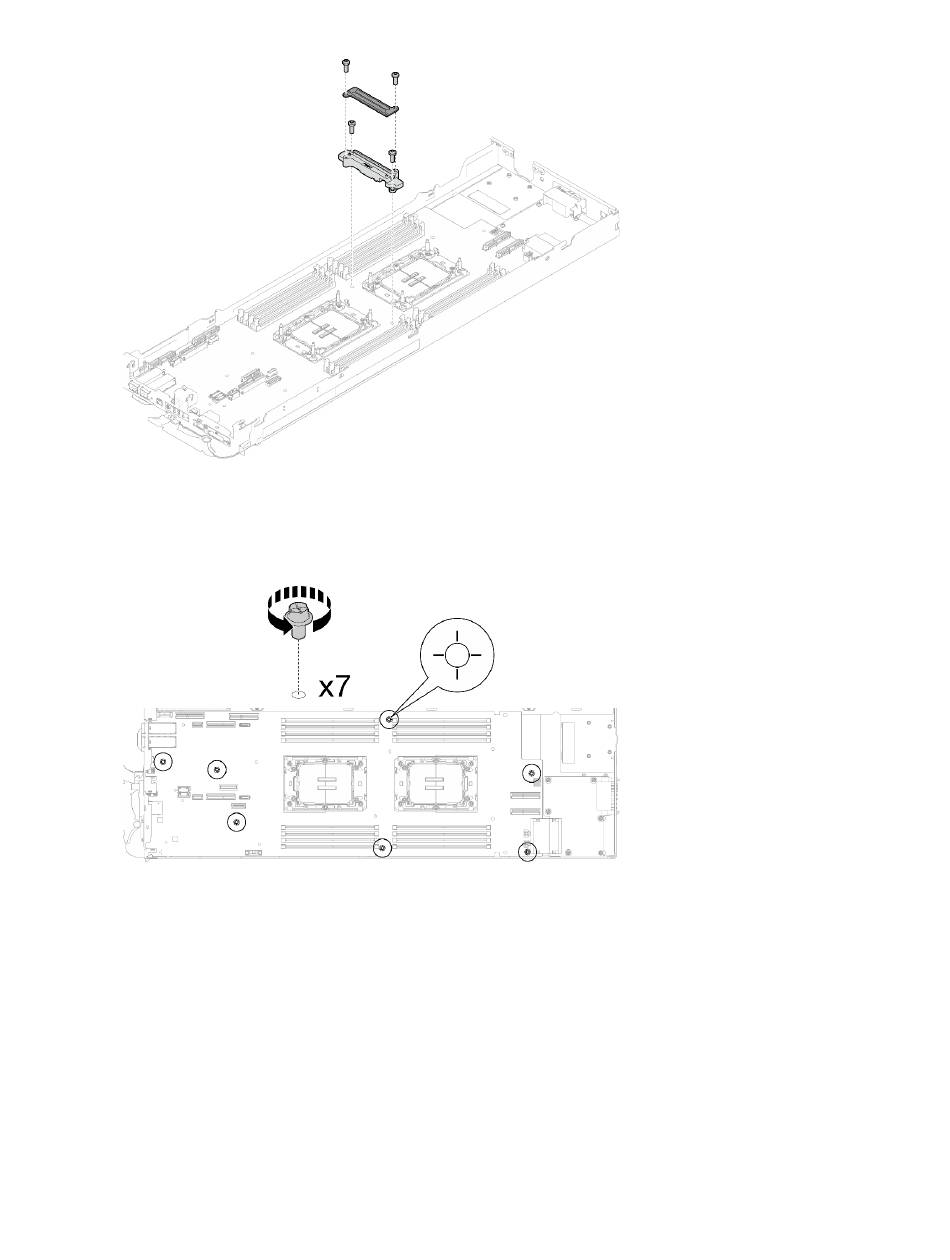

Figura 248. Extracción de la artesa del bucle de agua del VR
Paso 3. Quite los siete tornillos Phillips n.° 1 por nodo en la placa del sistema (con un destornillador de par
con el par correspondiente).
Figura 249. Extracción de los tornillos de la placa del sistema
Nota: Como referencia, el par necesario para que los tornillos se aprieten/quiten completamente
es de entre 0,5 y 0,6 newton-metros, 4,5 a 5,5 pulgadas-libra.
Paso 4. Sostenga con cuidado la patilla guía e incline la placa del sistema en un ángulo; luego, deslice y
levante con cuidado la placa del sistema hacia atrás para quitarla del nodo.
Nota: Evite tocar los conectores de la placa del sistema. Tenga cuidado de no dañar ninguno de
los componentes adyacentes del interior del nodo.
