Capítulo 3. Componentes del servidor
Esta sección contiene información acerca de cada uno de los componentes asociados con el servidor.

Vista frontal

En la siguiente ilustración se muestran los controles, los LED y los conectores de la parte frontal de la
solución.
Notas:
• Se pueden instalar hasta seis bandejas SD650-N V3 en el alojamiento DW612S 6U. Para obtener más
información sobre el número de bandejas en el alojamiento, consulte
número máximo de bandejas en el alojamiento" en la página
• La bandeja SD650-N V3 contiene un nodo de cálculo a la derecha y un nodo de GPU a la izquierda
(cuando se ve desde la parte frontal del alojamiento DW612S)
• El nodo de GPU contiene la placa de 4 GPU NVIDIA HGX H100 y la placa de red (4 Connect-X 7).
Bandeja SD650-N V3
En las ilustraciones siguientes se muestran los controladores, LED y conectores de la parte frontal de cada
bandeja.
Nota: Es posible que las ilustraciones de este documento no correspondan exactamente a su hardware.

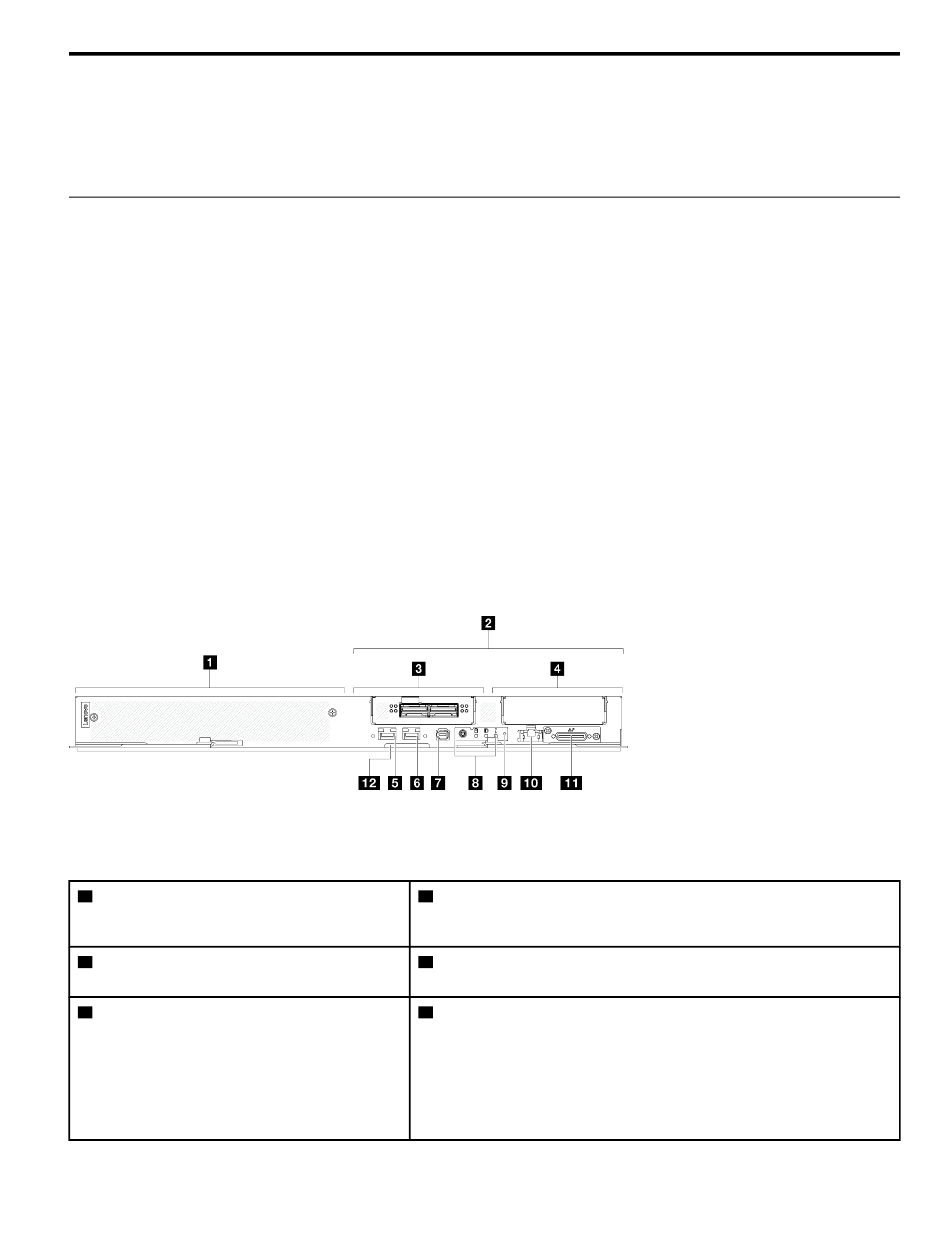

Figura 2. Bandeja SD650-N V3
Tabla 2. Indicadores, controles y conectores de la bandeja SD650-N V3
Nodo de la GPU / Nodo izquierdo (números
1
de bahía impares)
Nodo de cálculo / Nodo derecho (números
2
de bahía pares)
Módulo OSFP
3
© Copyright Lenovo 2024
19.
Conector del auricular de diagnóstico externo. Consulte
7
"Auricular de diagnóstico externo" en la página 369
más información.
LED del panel frontal del operador. Para obtener más información,
8
consulte "LED frontales" en la página
Botón NMI.
9
Presione este botón para forzar una interrupción no enmascarable
en el procesador. Es posible que tenga que utilizar un lápiz o el
extremo de un clip de papel extendido para pulsar el botón. También
puede usarlo para forzar un vuelco de la memoria en la pantalla azul.
Use este botón únicamente cuando el soporte de Lenovo se lo
indique.
Capítulo 2 "Alimentación de GPU y
para obtener
367.
