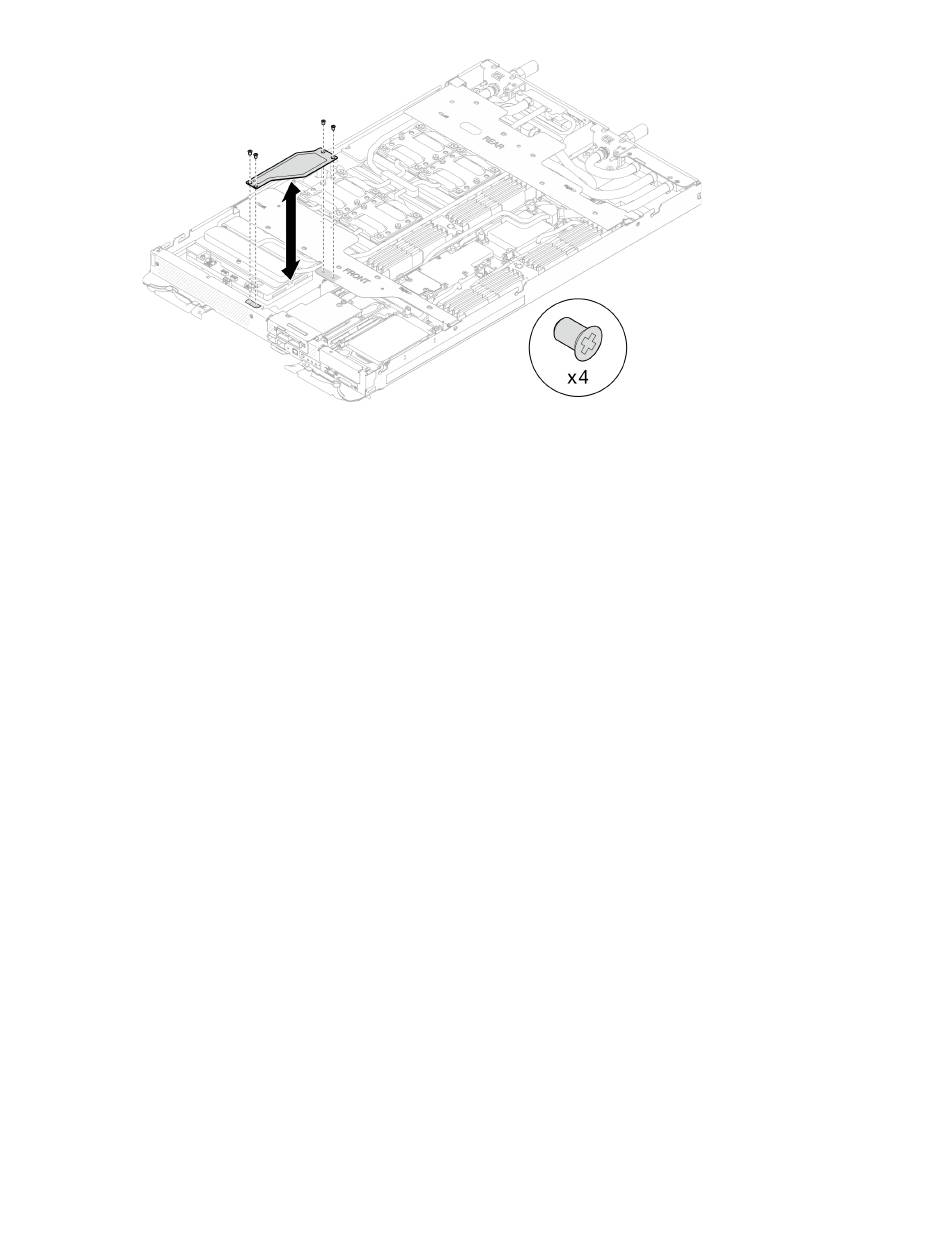

Figura 25. Instalación de la cubierta de cables
Después de finalizar
1. Instale la cubierta de la bandeja. Consulte
2. Instale la bandeja en el alojamiento. Consulte
página
57.
3. Conecte todos los cables externos necesarios a la solución.
Nota: Utilice fuerza adicional para conectar los cables QSFP a la solución.
4. Revise el LED de alimentación en cada nodo para asegurarse de que cambie entre el parpadeo rápido y
el parpadeo lento para indicar que todos los nodos están listos para el encendido.
Sustitución del bucle de agua (solo un técnico de servicio experto)
Utilice los siguientes procedimientos para quitar e instalar el bucle de agua en la bandeja.
Atención:
• Para la sustitución del bucle de agua se requiere personal capacitado.
• Por razones de seguridad, utilice la herramienta de elevación para extraer la bandeja del alojamiento.
Extracción del bucle de agua
Utilice esta información para extraer el bucle de agua.
Acerca de esta tarea
Herramientas requeridas
Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir
correctamente el componente.
• Kits de bucle de agua
– Kit de almohadillas de espacio del bucle de agua de SD650-N V3 (El transportador de bucle de agua
del Kit de servicio es reutilizable, se recomienda guardarlo en la instalación donde opera el servidor
para futuras necesidades de sustitución).
– Kit de almohadillas de masilla del bucle de agua de SD650-N V3
– Fijación de SXM5 PCM de SD650-N V3
"Instalar la cubierta de la bandeja" en la página
"Instalación de una bandeja DWC en el alojamiento" en la
.
Capítulo 6
Procedimientos de sustitución del hardware
59.
65
