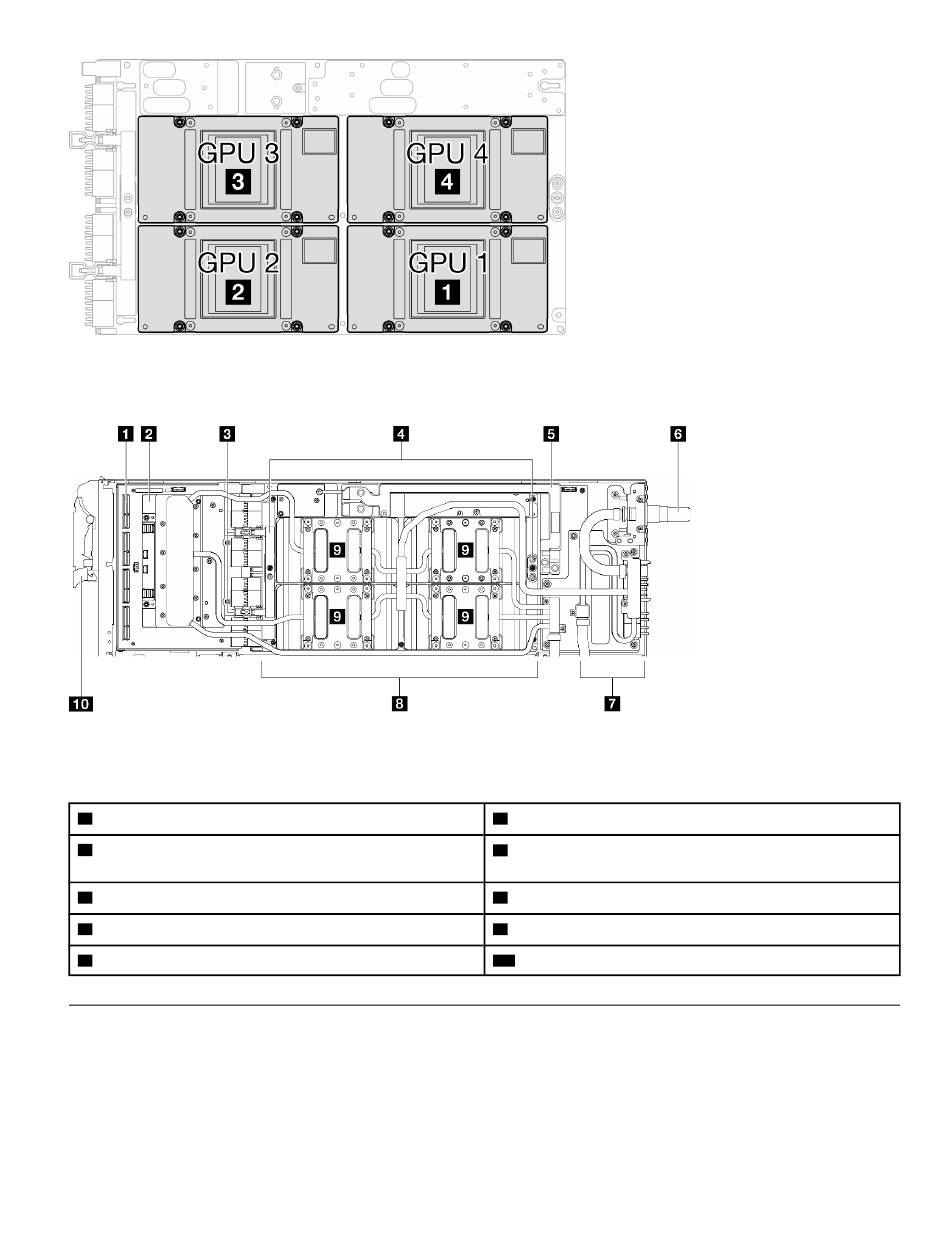

Figura 4. Numeración de la GPU
Vista superior del nodo de la GPU
Figura 5. Vista superior del nodo de la GPU
Tabla 4. Vista superior de los componentes en el nodo de la GPU
Placa del transportador (para la placa de red)
1
Placa de red
2
Clips de sujeción de la placa del transportador
3
Manijas de la placa de la GPU
4
Barra de bus
5

Cable multiconector de KVM

Use esta información para obtener detalles acerca del cable multiconector de KVM.
Utilice el cable multiconector de KVM para conectar dispositivos de E/S externos al nodo de cálculo. El
cable multiconector KVM se conecta mediante el conector KVM (consulte
cable multiconector de KVM tiene conectores para un dispositivo de pantalla (video), un conector USB 3.0 (5
Gbps) para un teclado y un mouse USB y un conector de interfaz en serie.
Conexión rápida del bucle de agua
6
Placa de distribución de alimentación del nodo de la
7
GPU
Placa de la GPU
8
GPU
9
Asa de leva frontal
10
"Vista frontal" en la página
Capítulo 3
21). El
.
Componentes del servidor
23
