Vista Superior - Lenovo ThinkSystem SD650-N V3 Neptune DWC Guia Del Usuario

Tabla 2. Indicadores, controles y conectores de la bandeja SD650-N V3 (continuación)
Bahía de unidad 2/3
4
Puerto Ethernet SFP28 de 25 GB (Puerto 1)
5
con característica de NIC compartido para
Lenovo XClarity Controller. Para obtener más
información, consulte "LED frontales" en la
página 367.
Lenovo XClarity Controller la conexión es
mutuamente exclusiva entre el conector
Ethernet RJ45 y el puerto 1 SFP28 de 25 Gb.
Puerto Ethernet SFP28 de 25 GB (puerto 2).
6
Para obtener más información, consulte
frontales" en la página 367.

Vista superior

Esta sección contiene información sobre la vista superior de la solución.

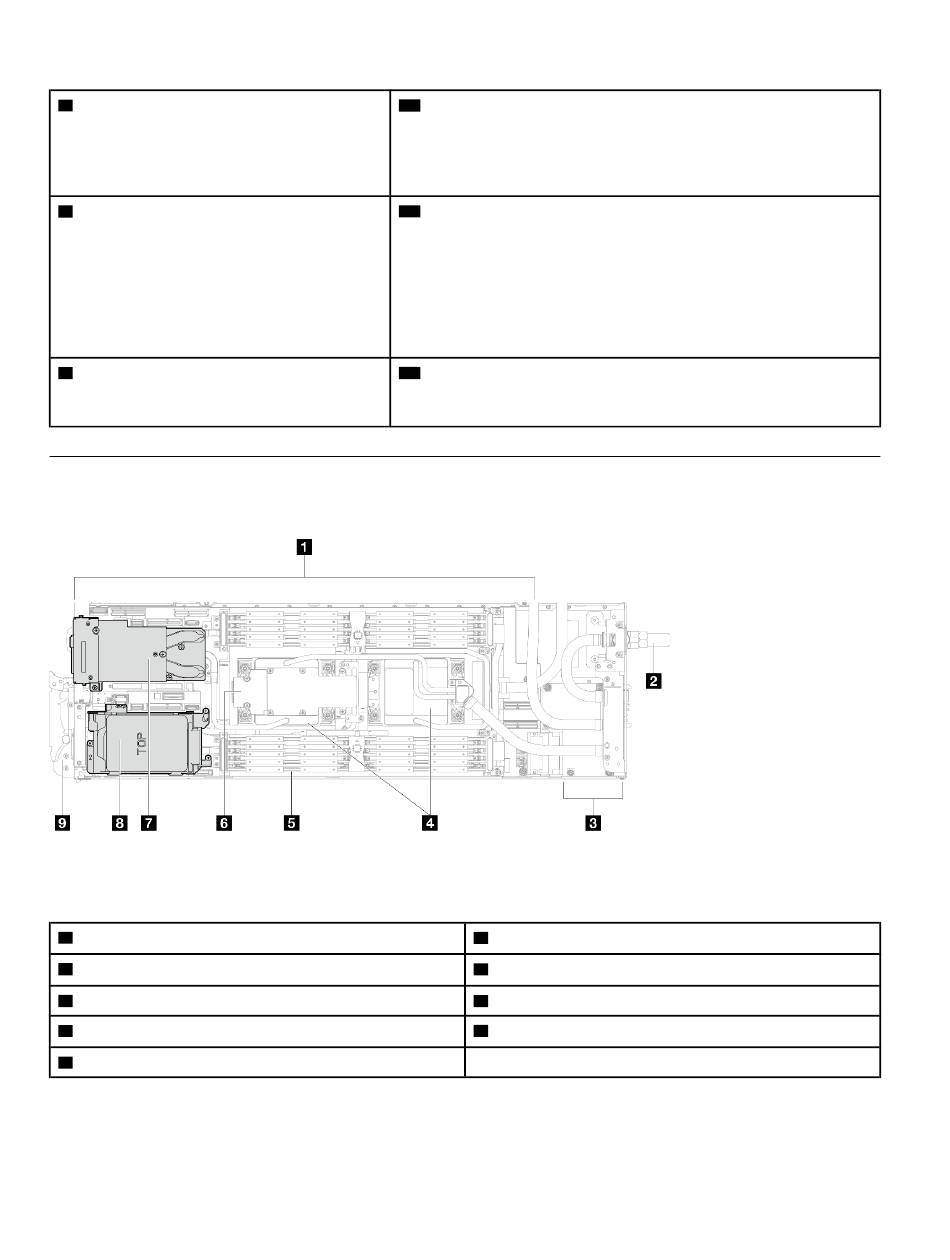

Figura 3. Vista superior del nodo de cálculo
Tabla 3. Vista superior de los componentes en el nodo de cálculo
Placa del sistema
1
Conexión rápida del bucle de agua
2
Placa de distribución de alimentación
3
Placas de frío del procesador
4
Placas de frío del módulo de memoria
5
Numeración de la GPU
En la ilustración siguiente se muestra la numeración de GPU.
22
Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC
Puerto Ethernet RJ45 de 1 GB con característica de NIC
10
compartido para Lenovo XClarity Controller. Para obtener más
información, consulte
Lenovo XClarity Controller la conexión es mutuamente exclusiva
entre el conector Ethernet RJ45 y el puerto 1 SFP28 de 25 Gb.
Conector del cable multiconector de KVM
11
El cable multiconector de KVM incluye el conector VGA, el conector
del puerto de serie y el conector USB 3.0 (5 Gbps)/2.0. La gestión
móvil de XCC solo es compatible con el conector USB 2.0 en el
cable multiconector de KVM.
Para obtener más información, consulte
KVM" en la página
Pestaña de información extraíble con la etiqueta de acceso de
12
"LED red de Lenovo XClarity Controller. Consulte Identificar la solución y
acceder a Lenovo XClarity Controller para obtener más información.
Placa posterior de la unidad M.2
6
Módulo OSFP
7
Bahía de unidad 2/3
8
Asa de leva frontal
9
"LED frontales" en la página
"Cable multiconector de
23.
367.
