Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir
correctamente el componente.
• Conjunto de la placa de conducción de la unidad E3.S
• Kit de almohadillas de masilla E3S
• Kit de almohadillas de espacio E3S
Atención:
• Lea
"Directrices de instalación" en la página 39
la página 41
para asegurarse de trabajar con seguridad.
• Apague la bandeja DWC correspondiente en la que se va a realizar la tarea.
• Desconecte todos los cables externos del alojamiento.
• Utilice la fuerza adicional para desconectar los cables QSFP si están conectados a la solución.
Observe el procedimiento
Un video de este procedimiento está disponible en YouTube:
PLYV5R7hVcs-DCqagDqjI0xAqs12RCavnk
Procedimiento
Paso 1. Prepárese para esta tarea.
a.
Quite la bandeja del alojamiento. Consulte
en la página
b.
Quite la cubierta de bandeja. Consulte
c.
Quite las llaves cruzadas. Consulte
d.
Extraiga el compartimiento de la unidad E3.S. Consulte
compartimiento de la unidad E3.s" en la página
Paso 2. Los cables de la Placa posterior con cable de la unidad E3.S están atados con la brida de cables.
Desate la brida de cables para soltar los cables.

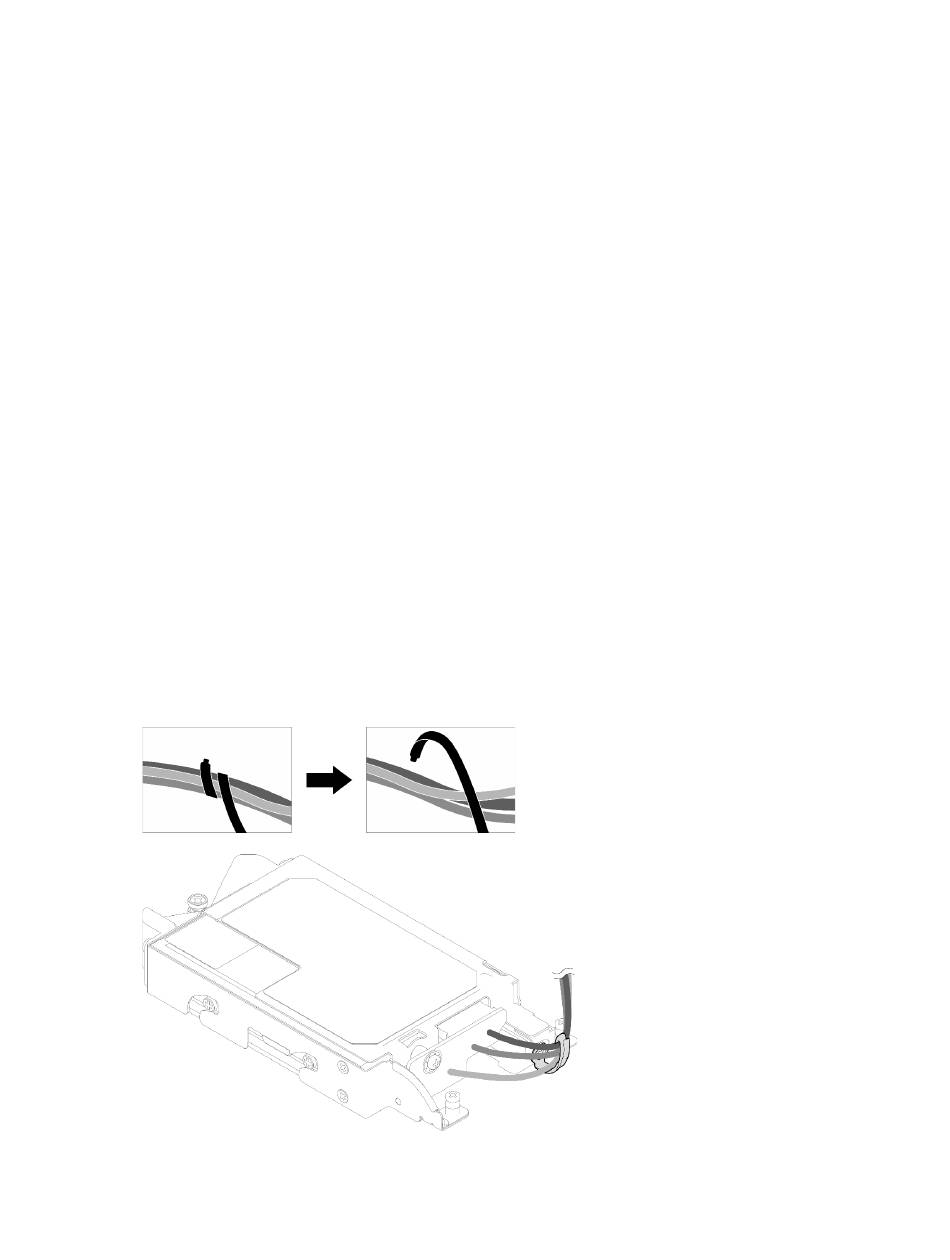

Figura 139. Soltar los cables de la brida de cables
.
