Conexión de los viscosímetros y otros equipos
®
En el AVS 470 se pueden utilizar diferentes tipos de viscosímetros de SI Analytics
Viscosímetros Ubbelohde según DIN y ASTM, viscosímetros micro Ubbelohde según DIN, viscosímetros
Cannon-Fenske de rutina y micro Ostwald, así como viscosímetros TC.
Debido a los procedimientos de fabricación cuidadosa y de garantía de calidad, todos los viscosímetros de
®
SI Analytics cumplen con los estándares más elevados.
El viscosímetro K constante está determinado individualmente por medio de una calibración de cada
viscosímetro capilar de vidrio. Debido a la medición de alta calidad, el equipo de comprobación y la aplicación de
medidas estándares nacionales, SI Analytics
precisa.
Para el tiempo de flujo, se puede determinar un tiempo de corrección basado en la constante del viscosímetro y
el diseño del viscosímetro, expresado por el número de tipo (Fig. 3). Véanse también  los capítulos 4 y 10.
Esta información se aplica tanto a los viscosímetros Ubbelohde de tamaño normal como a los
microviscosímetros.
También es posible conectar o controlar otros equipos (como trampas de absorción, protección de derrame,
etc.). Según el uso previsto del equipo AVS
los puntos a continuación.
®
La conexión del AVS
operativo equipos de SI Analytics
®
AVS 370 de SI Analytics
Para seguir mejor el proceso de medición en el baño, se debe conectar el baño retroiluminado VZ 5405 opcional
®
al AVS 470. Si se usan dos baños retroiluminados, se debe usar el cable adaptador VZ 5408.
Viscosímetros TC con sensores termistores
2.3.1
Llene el viscosímetro (aprox. 18-20 ml), luego colóquelo en el baño del termostato. Conecte el AVS
viscosímetro TC mediante la combinación de manguera/cable que viene con el equipo. Para eso, coloque el
equipo en los sostenedores, luego conecte el enchufe cuádruple del cable al viscosímetro y al módulo
ViscoPump III VZ 8562 (primero enchufe, luego atornille), a continuación, realice las conexiones roscadas de
acuerdo con los números indicados en la manguera y el bastidor. En el caso de la operación de "presión", el
tubo capilar permanece abierto, para la operación de "succión" el tubo de llenado debe dejarse abierto. Tenga
en cuenta los códigos de los colores (rojo = succión, negro = ventilación) al adjuntar las conexiones roscadas
neumáticas al módulo ViscoPump III de la unidad de medición de la viscosidad AVS
Viscosímetros que usan sensores con barrera de luz
2.3.2
Use la combinación de cable/manguera para realizar una conexión eléctrica y neumática entre el AVS
soporte para medición. Los enchufes se conectan firmemente al tomacorriente al rotar el manguito de unión.
Tenga en cuenta los códigos de los colores (rojo = succión, negro = ventilación) al atornillar las conexiones
neumáticas roscadas en el módulo ViscoPump III. Inserte el viscosímetro capilar seleccionado en el bastidor de
fijación, como se muestra en la Fig. 4, luego llénelo. Inserte el bastidor de fijación junto con el viscosímetro en el
soporte para medición (con el corte en la hoja en la parte inferior apuntando hacia adelante). El corte
enganchará en la orejeta suministrada. Al presionar ligeramente el viscosímetro hacia el bastidor de fijación,
enganchará en el resorte de retención situado en el soporte para medición.

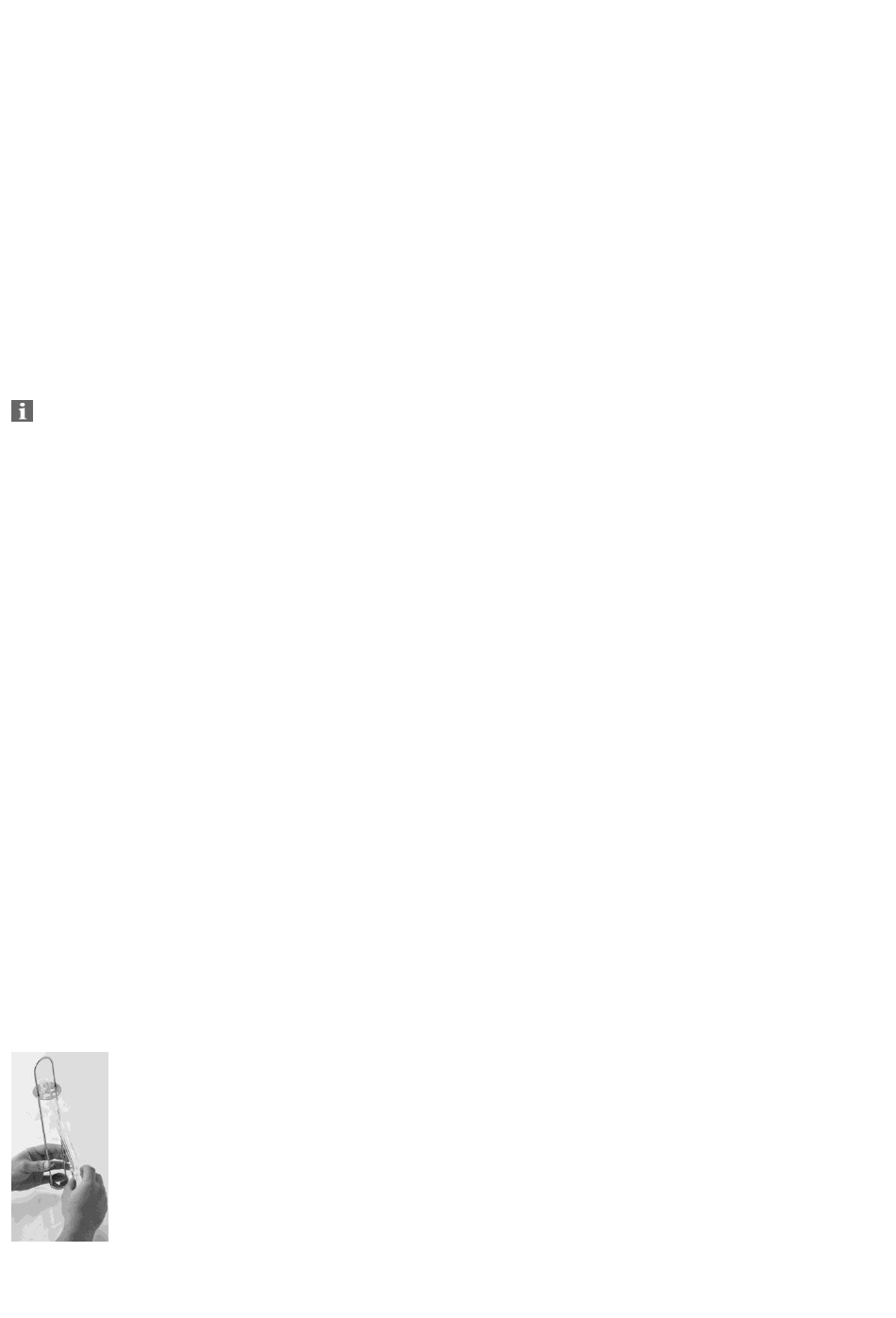

Fig. 4 Inserción o reemplazo de un viscosímetro con detección de barrera de luz
®
470, es altamente recomendable conectar estos equipos, consulte
470 a un ordenador o a buretas de émbolo y a otros, según el Daisy-Chain Principio
®
no están disponibles. Para la conexión con un ordenador, está disponible el
®
, en caso de necesidad base, pedir a SI Analytics
®
garantiza una calibración reproducible de manera absoluta y
®
:
®
.
®
470.
®
470 y el
®
470 y el
