3: I
NSTALACIÓN Y CABLEADO
Extracción de la cinta de montaje directo
1. Inserte un destornillador plano bajo la patilla de la
cinta de montaje directo para liberarla (A).
2. Saque la cinta de montaje directo (B).

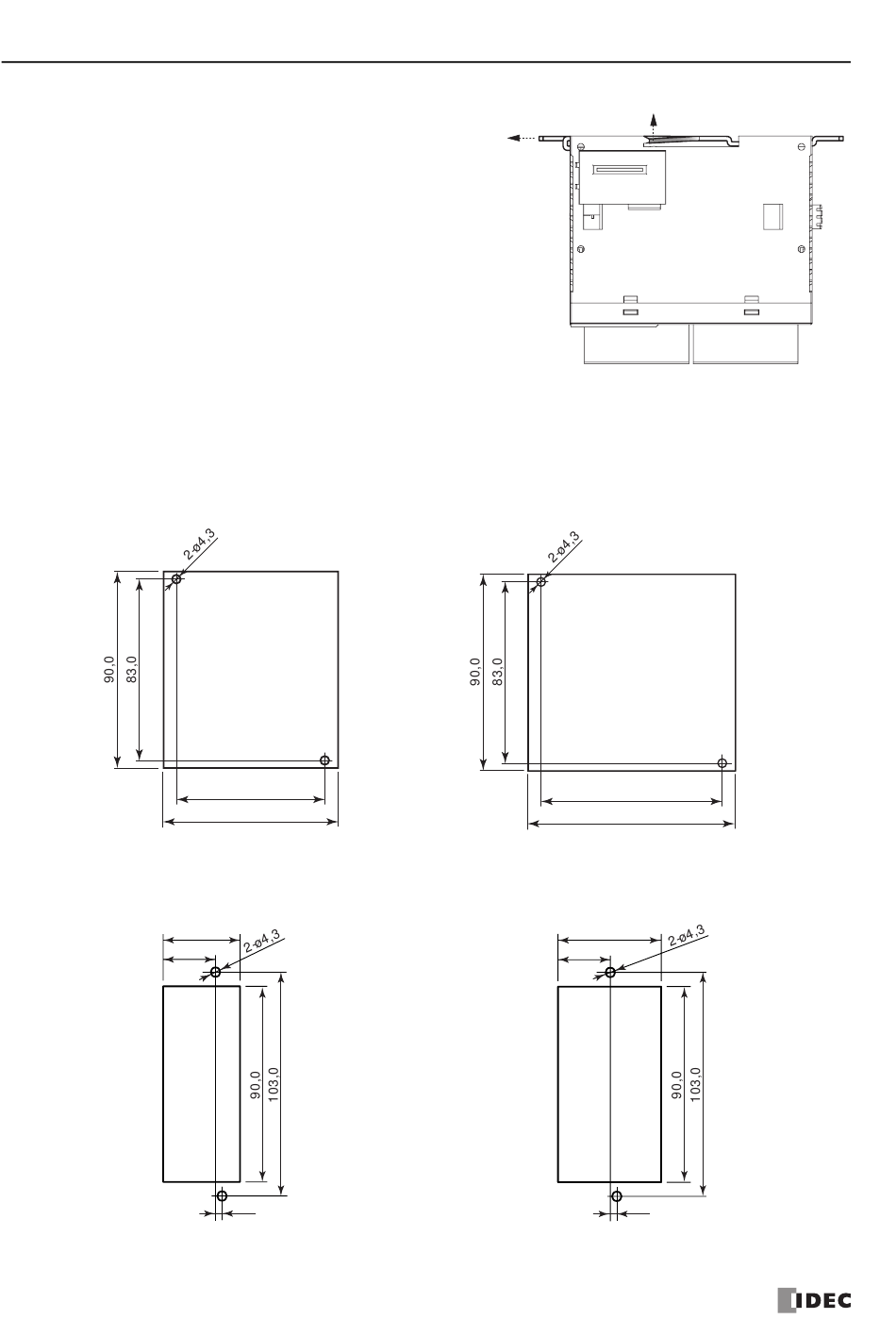

Disposición de los orificios para el montaje directo sobre una superficie de panel
Realice orificios de montaje de ø4,3 mm como se indica a continuación y utilice tornillos M4 (de 6 u 8 mm de
longitud) para montar los módulos de MicroSmart sobre una superficie de panel.
• Módulos de la CPU
FC4A-C10R2, FC4A-C10R2C,
FC4A-C16R2, FC4A-C16R2C
FC4A-D20K3, FC4A-D20S3
3-8
68,0
80,0
35,4
24,1
3,0
M
ANUAL DEL USUARIO DE
(B)
FC4A-C24R2, FC4A-C24R2C
FC4A-D20RK1, FC4A-D20RS1,
FC4A-D40K3, FC4A-D40S3
Todas las dimensiones están en mm.
M S FC4A FC9Y-B1145
ICRO MART
(A)
83,0
95,0
47,5
24,1
3,0
