5: F
UNCIONES ESPECIALES

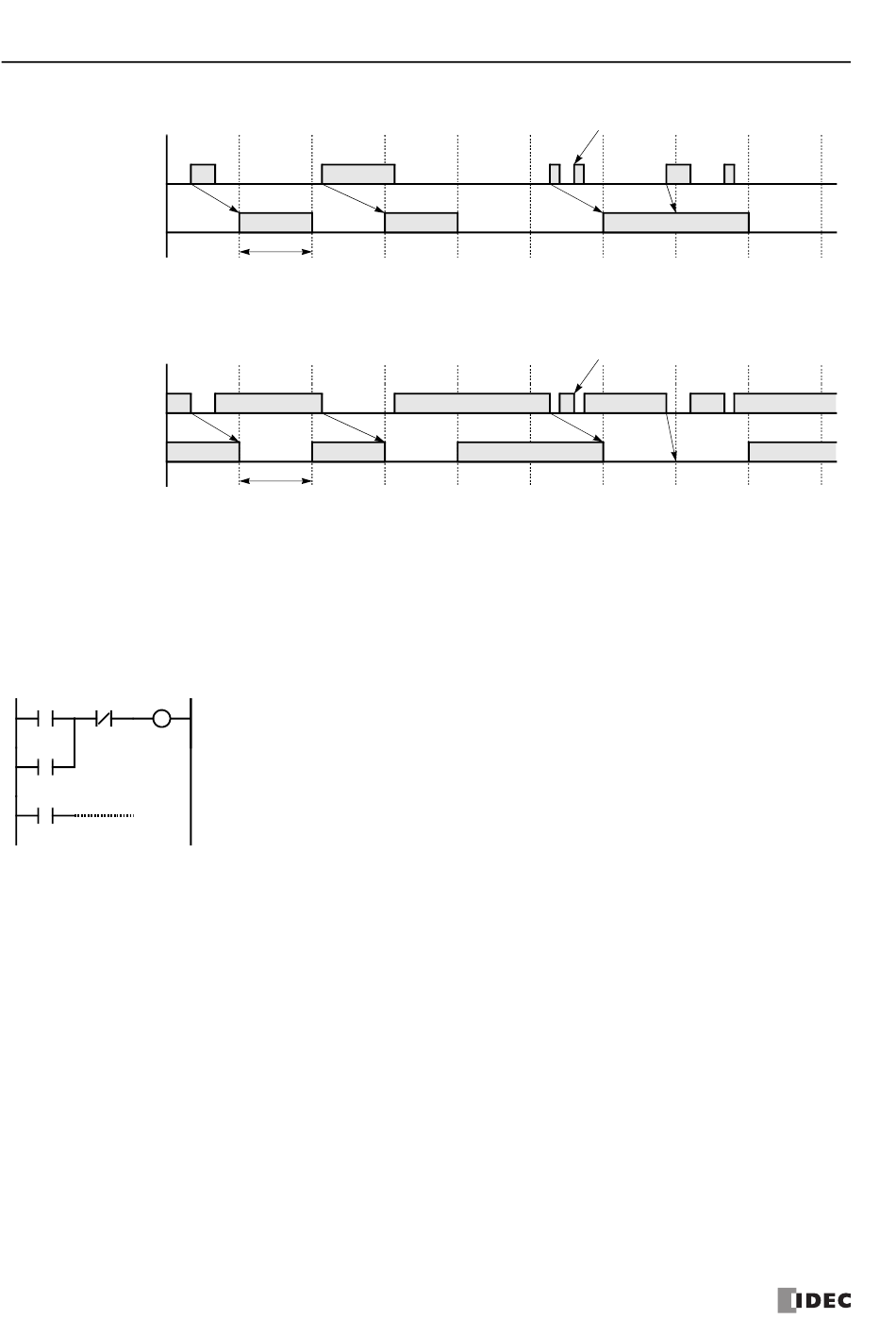

Captura de flanco ascendente del pulso de entrada

Entrada real
ACTIVADO
(I2 a I5)
DESACTIVADO
ACTIVADO
DESACTIVADO
Relé de entrada de captura
(M8154-M8157)
END
procesada

Captura de flanco descendente del pulso de entrada

Entrada real
ACTIVADO
(I2 a I5)
DESACTIVADO
ACTIVADO
DESACTIVADO
Relé de entrada de captura
(M8154-M8157)
END
procesada
Nota:
Cuando dos o más pulsos entran en un mismo ciclo de scan, los pulsos siguientes se ignoran.

Ejemplo: Mantenimiento de entradas de captura

Cuando se recibe una entrada de captura, el relé de entrada de captura asignado a la misma se activa durante
un solo ciclo de scan. Este ejemplo demuestra un programa que mantiene el estado de una entrada de captura
durante más de un ciclo de scan.
M8154
I1
M0
M0
M0
5-22
1 tiempo de ciclo de scan
1 tiempo de ciclo de scan
La entrada I2 se ha designado como entrada de captura utilizando la Configuración de área
de función.
Cuando la entrada I2 está activada, el relé interno especial M8154 se activa y M0 se
mantiene en el circuito automantenido.
Cuando la entrada I1 de NC está desactivada, el circuito automantenido se queda sin latch
y M0 se desactiva.
M0 se utiliza como condición de entrada para las siguientes instrucciones del programa.
M
ANUAL DEL USUARIO DE
M
S
FC4A FC9Y-B1145
ICRO
MART
Nota
Nota
