5: F
UNCIONES ESPECIALES
Entrada de tensión analógica
Todos los módulos de la CPU delgada disponen de un conector de entrada de tensión analógica. Cuando se
aplica una tensión analógica de 0 a 10 V CC al conector de entrada de tensión analógica, la señal se convierte
en un valor digital de 0 a 255 y se almacena en un registro de datos especial D8058. Los datos se actualizan
en cada ciclo de scan.
Registro de datos especial para la entrada de tensión analógica
Módulo de la CPU Datos de entrada de tensión analógica
Módulos de la CPU delgada D8058

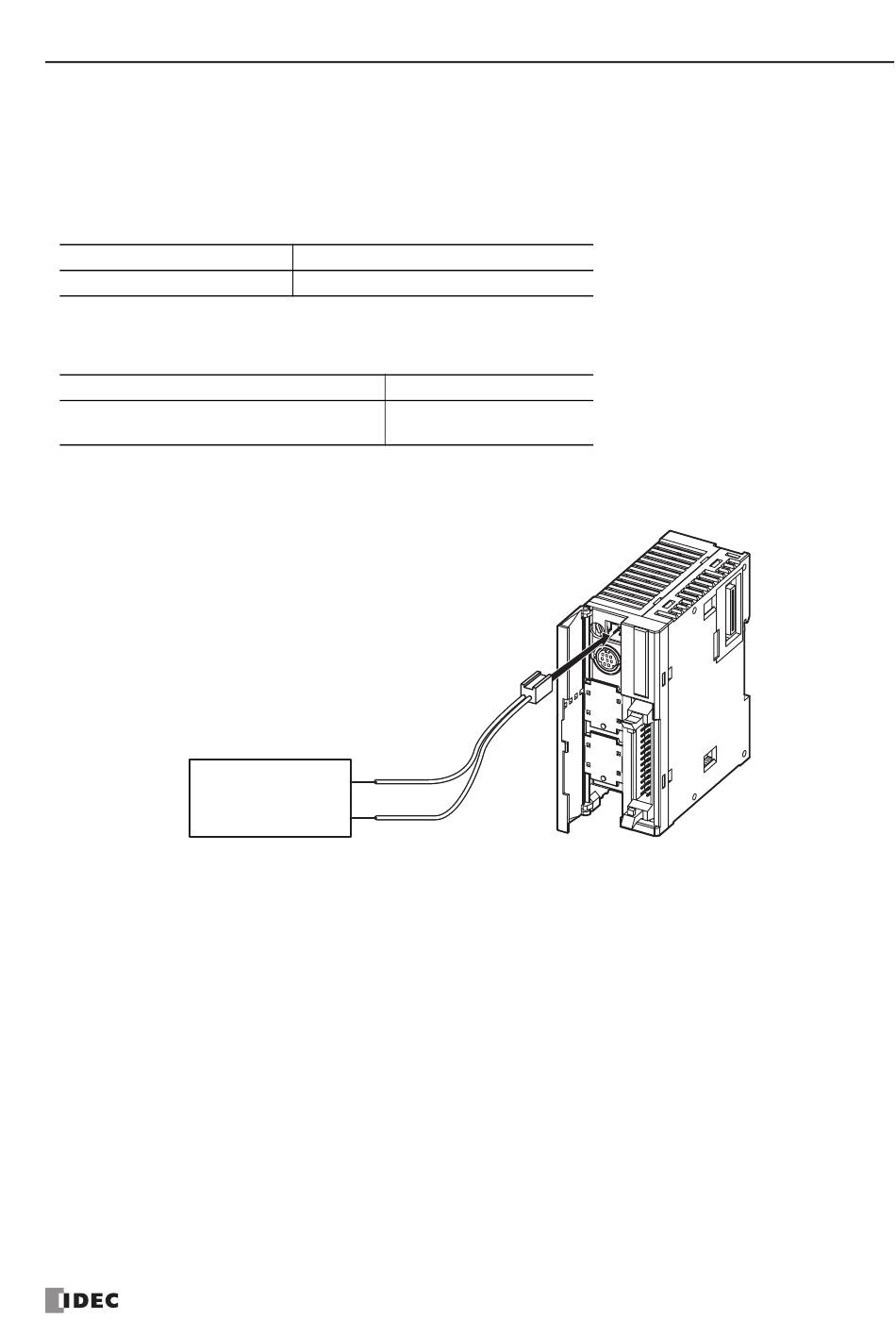

Para conectar una fuente analógica externa, utilice el cable adjunto.
El cable también está disponible opcionalmente.
Nombre del cable Núm. de tipo
Cable de entrada de tensión analógica FC4A-PMAC2P
(1 m de longitud) (cantidad del paquete: 2)
(3,28 pies)
+ (rojo)
Fuente de tensión
analógica
(de 0 a 10V DC)
– (negro)
