IDEC MICROSmart FC4A Serie Manual Del Usuario página 126

4: P
RINCIPIOS BÁSICOS DE FUNCIONAMIENTO
Conexión a Ordenador a través del puerto 2 (RS485)
Si conecta un equipo Windows al puerto 2 del módulo de la CPU compacta tipo 16 o 24 E/S o en el módulo de
la CPU delgada, active el protocolo de mantenimiento del puerto 2 utilizando la Configuración de área de
función en WindLDR . Consulte la página 26-2.

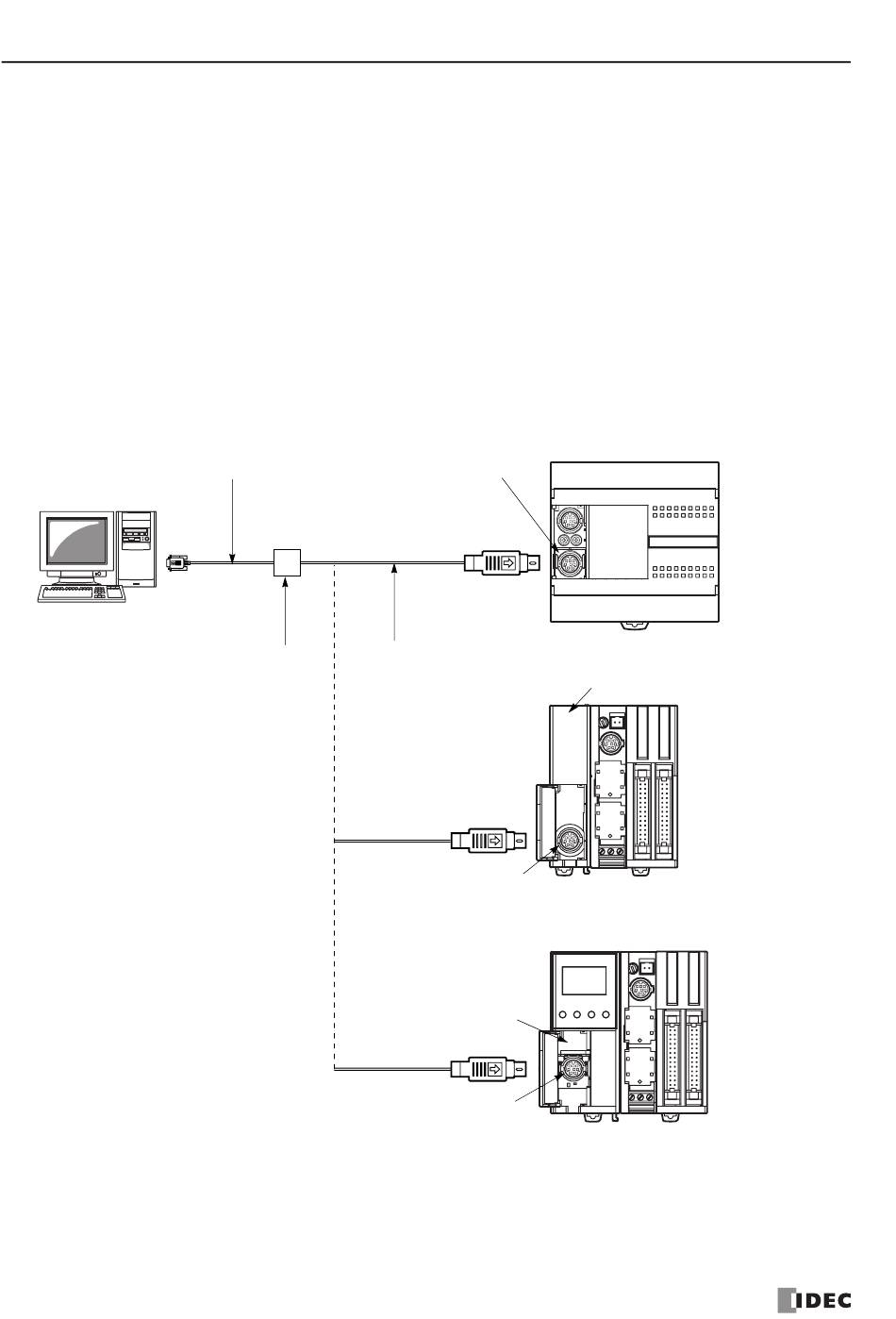

Para configurar un sistema de Conexión a Ordenador 1:1 utilizando el módulo de la CPU compacta tipo 16 o
24 E/S, instale un adaptador de comunicación RS485 (FC4A-PC2) al conector del puerto 2. Conecte un equipo
al conversor RS232C/RS485 (FC2A-MD1) utilizando el cable RS232C (HD9Z-C52). Conecte el conversor
RS232C/RS485 al módulo de la CPU utilizando el cable 1C de comunicación del usuario (FC2A-KP1C). El
conversor RS232C/RS485 se alimenta con una fuente de 24V CC o con un adaptador de CA con salida de 9V
CC. Si desea obtener más información sobre el conversor RS232C/RS485, consulte la página 26-4.
Para configurar un sistema de Conexión a Ordenador 1:1 utilizando el módulo de la CPU delgada, se necesita
un módulo de comunicación RS485 (FC4A-HPC2) opcional. El adaptador de comunicación RS485 también se
puede instalar en el módulo HMI principal (FC4A-HPH1).
Cable RS232C
1,5 m (4,82 pies) de longitud
RS232C
Conversor RS232C/RS485
4-2
Adaptador de comunicación RS485
HD9Z-C52
Conector
hembra D-sub
de 9 contactos
FC2A-MD1
Adaptador de comunicación RS485
M
ANUAL DEL USUARIO DE
Puerto 2
FC4A-PC2
Cable 1C de comunicación del
usuario
FC2A-KP1C
2,4 m (7,87 pies) de longitud
A: Contacto 1
B: Contacto 2
SG: Contacto 7
Puerto 2
Módulo HMI principal
FC4A-HPH1
Puerto 2
FC4A-PC2
M S FC4A FC9Y-B1145
ICRO MART
Módulo de la
CPU compacta
Módulo de comunicación RS485
FC4A-HPC2
Módulo de la
CPU delgada
Módulo de la
CPU delgada
