Gráfico De Control De Tiempo Del Contador De Alta Velocidad De Dos Fases; Recuento Hacia Delante (Incremento); Recuento Hacia Atrás (Disminución) - IDEC MICROSmart FC4A Serie Manual Del Usuario

5: F
UNCIONES ESPECIALES

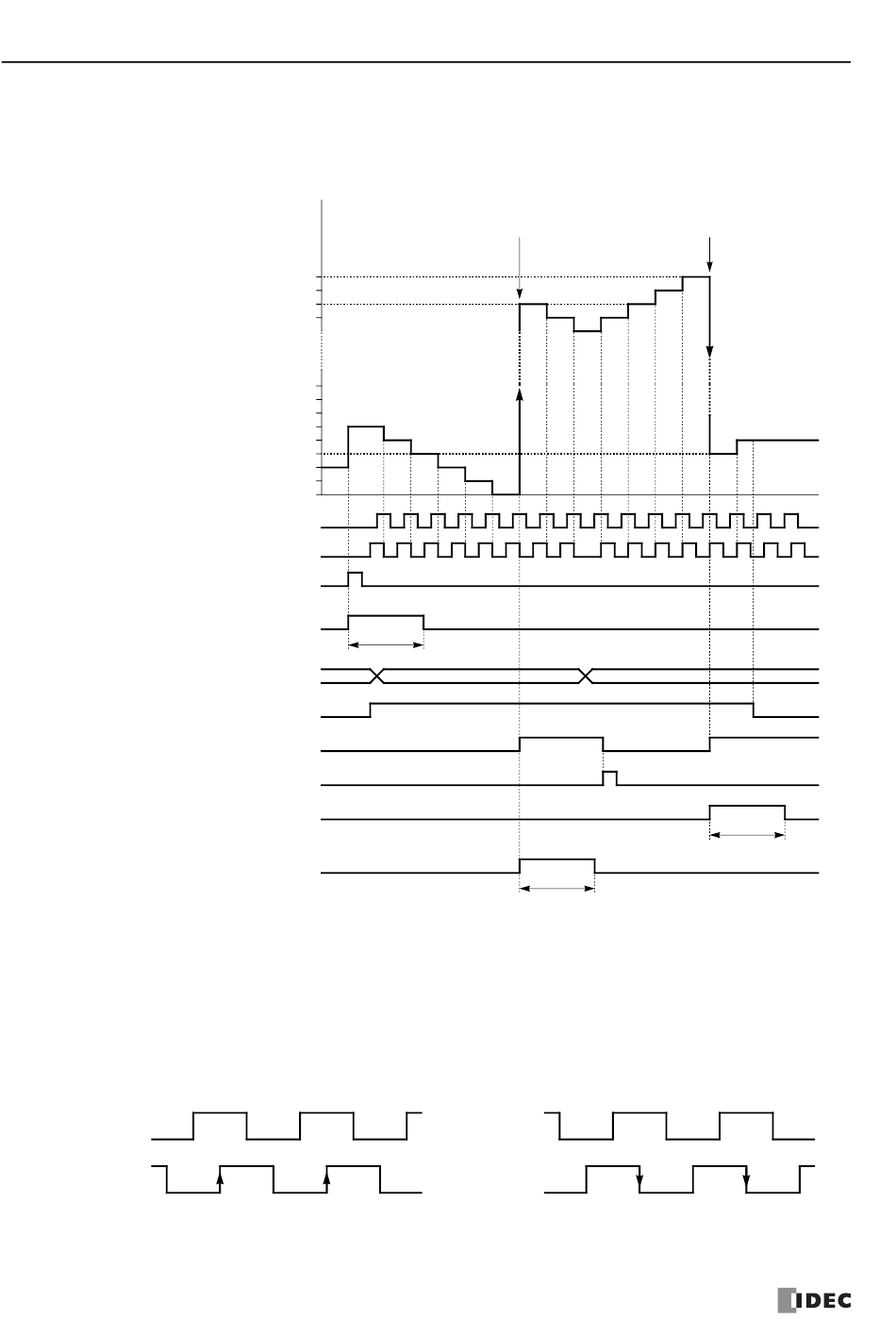

Gráfico de control de tiempo del contador de alta velocidad de dos fases
Ejemplo: Se utiliza la entrada de Reinicio I2. Se designa Q1 como salida de comparación.
Valor actual D8045
Estado Reinicio M8130
Valor de preselección D8046
Entrada de puerta M8031
Salida de comparación Q1
Reinicio de salida de comparación M8030
Desbordamiento del valor actual M8131
Subdesbordamiento del valor actual M8132
• Cuando se activa la entrada I2, el valor de preselección de D8046 se establece en el valor actual de D8045 y, a
continuación, se activa el estado de preselección M8130 durante un ciclo de scan. Si se activa la entrada
M8032, el estado de preselección M8130 no se activa.
• Mientras la entrada de puerta M8031 está activada, el contador de alta velocidad de dos fases cuenta hacia
delante o hacia atrás en la diferencia de fase entre la fase A (entrada I0) y la fase B (entrada I1).
Recuento hacia delante
Fase A
(Entrada I0)
Fase B
(Entrada I1)
5-16
65535
65534
65533
65532
8
7
6
5
4
3
2
1
0
Fase A Entrada I0
Fase B Entrada I1
Entrada Reinicio I2
1 tiempo de ciclo de scan
5
(incremento)
M
ANUAL DEL USUARIO DE
El valor de D8046 se convierte en este
momento en el valor de preselección para el
siguiente ciclo de recuento.
65533
Subdesbord-
amiento
1 tiempo de ciclo de scan
Recuento hacia atrás
Fase A
(Entrada I0)
Fase B
(Entrada I1)
M S FC4A FC9Y-B1145
ICRO MART
3
Desbordamiento
1 tiempo de ciclo de scan
(disminución)
