15.3 Parámetros de diafragmas y láminas de Agility™
Los parámetros de diafragmas y láminas proporcionan la distancia específica (cm) del borde del
campo o la posición de la lámina en relación con el isocentro.
Los parámetros del offset del campo proporcionan la distancia específica (cm) del punto medio de
los bordes del campo en relación con el isocentro.
El tamaño máximo del campo Y es 40,0 cm con el offset del campo = 0,0 cm. El tamaño del campo
está relacionado con el offset del campo. Por ejemplo (CEI 61217):
Si el offset del campo = 17,5 cm (máximo), el tamaño máximo del campo = 5,0 cm
15.3.1

CEI 61217

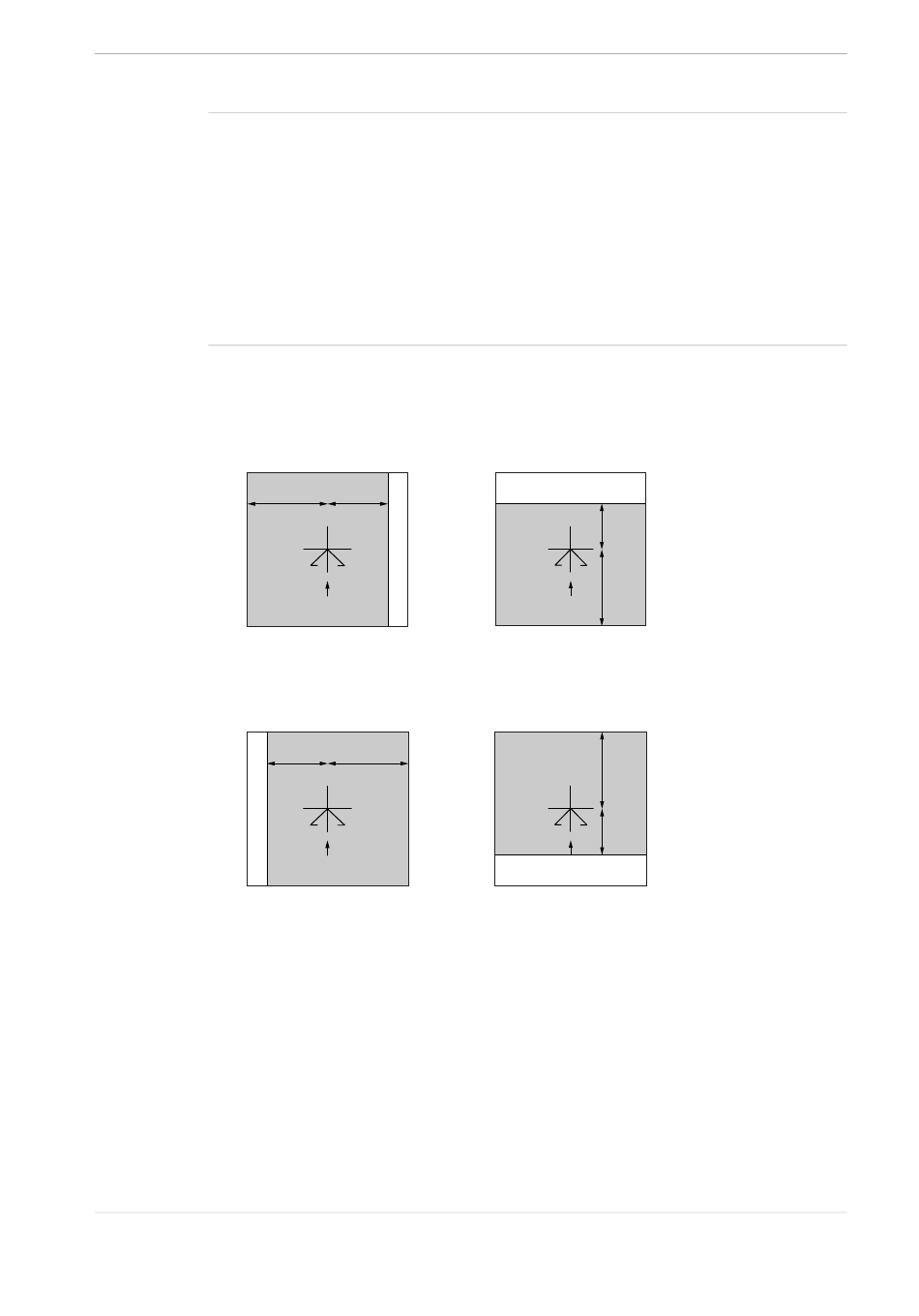

En la Figura 15.5 y la Figura 15.6 se muestran la vista de las láminas X y los diafragmas Y desde el
objetivo (visión focal del haz, BEV). Las zonas en gris muestran el rango máximo de movimiento de
cada diafragma o lámina.
X1
X1
Figura 15.5
™ ™
Agility e Integrity R3.1
Instrucciones de uso: Modo clínico
Copyright ©2013 Elekta Limited. Reservados todos los derechos.
Y2
-200 +150
X2
00
Y1
NO ESTÁ A ESCALA 005136 ©2011 Elekta Limited
X1 CEI 61217
Y2
-150 +200
X2
00
Y1
NO ESTÁ A ESCALA 005139 ©2011 Elekta Limited
X2 CEI 61217
Tamaño del campo CEI 61217
Parámetros de diafragmas y láminas de Agility™
Y2
+120
X1 X2
-200
00
Y1
NO ESTÁ A ESCALA 005130 ©2011 Elekta Limited
Y1 CEI 61217
Y2
+200
X1 X2
-120
00
Y1
NO ESTÁ A ESCALA 005133 ©2011 Elekta Limited
Y2 CEI 61217
Escalas y rangos
