Convenciones de las direcciones del acelerador digital

1.16 Convenciones de las direcciones del acelerador digital
En la Figura 1.1 se indican las convenciones usadas por Elekta para el uso del acelerador digital en la
sala de tratamiento. Estas convenciones solamente son aplicables si el paciente se encuentra en la
posición de cabeza primero (decúbito supino) en la mesa de tratamiento.

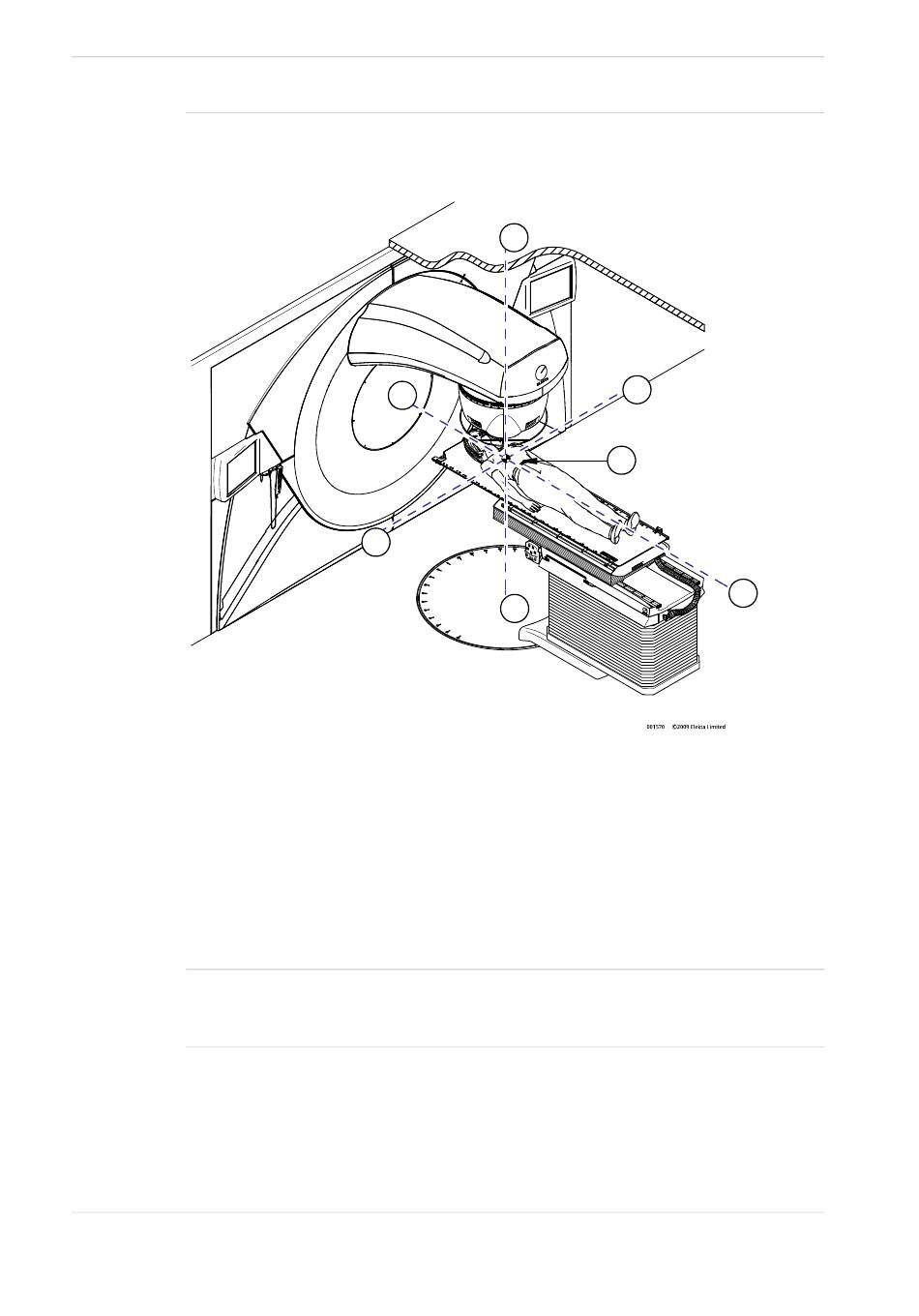

Figura 1.1
(1) Techo de la sala de tratamiento
(parte superior) (anterior
anatómica)
(2) Cañón del acelerador digital
(extremo G) (superior anatómica)
(3) Lado A del acelerador digital
(derecha anatómica)
(4) Isocentro del equipo
Nota:
Las posiciones A y B de la Figura 1.1 son correctas únicamente si el ángulo del gantry es de 0°. Las
posiciones A y B giran con el gantry. Por consiguiente, si el gantry se gira 180°, las posiciones A y B se
invierten.
1503546 01
Página 36
2
3
Convenciones de las direcciones del acelerador digital
(5) Lado B del acelerador digital (izquierda
(6) Blanco del acelerador digital (extremo T)
(7) Suelo de la sala de tratamiento (parte inferior)
Copyright ©2013 Elekta Limited. Reservados todos los derechos.
1
5
4
7
NO ESTÁ A ESCALA
anatómica)
(inferior anatómica)
(posterior anatómica)
Instrucciones de uso: Modo clínico
6
™ ™
Agility e Integrity R3.1
