Equipo De La Sala De Tratamiento; Monitores De La Sala De Tratamiento - Elekta Agility Integrity R3.1 Instrucciones De Uso

2.4

Equipo de la sala de tratamiento

2.4.1

Monitores de la sala de tratamiento

Los monitores de la sala de tratamiento (TRM) muestran una gama de páginas con los valores
Prescrito y Real de los parámetros del campo. Estos incluyen colocación del paciente, información
del MLC, inhibiciones de la radiación y estado del acelerador digital, consulte la Figura 2.3.
Utilice el Modo de servicio para configurar estas páginas y mostrarlas en diferentes monitores.
Nota:
Si usa una convención de escalas distinta a Bipolar en Modo clínico, no utilice estas páginas durante el
uso clínico:
ASU
Dinámico
FKP
PSS
Estas páginas siempre notifican valores con la escala bipolar.
Consulte las Instrucciones de uso de Agility™ e Integrity™ R3.1: Modo de servicio para obtener más
información.

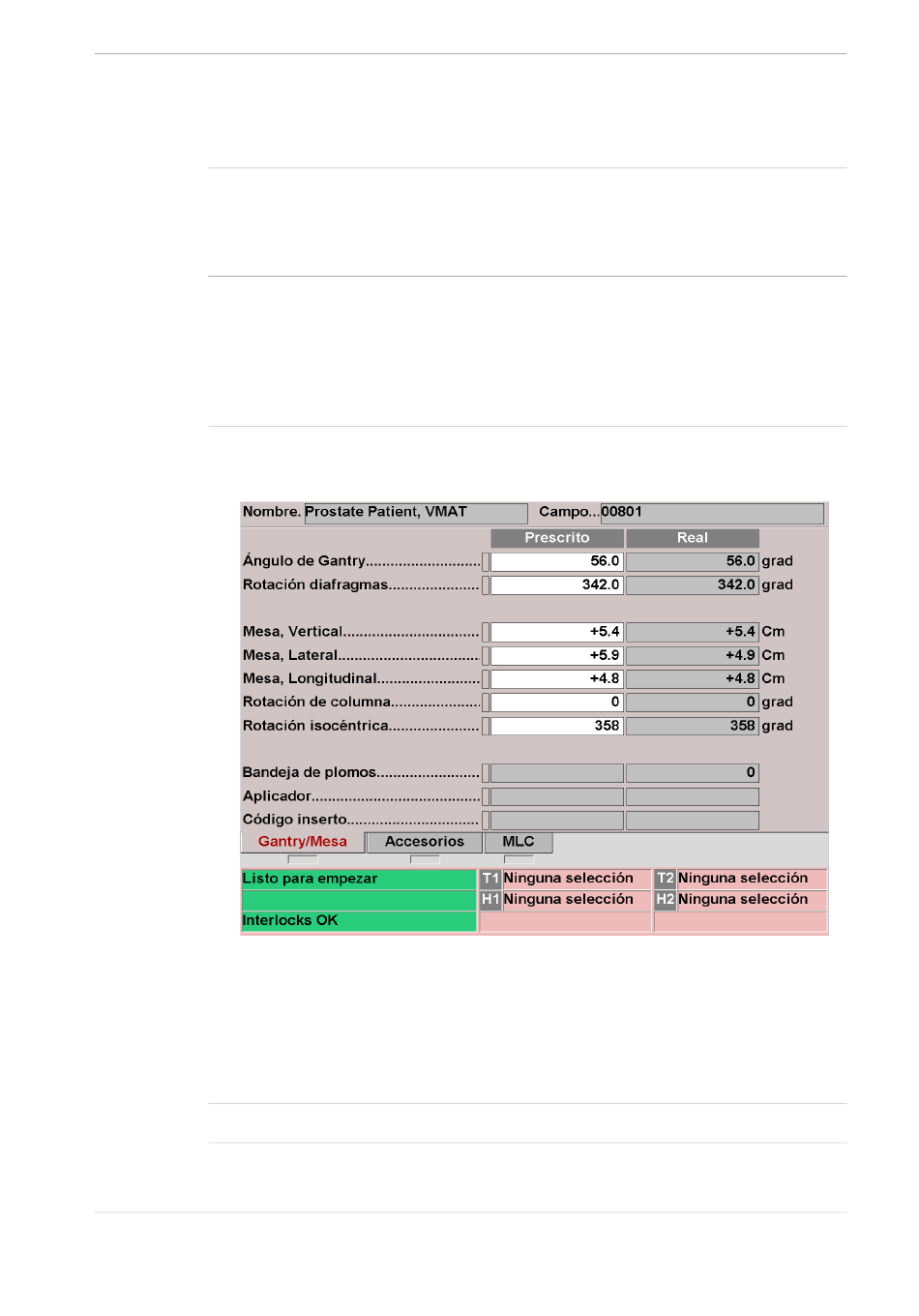

Figura 2.3
En la Figura 2.3, los cuadros de texto en la parte inferior derecha de la ventana muestran el estado
de T1, T2, H1 y H2. T1 muestra la función seleccionada en el mando de control FUNCTION
(FUNCIÓN) del mando colgante (HHC) y T2 muestra la función seleccionada en el mando de
control GANTRY del HHC. La parte inferior izquierda de la ventana es la zona de estado que muestra
el estado del acelerador digital. La zona del estado muestra el estado actual del equipo del acelerador
digital, el máximo nivel de inhibición y el estado de interlock.
Nota:
No hay funciones H1 y H2 con Agility™.
Utilice los botones de navegación de las páginas situados en el mando colgante (HHC) para navegar
entre las páginas, vea elemento 4 en la Figura 2.4.
™ ™
Agility e Integrity R3.1
Instrucciones de uso: Modo clínico
Copyright ©2013 Elekta Limited. Reservados todos los derechos.
Pantalla del monitor de la sala de tratamiento
Descripción del sistema
Equipo de la sala de tratamiento
1503546 01
Página 47 Página 47
