Brother MFC845CW Manual De Servicio página 158

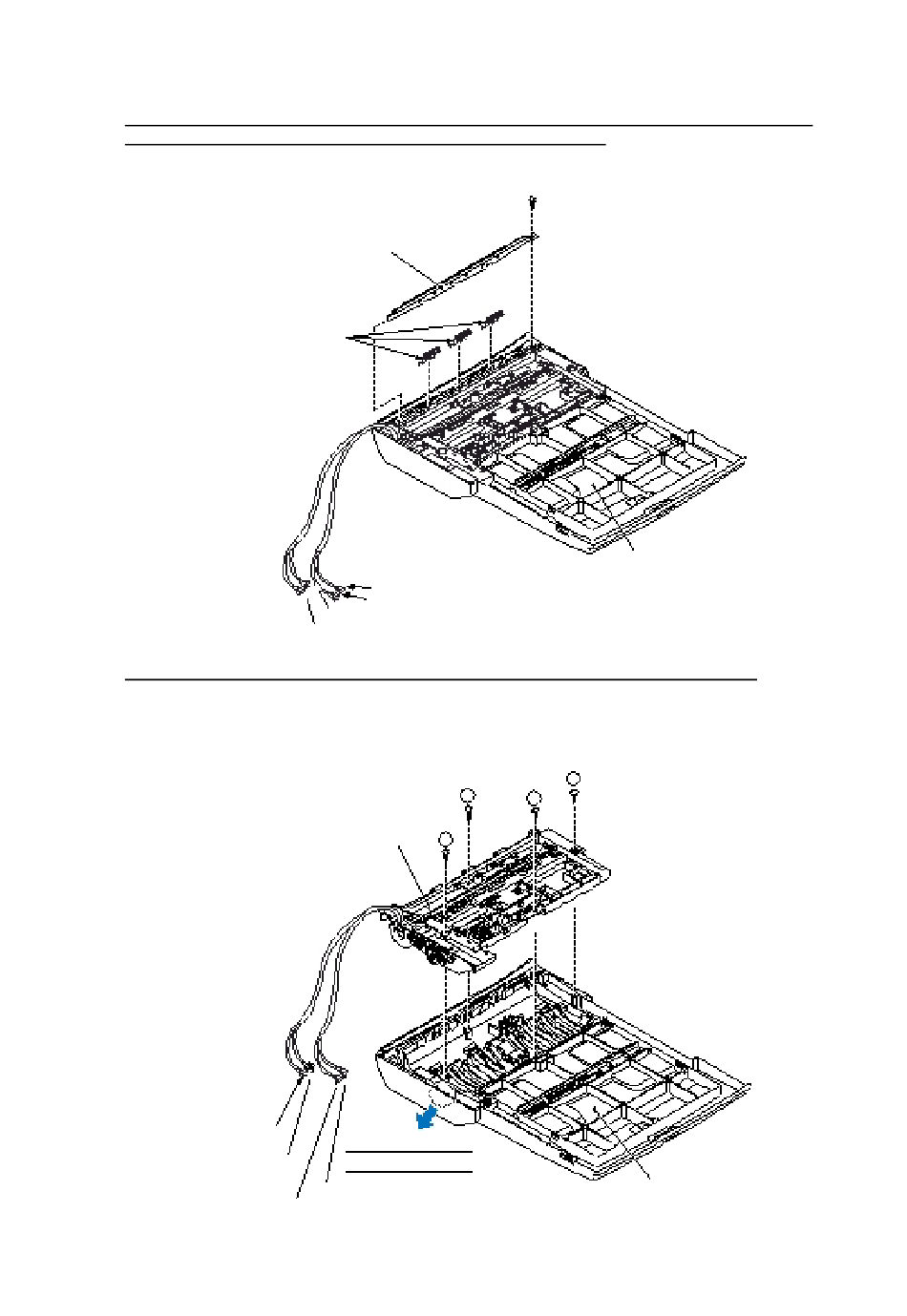

Placa de refuerzo del Alimentador Automático de Documento (ADF reinforcement plate), Rodillo
Girador (Pinch Roller) y Ensamblaje de Resortes (spring assemblies)
(8) Retire los tornillos que aseguran la placa de refuerzo del ADF (ADF reinforcement plate) y hale la
lámina.
(9) Retire los tres rodillos giradores y ensamblaje de resorte (pinch rollers & spring assemblies).
ADF reinforcement plate
Pinch roller & spring assemblies
Separando la Unidad del ADF (ADF unit) de la cubierta del documento (document cover)
(10) Saque los tornillos (tres "a" y uno "b" ) de la unidad del ADF (ADF unit)
(11) Hale el lado trasero de la cubierta del documento (document cover) hacia afuera y retire la unidad del ADF (ADF
unit) de la cubierta del documento (document cover).
ADF motor harness
Grounding wire
Document rear sensor harness
(Rear)
Document front sensor harness
Document rear sensor harness
Grounding wire
ADF motor harness
2
"a"
3
ADF unit "a"
Hale hacia afuera para liberar la
unidad del ADF
Document front sensor harness
6-16
Taptite, cup B M3x8
ADF & document cover ASSY
1
4
"a"
"b"
(Vista
trasera)
Document cover
(6_16)
"a": Taptite, bind B M4x12
"b": Taptite, cup B M3x8
(6_17)
Confidencial
