Al montar la unidad del cabezal/carro (head carriage unit) en el extremo izquierdo de la máquina, primero coloque el
extremo delantero sobre el chasis de soporte del CR (CR support chassis) (ver
extremo trasero en el riel guía del CR (CR guide rail) (CR guide rail). Asegúrese de que los aseguradores (ver debajo)
suministrados
en el fondo de la unidad del cabezal/carro (head carriage unit) agarren el borde delantero del chasis de soporte del CR
(CR support chassis) y que los dos aseguradores traseros encajen en los dos contactos (en
del CR (CR guide rail) (CR guide rail).
Después de montar la unidad del cabezal/carro, deslícela manualmente para verificar que se desplaza
suavemente hacia la derecha y hacia la izquierda.
Al accesar la unidad del cabezal/carro ubicada en la unidad del motor, coloque la unidad del cabezal/
carro en la posición "P" (en el borde derecho del chasis de motor), según se ilustra en la
Después de montar el ASSY del recambio de tinta, coloque los tubos suplidores de tinta (ink supply tubes) en la
cubierta inferior (lower cover),
alineando el magenta, cian, amarillo y negro en este orden, desde debajo, según aparece en la
Antes de colocar la unión del cabezal, asegúrese de que el caucho de la unión del cabezal
esté colocado en la unidad del cabezal/carro, según aparece en la
unión del cabezal a la unidad del cabezal/carro con el resorte de hojas de la unión.
Al montar el ASSY del PCB del carro, ubique los cables planos del cabezal, siguiendo las instrucciones
de la siguiente página.

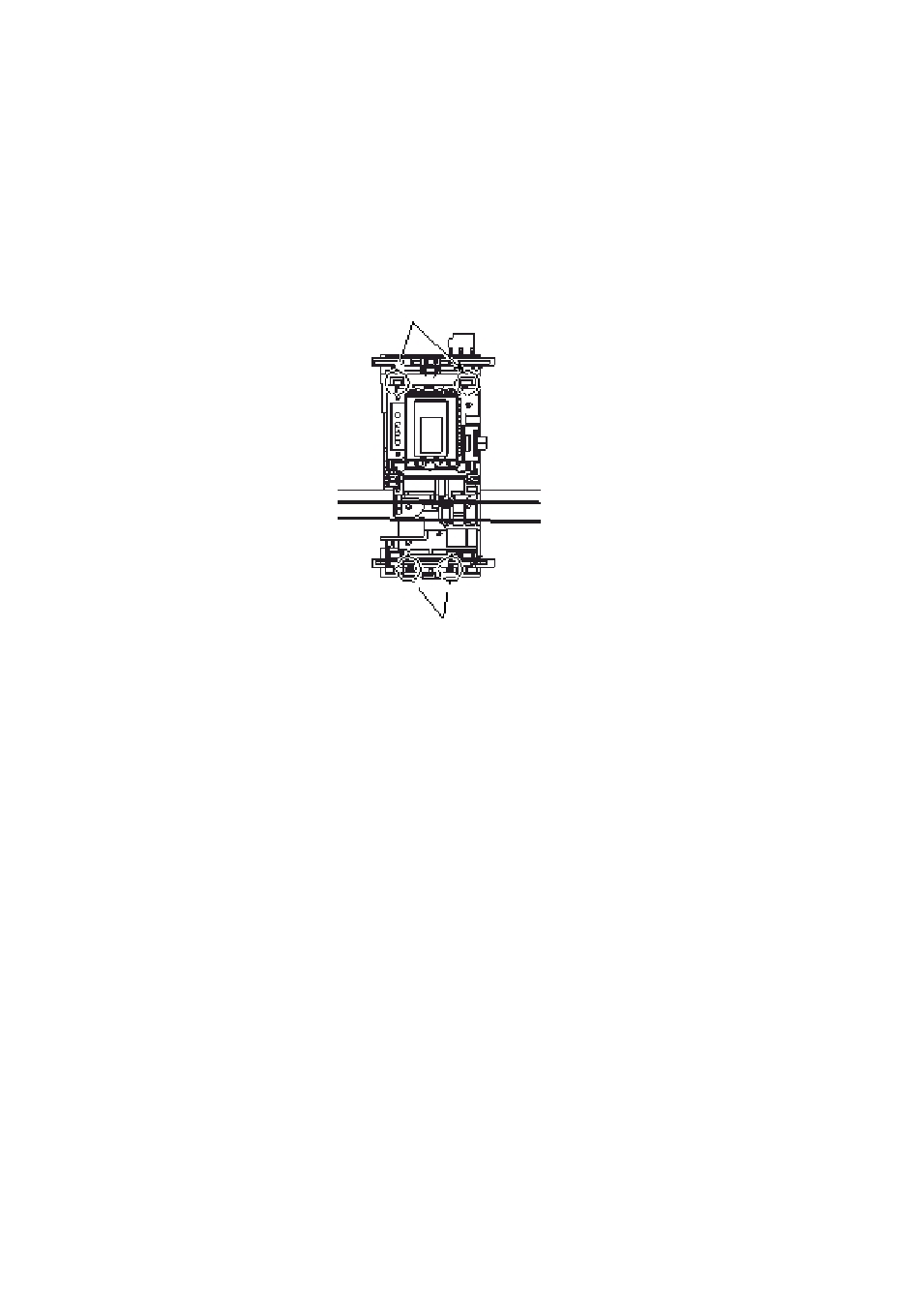

Viewed from the bottom
Rear bosses
Front bosses
6-50
página 6-47)
y luego coloque el
página 6-47)
(6_50_1)
página 6-43.
página 6-45.
Luego, asegure la
del riel guía
página 6-46.
