Ustawianie środka ciężkości
Istnieją 2 różne podstawowe opcje regulacji środka ciężkości.
Regulację można przeprowadzić bezpośrednio w łączniku osi (tylko
standardowy łącznik). Podkładki sierpowe można przesunąć na drugą
stronę. Aby zwiększyć zakres regulacji, należy zmienić położenie
wspornika osi na ramie.
UWAGA:
• Zmiana środka ciężkości może negatywnie odbić się na stabilności
wózka oraz zwiększyć ryzyko przewrócenia się. W takim przypadku
należy użyć kółek anty-wywrotnych.
• Podczas korekty środka ciężkości niezbędne może być także
wyregulowanie kąta ustawienia kółek samonastawnych.

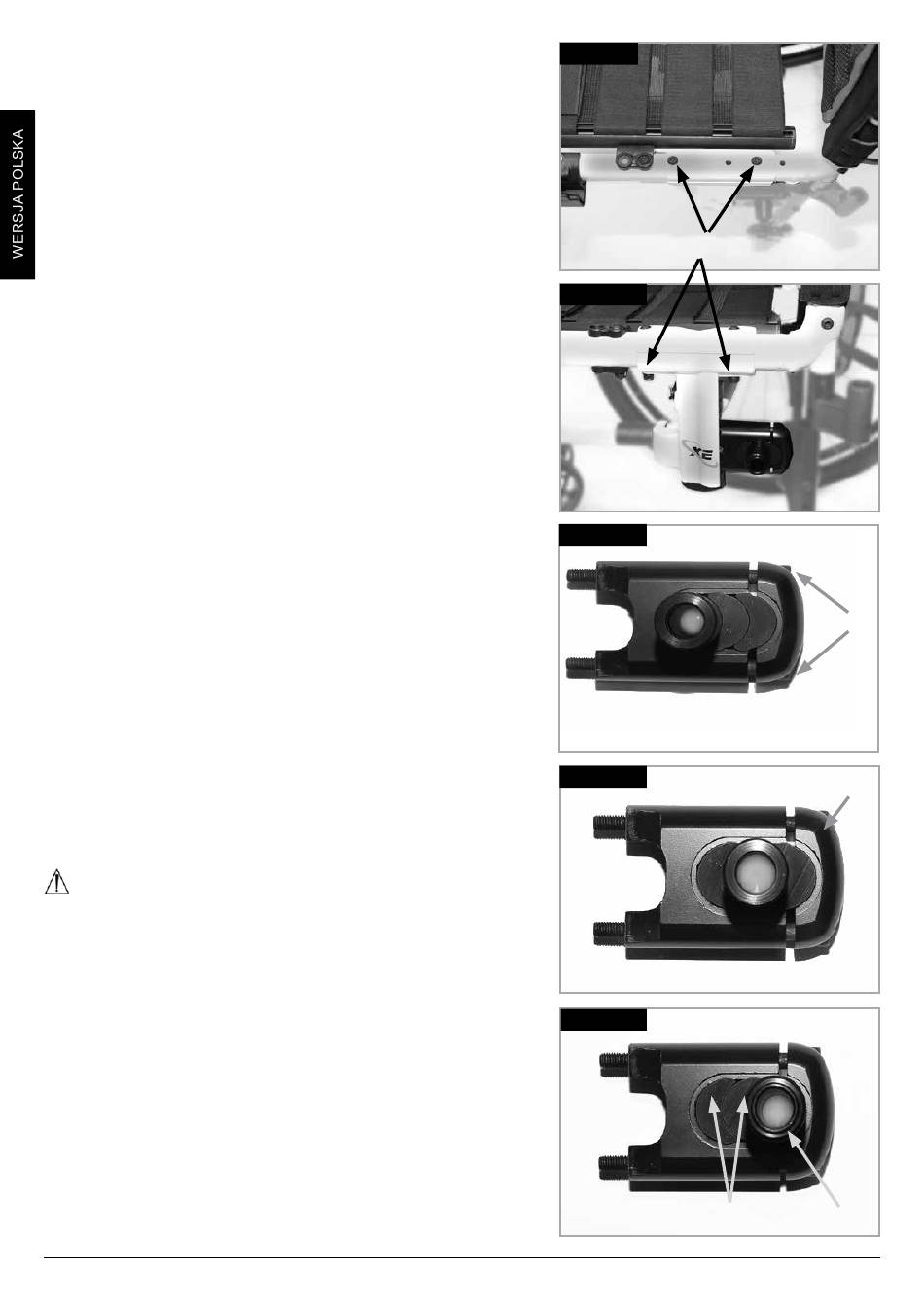

Zmiana położenia wsporników osi w ramie
Za pomocą półosi szybkiego montażu zdjąć koła z łącznika kątowego.
Odkręcić obie śruby (1) i zdjąć całkowicie. Przymocować trzon osi w
żądanym położeniu na ramie, umieścić ponownie śruby w
perforowanej płycie i dokręcić je. Przesunięcie trzonu osi powoduje
również przesunięcie na ramie łoża siedziska (zmienić trzon osi i łoże
siedziska). Sprawdzić, czy lewa i prawa strona są zamocowane w tych
samych położeniach. Śruby (Rys. 6.4.4 i 6.4.5) dokręcać momentem
dokręcającym 8 Nm.
Regulacja środka ciężkości ze standardowym łącznikiem osi
Regulację można przeprowadzić bezpośrednio w łączniku osi (tylko
standardowy łącznik). Podkładki sierpowe można przesunąć do
wybranego położenia. Dostępne są 3 ustawienia położenia (Rys.
6.4.6–6.4.8).
Za pośrednictwem półosi szybkiego montażu (4) zdjąć koła z wtyku/
tulei osi. Kluczem imbusowym poluzować śruby imbusowe (1).
Zdemontować osłonę (2) łącznika osi i ustawić podkładki sierpowe (3),
aby uzyskać właściwe położenie środka ciężkości. Ponownie
zamontować osłonę.
Aby ponownie dokręcić śrubę (1), wykonać następujące czynności:
a) Dokręcić obie śruby momentem dokręcającym 5 Nm.
b) Ponownie dokręcić obie śruby momentem dokręcającym 8 Nm.
UWAGA: Jeśli podczas regulacji wysokości siedziska przesunięto lub
obrócono adapter pochylenia, należy sprawdzić oraz wyregulować
pochylenie i ustawienie kół (patrz rozdział Ustawienie kół).
UWAGA!
• Podczas wymiany śrub imbusowych (1) w łączniku osi należy użyć
kleju do gwintów Loctite™ 243.
Krypton F
Rys. 6.4.4
Rys. 6.4.5
Rys. 6.4.6
Rys. 6.4.7
Rys. 6.4.8
102
1
1
2
3
4
Rev.1.0
