Envío de datos a un dispositivo externo
Módulo preparado
(X1E)
Inicio del envío de los
datos
Instrucción OUTPUT
Procesamiento de la
instrucción OUTPUT
concluido (M0)
Error durante la eje-
cución de la instrucci-
ón OUTPUT (M1)
Longitud de datos
(dir.. 1024/400
Datos enviados (a
partir de dir.
1025/401
Fig. 7-27:
³
Después de conectar la PLC se inicializa el módulo de interfaz. Si el módulo ocupa la
dirección de E/S de inicio X/Y00, éste muestra después su disponibilidad para el funciona-
miento con la entrada X1E.
·
Se da inicio a la transmisión de los datos.
»
Con una instrucción OUTPUT se leen los datos del rango de operandos (en este ejemplo
a partir de D11) de la CPU del PLC indicado y se transmiten al rango de envío del módulo
de interfaz. Cuántos datos son enviados y a través de qué interfaz se le comunica a la
instrucción OUTPUT en los datos para el control de la instrucción. En este ejemplo, los
registros D0 y D2 contienen esas informaciones.
¿
Cuando ha concluido el procesamiento de la instrucción OUTPUT, en este ejemplo se
pone M0 durante un ciclo PLC. La marca M1 se pone también durante un ciclo cuando se
ha producido un error durante la ejecución de la instrucción OUTPUT.
En el ejemplo de programa en la página siguiente se tratan con más detalles los datos para el
control de la instrucción OUTPUT.
7 - 24
³
m
)
H
)
H
Los datos se envían a través de la interface indicada

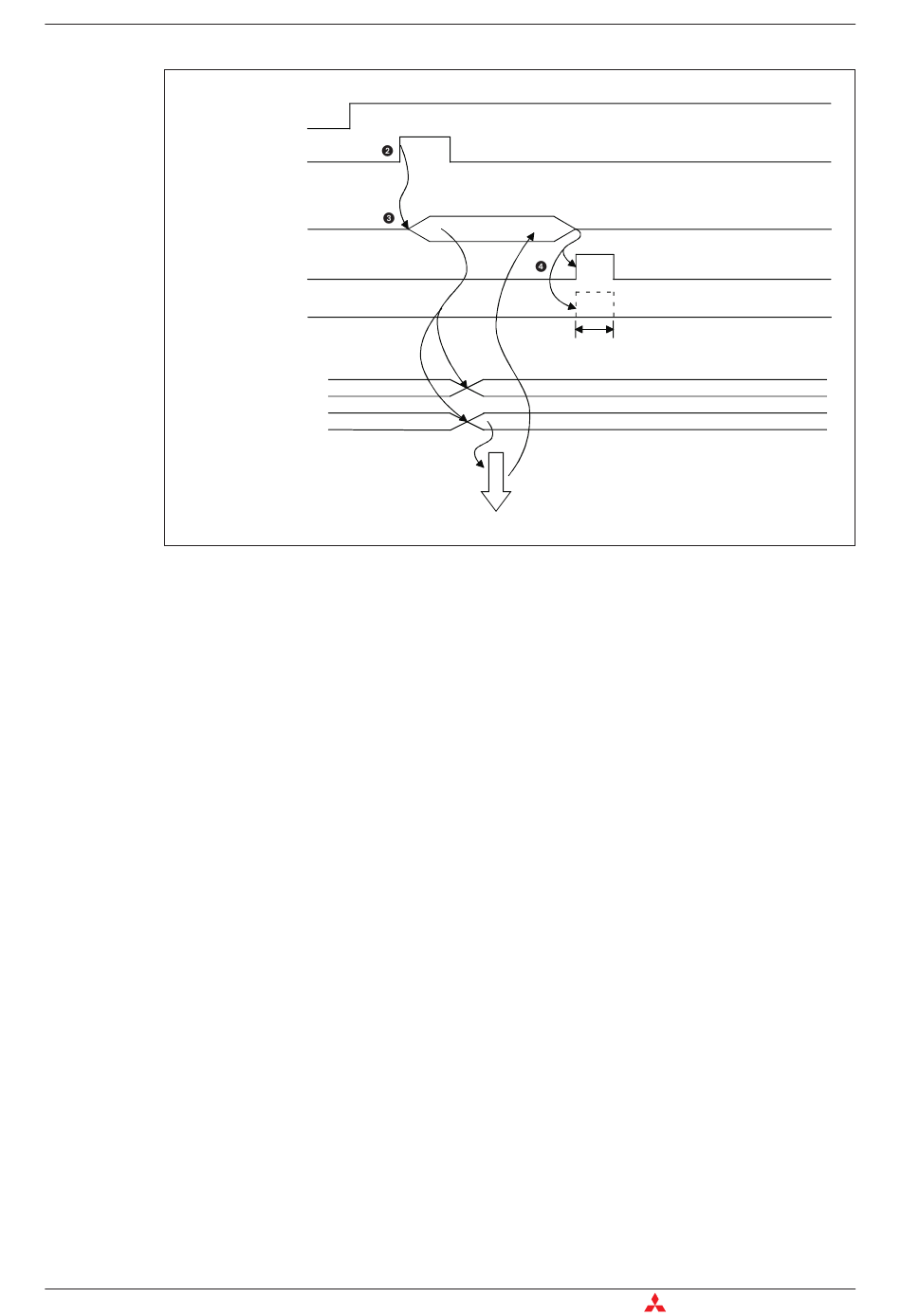

Recorrido de señal al enviar con el programa representado en la figura
anterior
OUTPUT
1 ciclo
n
Protocolo libre
QK00082c
