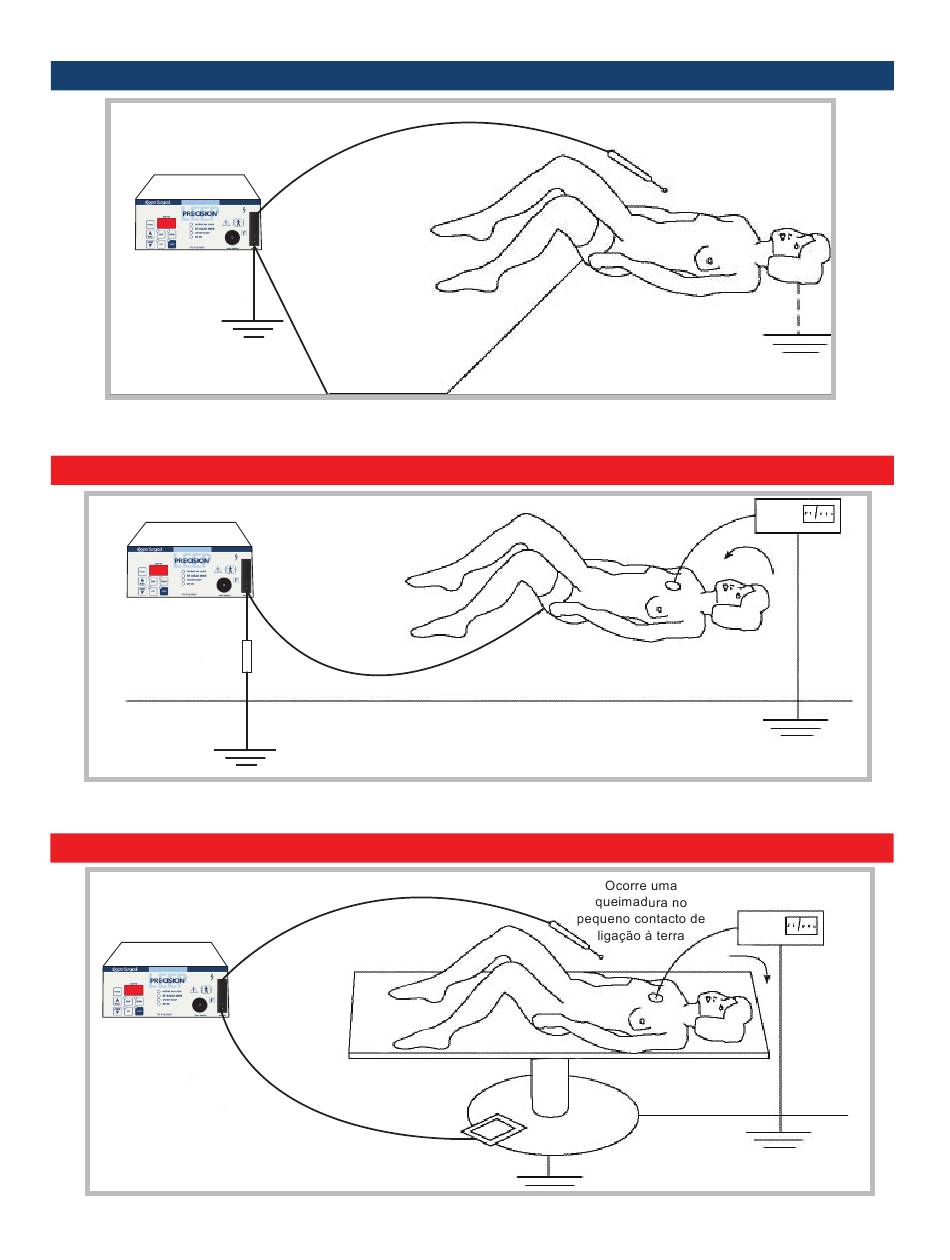

As Figuras 3 a 5 mostram os modos adequados e inadequados de ligar e utilizar os vários elétrodos ativos e
elétrodos de retorno do paciente .
ADEQUADO
Gerador LEEP
PRECISION
Caixa metálica
ligada à terra

INADEQUADO

Gerador LEEP PRECISION
ESU
isolada
INADEQUADO
Gerador LEEP
PRECISION
ESU isolada ou
ligada à terra
A corrente de RF flui através
do paciente para o elétrodo
de retorno do paciente
Paciente
Monitorização da
continuidade do
elétrodo do paciente de
dois condutores
Figura 3
O cirurgião toca com o elétrodo
num objeto ligado à terra
Figura 4
A corrente de RF flui
a partir do elétrodo
O elétrodo de retorno do paciente
toca na mesa ligada à terra
Figura 5
Elétrodo ativo
Elétrodo de retorno
do paciente (coxa)
O paciente poderá ser ligado à terra
Ocorre uma queimadura
no pequeno contacto de
ligação à terra
A corrente de RF flui a partir da terra pelo
elétrodo do ECG, e através do paciente para
o elétrodo de retorno do paciente
A corrente de RF retorna
ao elétrodo de retorno do paciente
através de um percurso pela terra
200
ECG
RF
RF
ECG
