Rodas giratórias
Roda giratória, Adaptador da roda giratória, Forqueta da
roda giratória
De vez em quando, a cadeira de rodas pode "fugir" ligeiramente
para a direita ou esquerda ou as rodas giratórias podem vibrar.
As razões podem ser as seguintes:
• O movimento frontal e/ou inverso da roda não foi ajustado
corretamente.
• O ângulo da roda giratória não foi ajustado corretamente.
• A pressão do ar da roda giratória e/ou roda traseira é incorreta;
as rodas não viram suavemente.
O ajustamento óptimo das rodas giratórias é necessário para a
cadeira de rodas se mover em linha reta.
As placas das rodas giratórias devem ser reajustadas e os
dispositivos de bloqueio das rodas devem ser inspecionados
sempre que a posição da roda traseira for alterada.
Ajustar a roda dianteira
Configuração da estabilidade direcional e ajustamento
preciso da altura da roda giratória
São ajustamentos de trabalho que requerem ferramentas
especiais, contacte o seu fornecedor para obter assistência.
Ajustamento do ângulo das forquilhas das rodas giratórias
Este ajustamento é necessário quando alterar a altura dianteira
ou traseira do assento.
CUIDADO:
Caso não ajuste o ângulo correto, as rodas giratórias podem vi-
brar, bloqueando as rodas e causando ferimentos no utilizador.

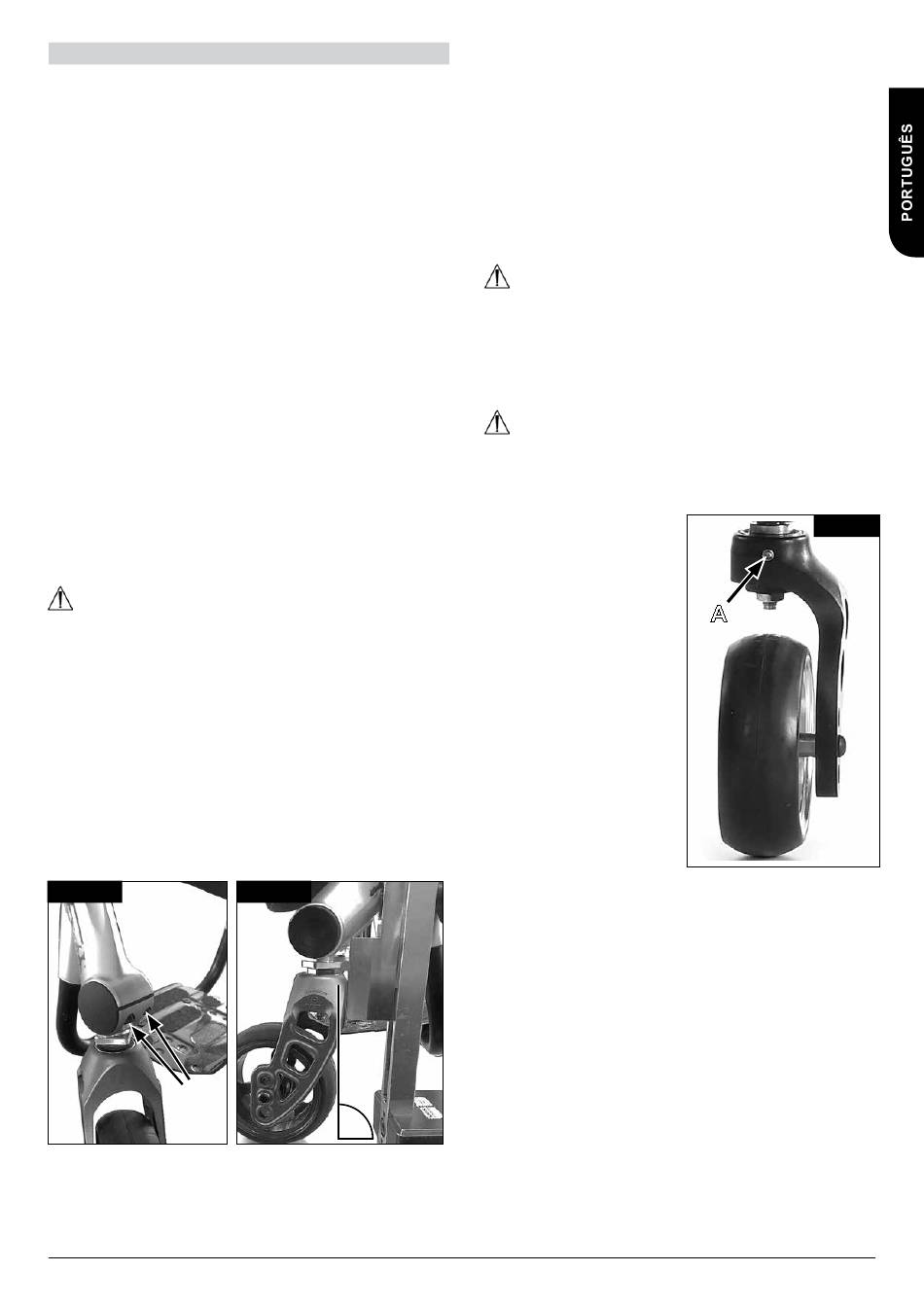

Desaperte os parafusos Allen (A) (Fig. 4.15.1). O ângulo da for-
quilha da roda giratória pode agora ser ajustado para a posição
correta: a secção plana da forqueta deve ficar a 90° em relação
ao chão (Fig. 4.15.2). Depois de ajustar a posição correta, aper-
te os parafusos Allen (A) com o seguinte procedimento:
Aperte o parafuso Allen externo com um binário de 7Nm, e de-
pois aperte o parafuso Allen interior com um binário de 7Nm.
Repita o procedimento até 6 vezes até ambos os parafusos
Allen ficaram apertados uniformemente com um binário de
7Nm.
Fig. 4.15.1
A
Nitrum / Nitrum Hybrid Rev.B
Fig. 4.15.2
90°
Ajustes antivibração
A maioria das rodas está equipada com um ajuste anti vibração
para eliminar a vibração das rodas.
Se rodar o parafuso de ajuste (Fig. 4.16 - A) da roda na direção
dos ponteiros do relógio com uma chave Allen, irá aplicar
pressão sobre o rolamento e reduzir a vibração da roda.
Poderá notar que a forqueta da roda dianteira não roda
livremente mas tem alguma resistência. Isto não afeta o
comportamento da cadeira de rodas durante a condução.
CUIDADO:
Quando a pressão sobre o rolamento é aliviada, ao rodar o
parafuso de ajuste na direção contrária à dos ponteiros do
relógio, as rodas podem começar a vibrar a uma velocidade
média ou alta. Se optar por conduzir com este ajuste,
familiarize-se com o comportamento da cadeira de rodas
durante a condução.
PERIGO:
A vibração das rodas dianteiras podem causar o bloqueio
inesperado das rodas quando conduz a uma velocidade média
ou alta, pelo que o utilizador poderá cair da cadeira de rodas
Fig. 4.16
A
