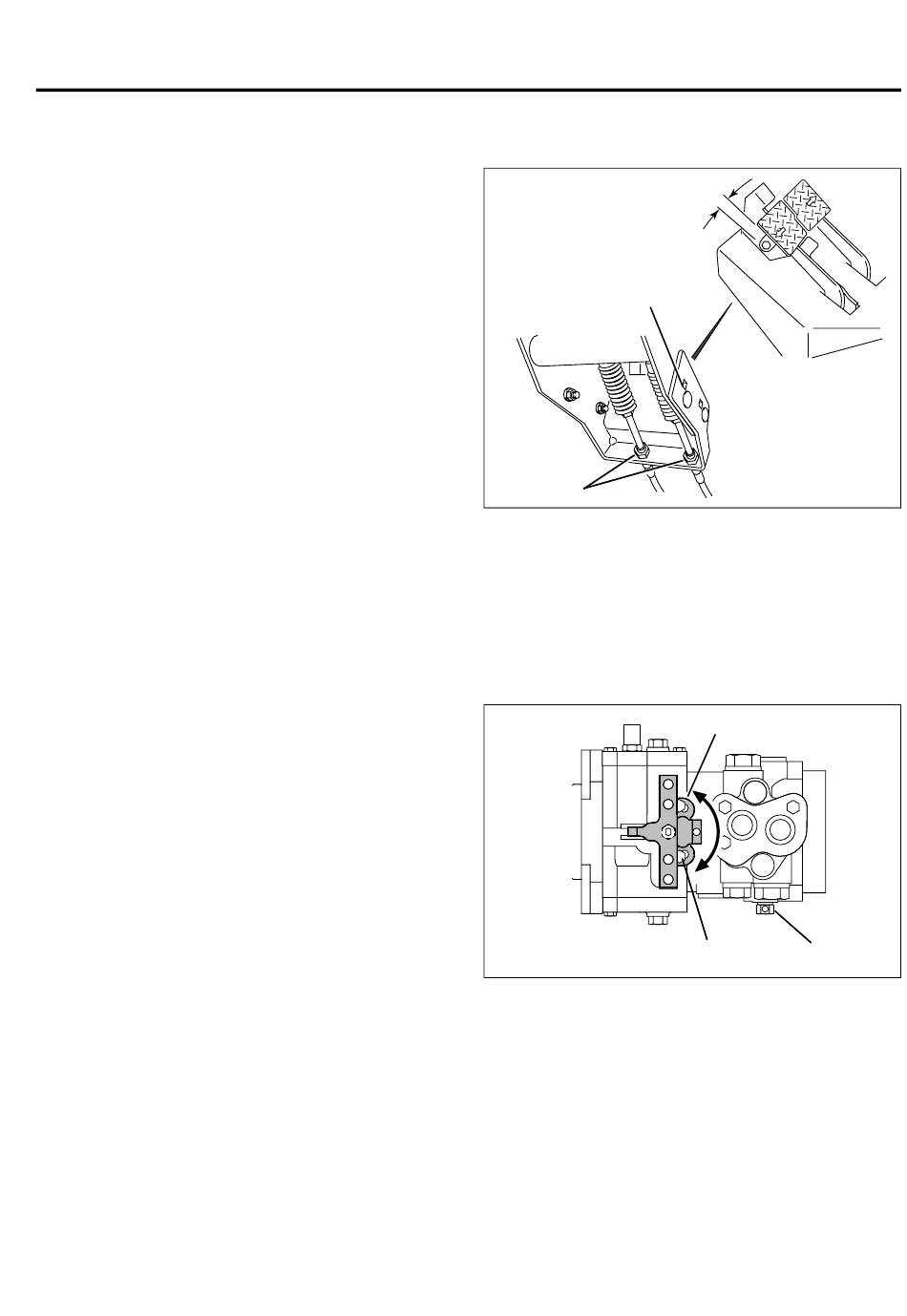

3.4 TRAVÕES ________________________________________________________________
Afine os travões após a substituição ou trabalhos de
assistência, ou ainda se o pedal tiver de ir muito ao fundo
para travar.
1. Solte as porcas de afinação (C).
2. Regule o cabo de forma a que o pedal dos travões
tenha uma folga (E) de 25 mm antes dos calços
entrarem em contacto com o disco. Aperte a porca (C)
para fixar a afinação.
3. Se os travões sofrerem um desgaste para além do
ponto em que podem ser afinados pelo cabo, desloque
o suporte dos travões para o segundo conjunto de
furos (D) e termine o processo de afinação.
Ligue o tractor e verifique o funcionamento dos
4.
travões. Estacione o tractor num plano inclinado
(aproximadamente 16,7°) e engate o travão de
estacionamento. Os travões devem ser suficientes
para não permitir a deslocação do tractor.
3.5 AFINAÇÃO NEUTRA _______________________________________________________
A afinação da posição neutra só pode ser feita na bomba de
accionamento.
A afinação da posição neutra vem já feita de fábrica em
todos os tractores novos e bombas sobressalentes. Não
são precisas outras afinações, a não ser que a bomba tenha
sido desmontada para reparação ou assistência.
Afinação da posição neutra
1. Desengate a ligação entre o pedal de tracção e a
bomba.
2. Coloque o tractor de forma segura em cavaletes para
que todas as rodas fiquem levantadas do chão.
3. Verifique que a válvula de reboque (H) está fechada.
4. Engate os travões de estacionamento e coloque o
interruptor de cortar na posição neutra. Assegure-se
de que o interruptor neutro no pedal de tracção está
fechado. (Fig. 3E - M).
5. Desaperte os parafusos (G) que seguram o suporte da
alavanca da bomba apenas o que for necessário para
que o suporte possa ser deslocado. Ligue o motor e
observe as rodas. Afine o suporte (F) em furos
oblongos até que as rodas deixem de rodar. Desligue
o motor e aperte o suporte no seu lugar.
6. Faça o acoplamento do conjunto de tracção. Ao ligar
ao pedal de tracção, assegure-se de que o ponteiro no
suporte do pedal de tracção fica centrado por cima do
interruptor neutro (M - Fig. 3E).
D
C
7. Ligue o motor e verifique o funcionamento do pedal de
tracção. As rodas não devem rodar quando o pedal
regressa à posição neutra e a lâmpada 5 no
controlador deve acender. Veja a Secção 5.2.
AFINAÇÕES
E
Fig. 3C
F
H
G
Fig. 3D
3
LF013
LF014
P-9
