4
UNDERHÅLL

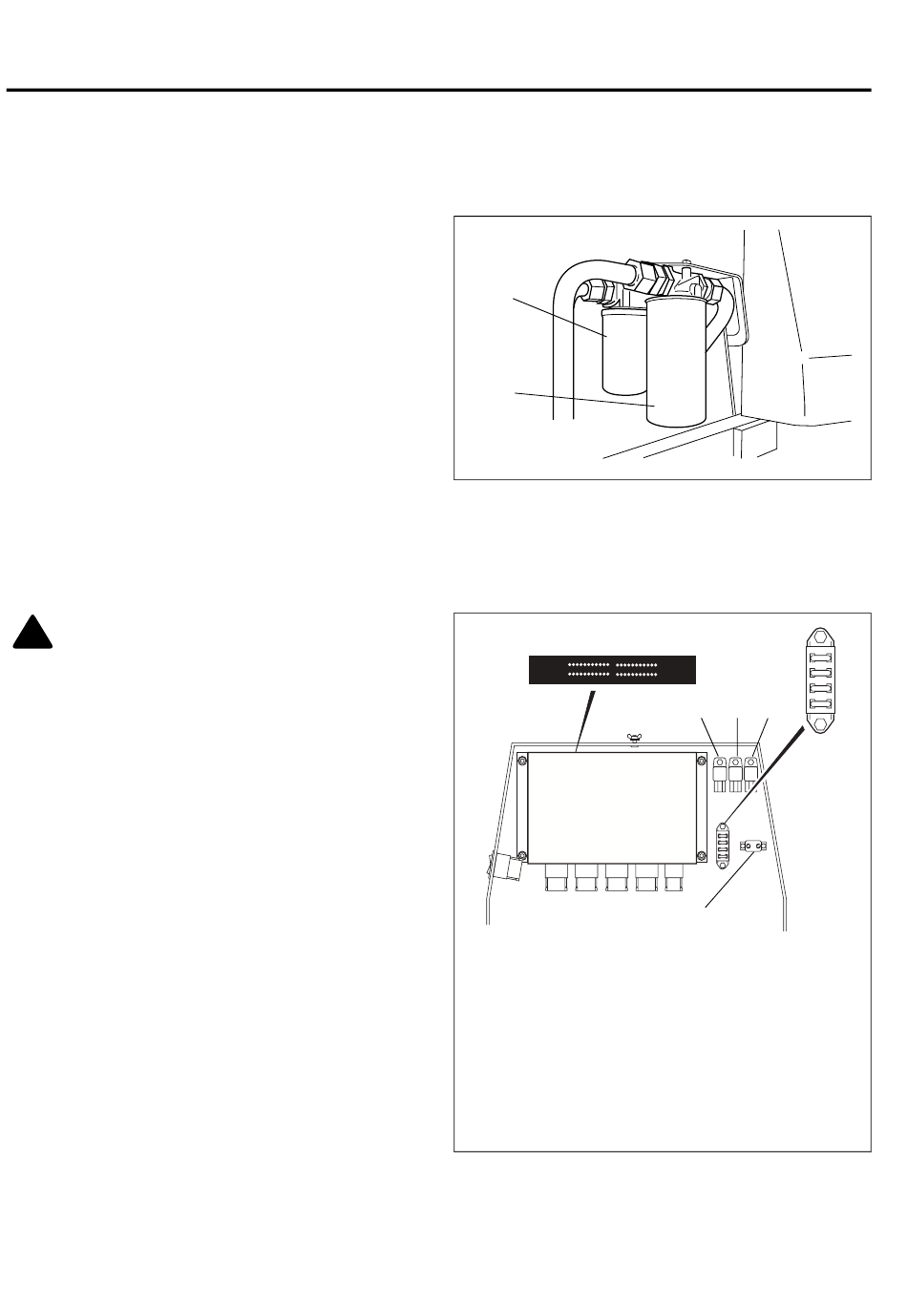

4.12 FILTER I HYDRAULSYSTEMET ______________________________________________

Hydraulsystemet skyddas av 2 st 10 mikron filter, ett
laddningsfilter (B) och ett returledningsfilter (A). Flödet
genom filtren övervakas under drift. När tryckfallet över
filtren är för högt tänds varningslampan för hydraulfilter. För
att säkerställa fortsatt skydd av systemet ska bägge filtren
bytas snarast möjligt efter det att lampan tänts.
Obs: I kyligt väder kan varningslampan vara tänd till dess att
hydrauliken värmts upp till arbetstemperatur. Vänta till dess
att lampan slocknat innan du börjar arbeta med traktorn.
Byte av hydraulfilter :
1.
Avlägsna de gamla filtren
2.
Montera nya filter, skruva fast dem med enbart
handkraft.
3.
Kör motorn på omgång med hydrauliken i friläge under
5 minuter. Oljenivålarmet kan under denna tid komma
att lösa ut.

4.13 ELSYSTEM _______________________________________________________________

VÄR FÖRSIKTIG:
!
och lossa batteriets jordledning (svart) för inspektion
av eller arbete med elsystemet.
Generella förebyggande åtgärder som kan vidtas för att
minska elproblem listas nedan.
1.
Kontrollera att alla terminaler och anslutningar är rena
och väl åtsittande.
2.
Kontrollera säkerhetssystemet och kretsbrytarna med
jämna mellanrum.
Om säkerhetssystemet inte fungerar korrekt och
problemet inte kan lösas, kontakta en auktoriserad
återförsäljare för Textron Turf Care and Specialty
Products.
3.
Förhindra skador genom att hålla undan kabelhärva
och enskilda ledningar från rörliga delar.
4.
Kontrollera att sitsbrytarens kabelage är kopplat till
stamkabelhärvan.
5.
Kontrollera batteriet och laddningskretsen.
6.
Spola eller tryckspruta inte runt elektriska anslutningar
och komponenter.
Elsystemet styrs och övervakas av en styrenhet (C) som är
placerad bakom operatörens arbetsplats. Styrenheten har
fyra uppsättningar lysdioder som kan användas vid
felsökning av elsystemet, se avsnitt 5.2
Kretsarna skyddas av en kretsbrytare, säkringar och reläer
som är monterade bredvid styrenheten.
S-18
.
Stäng alltid av tändningen
4.
Kontrollera nivån i hydrauloljetanken och fyll på till
märket för full på mätstickan.
B
A
C
SÄKRINGAR
F1
3A
TÄNDNINGSLÅS
F2
20A
VÄXELSTRÖMSGENERATOR. BELYSNING,
MÄTARE
F3
25A
STYRENHET
F4
3A
STYRENHETENS INMATNINGAR FRÅN BRYTARE
RELÄER
K19
HUVUDKRAFT
K1
GLÖDSTIFT
K4
STARTMOTOR
Figur 4B
K19
K1 K4
50A
KRETSBRYTARE
Figur 4C
LF018
F1
F2
F3
F4
LF019
