Funcionamiento mediante señales externas (control externo)
Conexión del suministro de tensión →
Comprobación del modo de funcionamiento
En el ajuste de fábrica, después de conectar
la alimentación de tensión, el variador de
frecuencia se encuentra en el modo de
funcionamiento externo "EXT". El LED "EXT"
tiene que iluminarse.
Si no se ilumina el LED "EXT", cambie el modo
de funcionamiento pulsando la tecla PU/EXT.
Si no es posible un cambio del modo
de funcionamiento, hay que ajustar así el
parámetro 79 (ver sección 5.1.6).
Conecte la señal de marcha STF o STR.
Si no hay selecionado ningún valor consigna
de frecuencia, parpadea rápidamente la
indicación "RUN".
Aceleración→ velocidad constante
Aplique una corriente de 20 mA. La frecuencia
de salida aumenta a 50 Hz con el tiempo de
aceleración ajustado en el parámetro 7.
Frenado
Aplique una corriente de 4 mA. La frecuencia
de salida baja a 0 Hz dentro del tiempo de frenado
ajustado en el parámetro 8,
y el motor se detiene.
La indicación "RUN" parpadea rápidamente.
Desconexión de la orden de marcha
Desonecte la señal STF o STR.

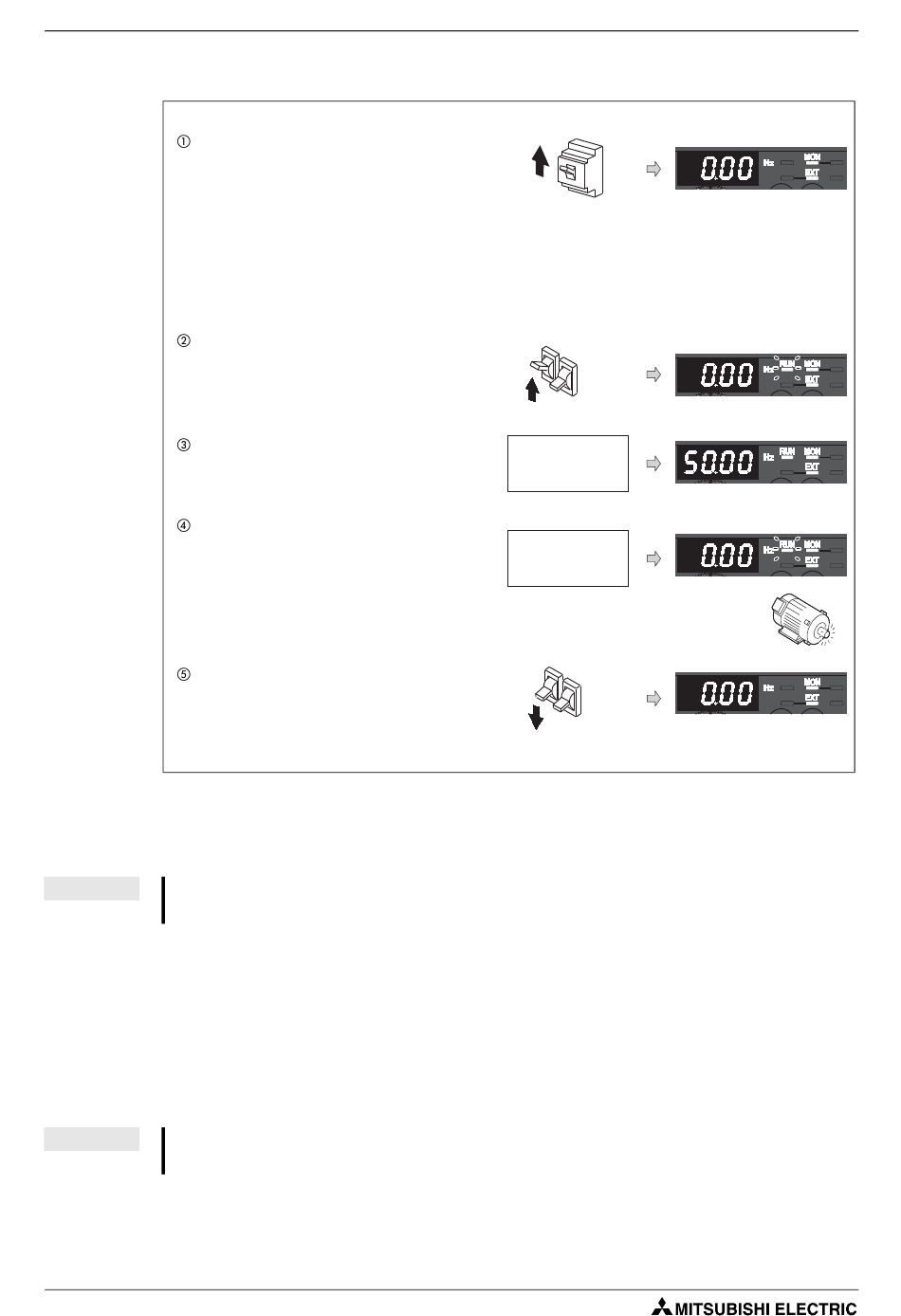

Fig. 5-30:
Ponga a "4" uno de los parámetros 178 a 184 ("Asignación de función de los bornes de entrada")
INDICACIÓN
para asignar la señal AU a un borne de entrada (ver sección 6.10.1).
Posibles errores:
● El motor no arranca.
– Compruebe si se ilumina el LED "EXT". El modo de funcionamiento externo se selecciona
ajustando el parámetro 79 a "0" (ajuste de fábrica), y mediante la tecla PU/EXT del panel de
control o ajustando a "2" el parámetro 79.
– Tiene que estar conectada la señal AU.
– Compruebe el cableado.
INDICACIÓN La frecuencia (0 Hz) con la corriente mínima (4 mA) puede cambiarse por medio del parámetro C5
"Offset para ajuste del valor consigna en borne 4 (frecuencia)" (ver página 6.16.3).
5 - 40
Procedimiento
Funcionamiento del variador de frecuencia con ajuste de valor analógico por medio de una
señal de corriente analógica
ON
Giro a la derecha
Giro a la izquierda
ON
Fuente de corriente
para el ajuste
del valor consigna
(0/4–20 mA DC)
Fuente de corriente
para el ajuste
del valor consigna
(0/4–20 mA DC)
Giro a la derecha
Giro a la izquierda
OFF
Ajustes básicos
Indicación
parpadea
parpadea
Parada
I001782E
