Instalación y funcionamiento con PC
4
Arranque de los convertidores
4.4
Arranque de los convertidores
18
•
El monitor de los datos de proceso le permite ver qué datos se intercambian entre el
maestro del bus de campo y la UFP.
•
Para controlar los convertidores a través del bus de campo, es preciso que se
activen las bornas. Una vez que haya conectado las bornas, seleccione en la
ventana "Connected devices" el primer convertidor con la dirección 1 e inicie

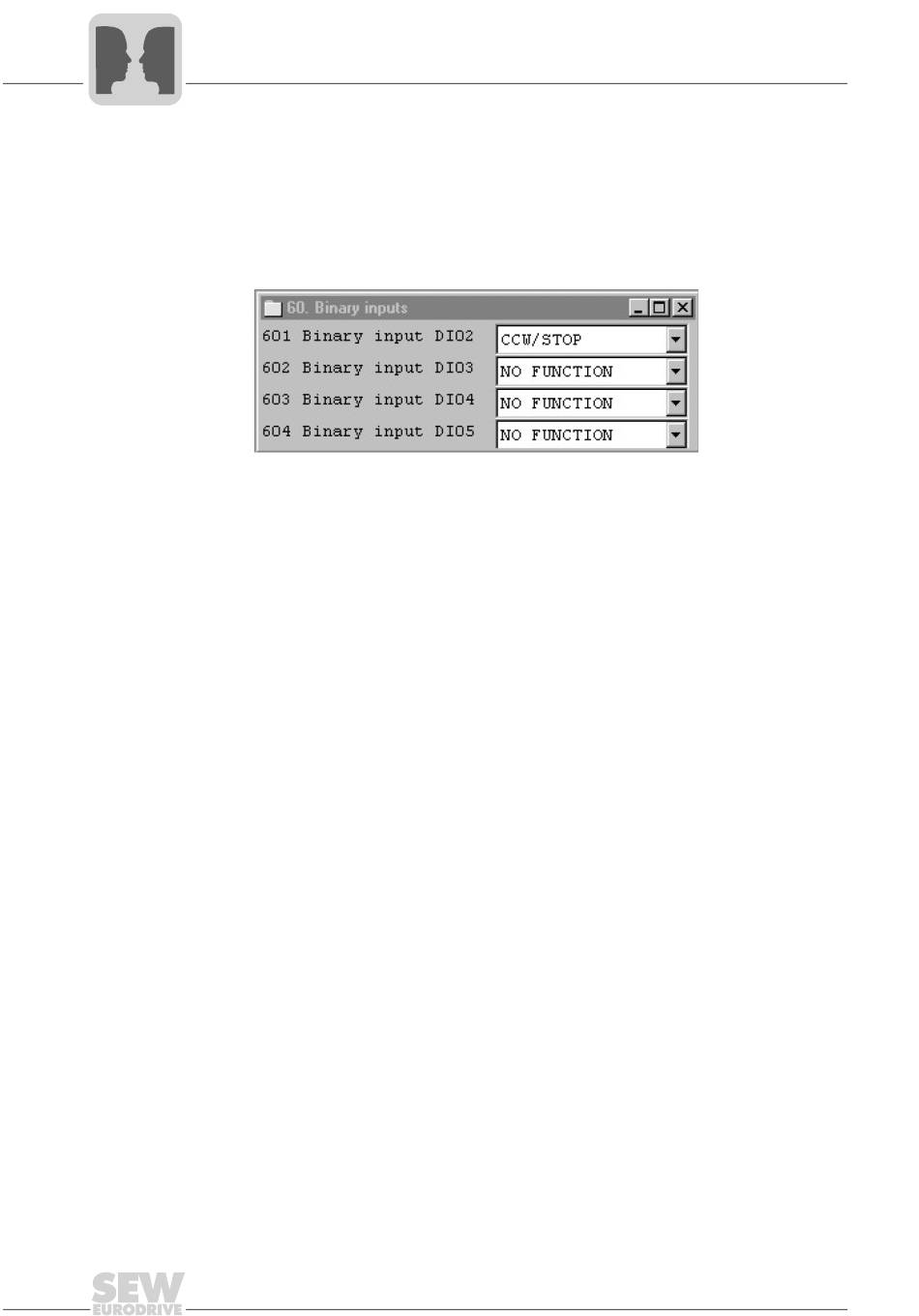

"SHELL" para comprobar la asignación de bornas. Debería ajustar del siguiente
modo la asignación de bornas para MOVITRAC
•
Repita el paso anterior para todos los convertidores que aparecen en la ventana
"Connected devices".
A través de una UFP, es posible utilizar hasta 8 convertidores conectados al
PROFIBUS. El maestro DP y la UFP intercambian las consignas y los valores reales de
todos los convertidores conectados a la UFP en forma de paquetes de datos
relacionados. Es importante saber qué convertidor se encuentra en qué punto del
paquete de datos (imagen del proceso). El monitor de los datos de proceso muestra la
relación existente en la planificación de la puerta de enlace del bus de campo
(configurador UFx).
Para activar los convertidores, se introduce el valor 0006h en la palabra de control 1
correspondiente. Puede establecer el valor de consigna de la velocidad en la siguiente
palabra. Está escalado a 0,2 r.p.m. por dígito.
Encontrará información adicional sobre el perfil del aparato del MOVITRAC
manual "Comunicación con MOVITRAC
®
®
07".
Manual – Interface de bus de campo PROFIBUS DP-V1 UFP11A
07:
®
07 en el
