Manejo de la interface
10
Ajuste de la dirección de estación
10
Manejo de la interface
¿Cómo me
conecto a la red?
Planificación
del proyecto /
Puesta en marcha
Ejemplo
58
En el manager de MOVITOOLS, tras efectuar un "Update", se visualizan todas las
unidades detectadas en el bus de sistema – convertidores y puerta de enlace. A través
de la puerta de enlace, se pueden utilizar las barras de estado, el programa Shell,
ensambladores y compiladores conectados a los convertidores.
El configurador UFx es compatible con la planificación del proyecto y la puesta en
marcha de un nodo del bus de campo UFP.
La configuración del bus se puede llevar a cabo sin comunicación o se puede leer desde
la UFP y procesar en línea.
Antes de iniciar una sesión del configurador UFx, es conveniente comprobar que
esté desconectado el autoajuste del hardware (interruptor DIP 8 en la posición
Off).
Asegúrese antes de la puesta en marcha de que, en caso de darse un fallo del bus
– tanto en el PROFIBUS como en el bus de sistema –, las personas y las partes
de la instalación queden fuera de peligro.
Hay dos modos disponibles para la planificación del proyecto/puesta en marcha.
El modo de autoconfiguración asigna a cada unidad conectada, de manera análoga al
autoajuste por hardware, 3 datos de salida y de entrada del proceso de manera
secuencial, comenzando por la dirección de bus más baja.

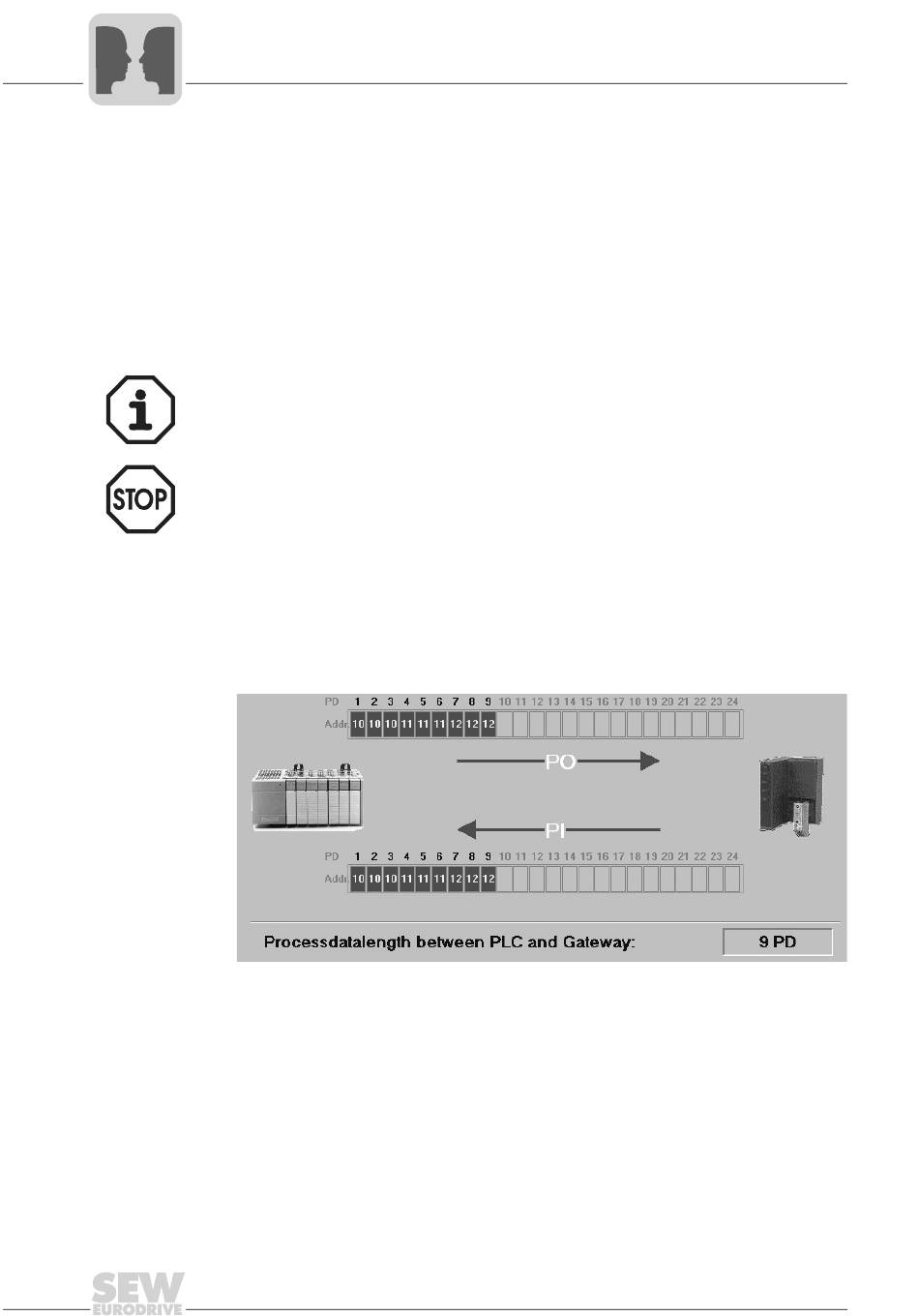

Autoconfiguración: 3 unidades con las direcciones 10, 11 y 12 => 9 PDs
Fig. 14: Ejemplo de autoconfiguración
En el modo de experto se puede configurar de la manera que se desee la asignación
de los datos del proceso. La asignación se lleva a cabo, entre otras formas, de modo
gráfico (método "arrastrar y soltar").
Manual – Interface de bus de campo PROFIBUS DP-V1 UFP11A
05037AXX
