Configuración de la interface PROFIBUS-DP
Configuración
de los datos de
proceso
20

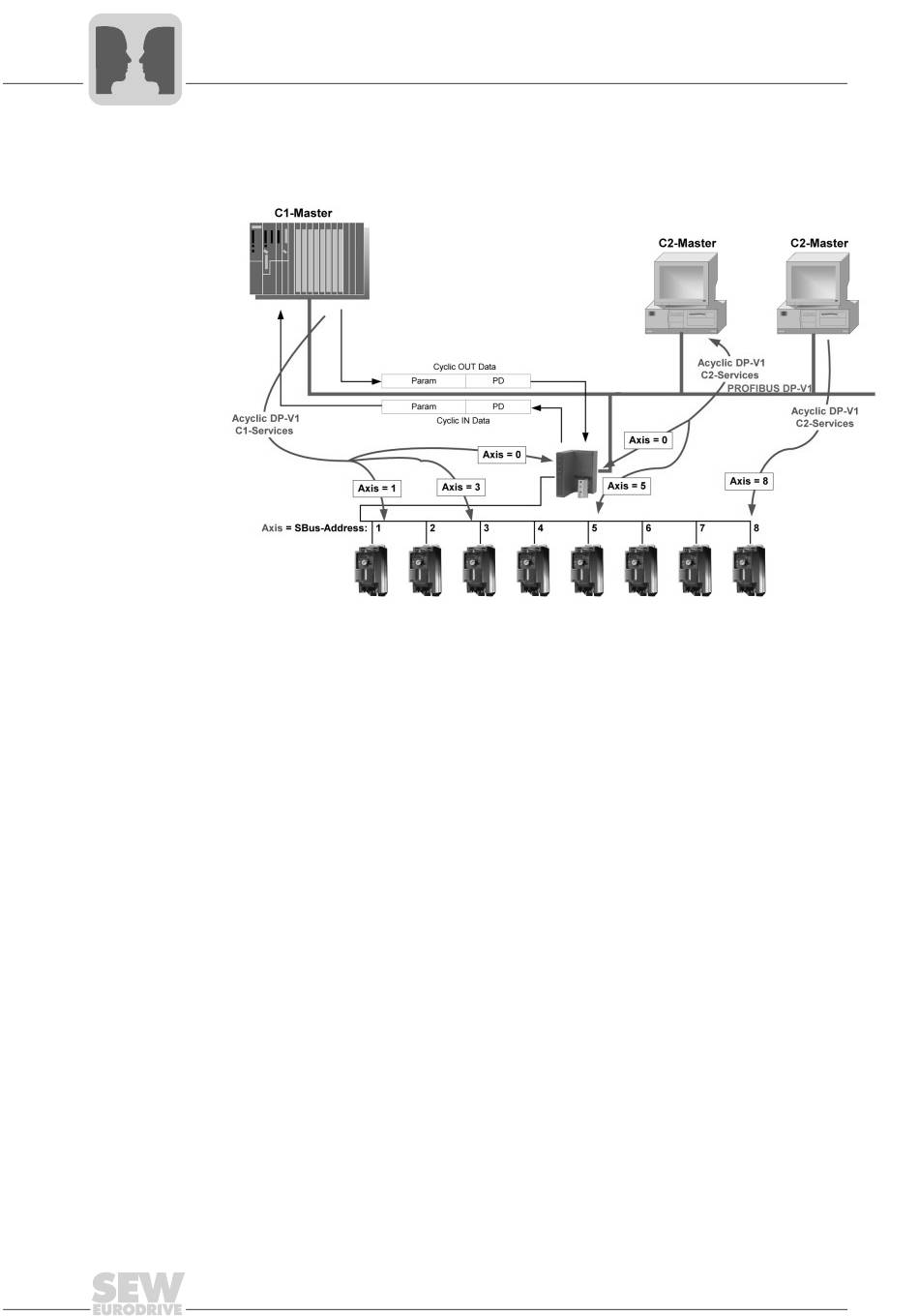

La figura ofrece una representación esquemática del intercambio de datos entre la
unidad de automatización (maestro DP-V1), la interface de bus de campo (esclavo
DP-V1) y un convertidor con canal de datos de proceso y de parámetros.
Fig. 9: Intercambio de datos con datos de parámetros (Param) y datos de proceso (PD)
La interface de bus de campo posibilita diferentes configuraciones DP para el
intercambio de datos entre el maestro DP y la interface de bus de campo. La tabla
siguiente proporciona información adicional sobre todas las configuraciones DP
estándar de las interfaces de bus de campo. La columna "Configuración de los datos
de proceso" muestra el nombre de la configuración. Estos textos también aparecen en
su software de planificación para el maestro DP como lista de selección. La columna
Configuraciones DP muestra cuáles son los datos de configuración que se envían a la
interface de bus de campo al establecer la conexión del PROFIBUS-DP. Las
configuraciones vienen determinadas por la anchura de los datos de proceso, que por
defecto para convertidores SEW son de 3 palabras de datos de proceso. En el caso
más sencillo, son transmitidas por el control 3 palabras de datos de proceso para cada
uno de los convertidores conectados a la interface de bus de campo. A continuación, la
interface de bus de campo distribuye estas palabras de datos de proceso a las distintas
unidades. El canal de parámetros sirve para el ajuste de parámetros de la UFP y no se
transmite a los participantes del nivel inferior. La interface de bus de campo acepta de
1 a 24 palabras de datos de proceso con y sin canal de parámetros.
