Información de seguridad
Información de producto

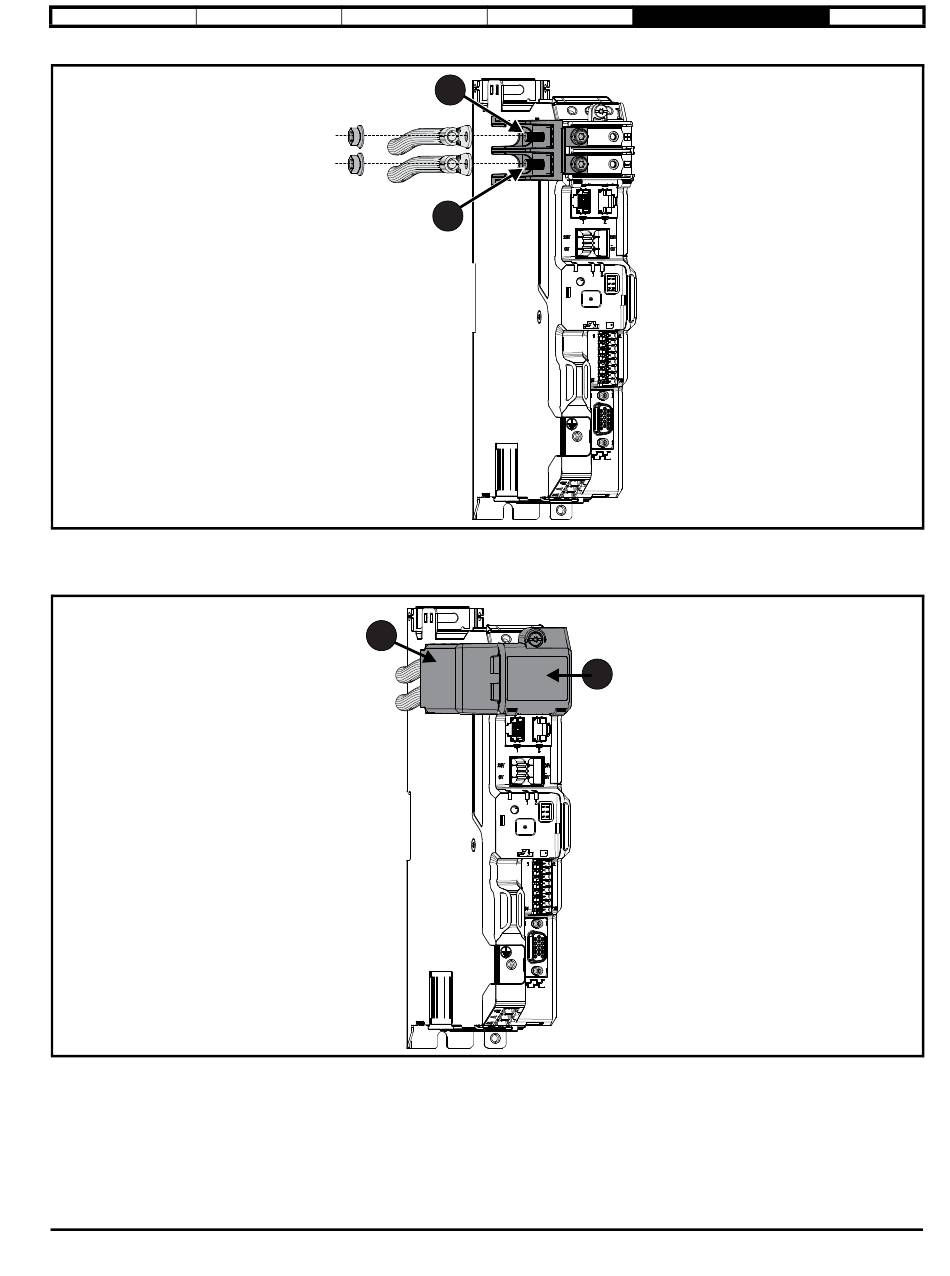

Figura 5-5 Instalación del kit de conexión del cable de bus de CC externo: paso 2
•
Conecte los cables de CC a los espárragos del terminal del kit de conexión de cable de bus de CC externo (1) y fíjelos con las tuercas M5
suministradas. Herramientas necesarias: llave dinamométrica y M8, par 4 N m.
Figura 5-6 Instalación del kit de conexión del cable de bus de CC externo: paso 3
•
Deslice la tapa de la conexión del cable de bus de CC en su posición (1) y fije la tapa del terminal de CC.
Si se utiliza una sola alimentación de CC para alimentar varios accionamientos acoplados en paralelo de CC mediante cables, los fusibles del
suministro de CA también protegerán los cables de alimentación de CC si estos tienen el valor nominal de la corriente del fusible de CA multiplicado
por un factor con el fin de justificar la diferencia entre la corriente de alimentación de CA y de CC.
Los cables de CC deben tener el valor nominal del fusible de CA multiplicado por 1,25.
Si esto no fuera posible, habría que considerar una protección adicional para los cables de CC.
Guía técnica y de instalación de la serie Unidrive M75X
Edición: 4
Instalación mecánica
Instalación eléctrica
1
1
1
Diseño del sistema de múltiples ejes
2
Datos técnicos
91
