Les sondes d'oxygène des post-catalyseurs (arrière) doivent être montées aux emplacements prévus dans l'ensemble catalyseur. Il est fortement
recommandé d'utiliser les bossages pour sonde d'oxygène dans les ensembles catalyseur sans les modifier. Si les sondes doivent être déplacées
ou montées de façon différente pour convenir au véhicule, elles doivent être montées à la même distance de l'arrière de la structure en nid d'abeille
du catalyseur avant que de l'ensemble de catalyseur non modifié. Les sondes d'oxygène doivent être montées de façon à ce que leur extrémité pointe
entre 10 degrés au-dessus de l'horizontale et entièrement vers le bas – ne pas monter les sondes en orientant leur extrémité vers le haut.
Il est probable que des modifications doivent être apportées au système d'échappement pour l'adapter aux véhicules particuliers. Les convertisseurs
catalytiques avant fournis doivent être montés entre 16 po et 20 po (mesuré le long du parcours de circulation des gaz d'échappement) à partir
de la face de l'orifice d'échappement de culasse la plus près. Les sondes d'oxygène arrière doivent avoir un angle vers le centre du véhicule.

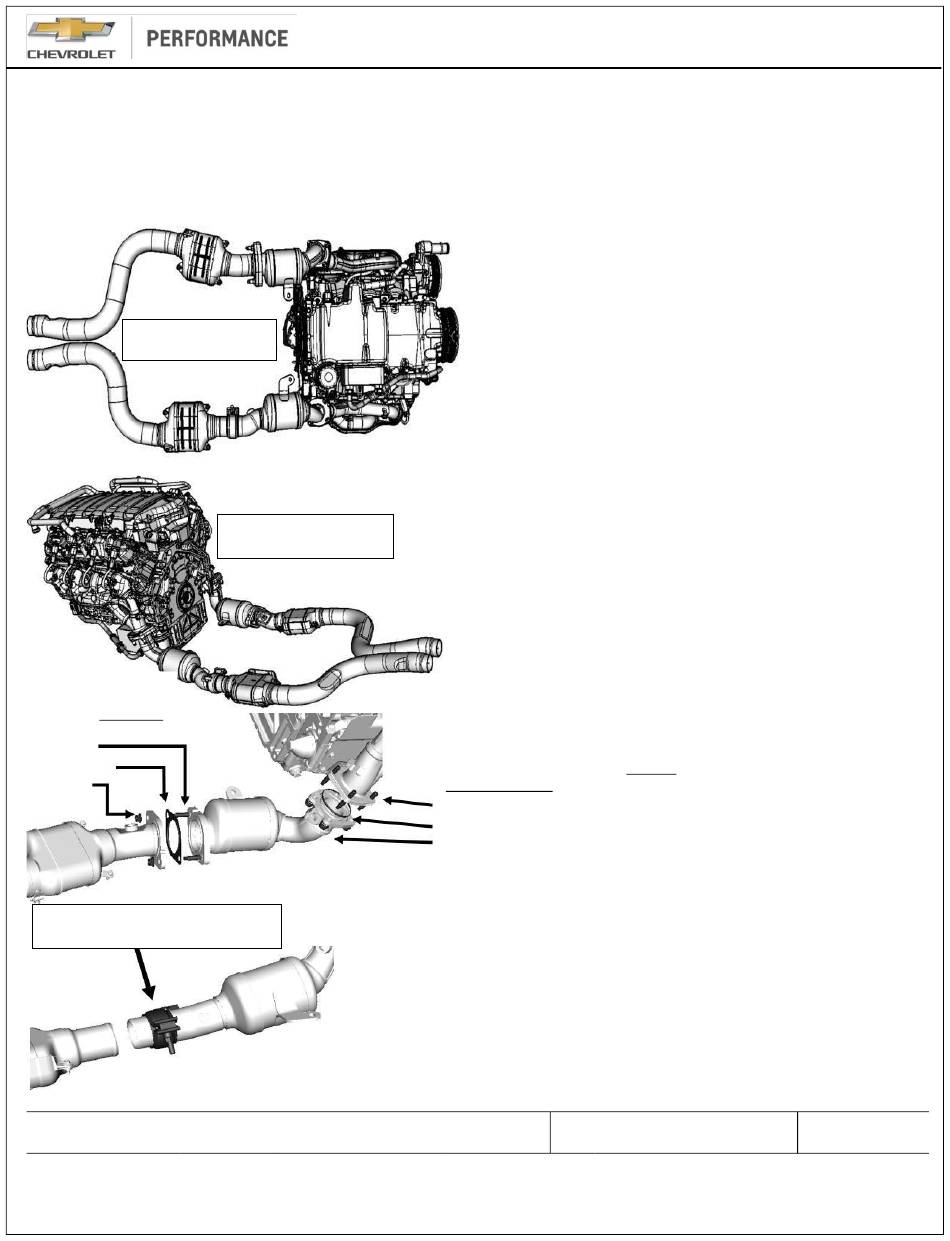

VUE DU DESSOUS
DE L'ÉCHAPPEMENT
CONVERTISSEUR CATALYTIQUE
DROIT AU RACCORD DE
CONVERTISSEUR CATALYTIQUE
2 GOUJONS
1 JOINT PLAT
2 ÉCROUS
COLLIER DE SERRAGE DE RACCORD DE
CONVERTISSEUR CATALYTIQUE GAUCHE
LT1 E-ROD Instruction Sheet
ALL INFORMATION WITHIN ABOVE
Date
BORDER TO BE PRINTED EXACTLY
20MY19
AS SHOWN ON 8.5 x 11 WHITE 16
POUND NON-BOND RECYCLABLE
03OC19
PAPER. PRINT ON BOTH SIDES,
EXCLUDING TEMPLATES. TO BE
UNITIZED IN ACCORDANCE WITH
GMCCA SPECIFICATIONS.
VUE DU DESSUS
DE L'ÉCHAPPEMENT
Revision
Init Rel – Blake Nye
Rev – Blake Nye
TUBULURE D'ÉCHAPPEMENT À LA FIXATION
DU CONVERTISSEUR CATALYTIQUE
4 GOUJONS PAR CÔTÉ
1 JOINT ROND PAR CÔTÉ
4 ÉCROUS PAR CÔTÉ
