PROCEDIMIENTO Y TABLAS DE LUBRICACIÓN
3
7462-25
Aceite de mecanismo y freno de giro

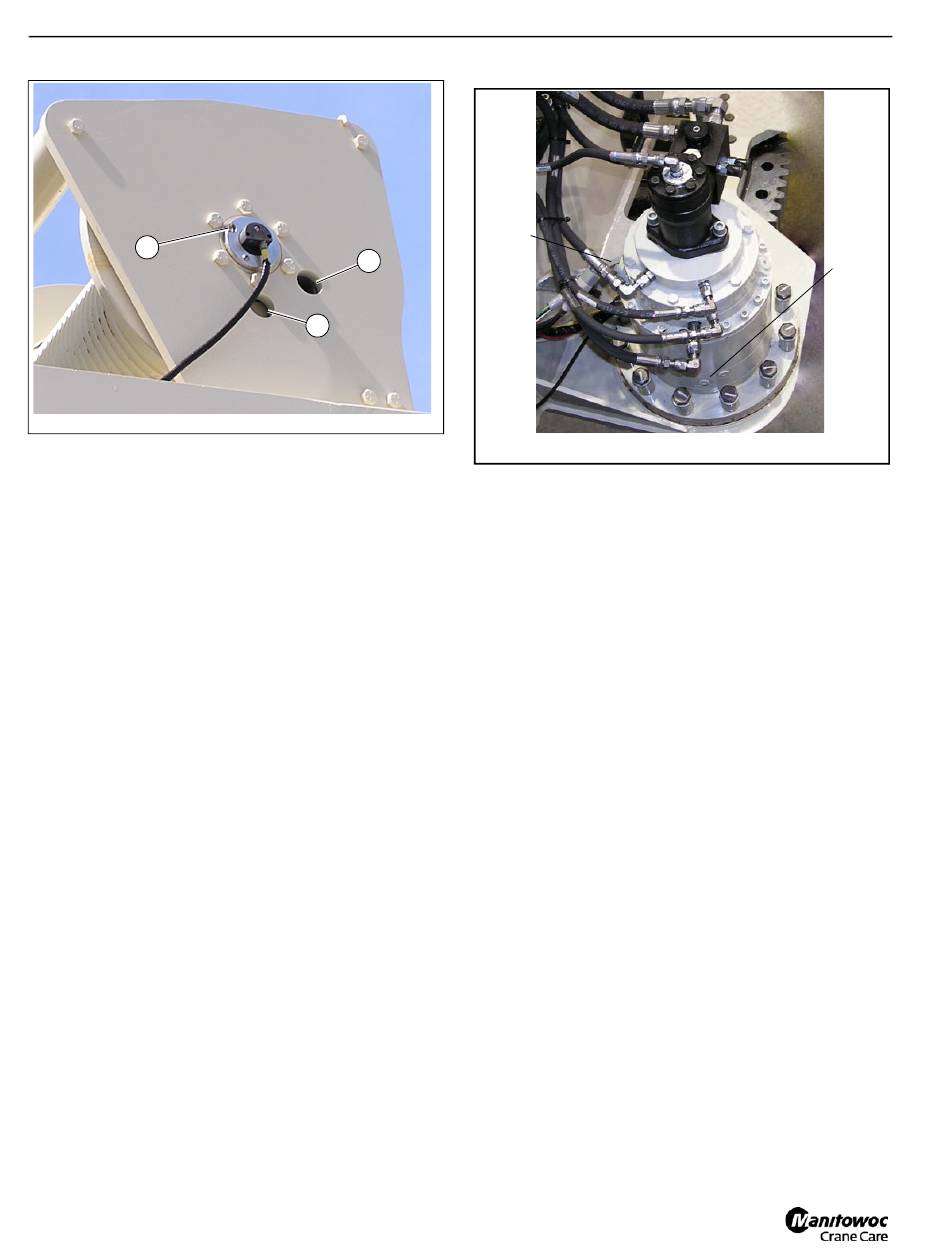

Revise el nivel de aceite del mecanismo de giro:
Se recomienda cambiar el aceite en el mecanismo y en las
secciones del freno después de las primeras 50 horas de
funcionamiento y cada 1000 horas o 6 meses de uso. El
aceite del mecanismo se vacía retirando el tapón con respi-
radero/de vaciado (vea la Figura 5-3).
1.
Examine el aceite usado en busca de señales de depó-
sitos de metal significativos y luego deséchelo de una
manera apropiada.
2.
Instale el tapón de vaciado.
3.
Llene el mecanismo de giro con la cantidad y tipo de
aceite adecuados y luego instale el tapón y respiradero.
Consulte Lubricación, página 5-3 en este manual.
La inspección del nivel de aceite del mecanismo se realiza
retirando el tapón de respiradero/vaciado del mecanismo e
inspeccionando visualmente el nivel del aceite. El nivel
máximo del aceite debe quedar 1 pulg por debajo de la lum-
brera para este mecanismo con 3.3 l (3.50 qt) de aceite
lubricante para engranajes.
Los lubricantes de mecanismo son satisfactorios para traba-
jos normales a temperaturas de –23°C a 82°C (–10°F a
+180°F). Para trabajar fuera de esta gama, comuníquese con
Manitowoc Crane Care para las recomendaciones del caso.
5-10
Llenado/
respira-
1
dero
2
FIGURA 5-4
8256-2
Nivel de aceite hidráulico en depósito
E l d e p ó s i t o d e a c e i t e h i d r á u l i c o t i e n e u n a m i r i l l a
(1, Figura 5-6) ubicada en el costado del depósito. El depó-
sito hidráulico está lleno cuando el nivel de aceite está entre
las marcas de nivel alto y bajo en la mirilla con la grúa esta-
cionada en una superficie nivelada y en posición de trans-
porte, mientras el aceite está frío.
Si el nivel de aceite está bajo, añada el aceite hidráulico
recomendado hasta que el nivel esté a ras con la marca
superior. Si el nivel de aceite está alto, vacíelo hasta que
esté a ras con la marca superior.
Published 9-20-2018 Control # 491-05
MANUAL DEL OPERADOR DE LA NBT60
Vaciado
FIGURA 5-5
