MANUAL DEL OPERADOR DE LA NBT60

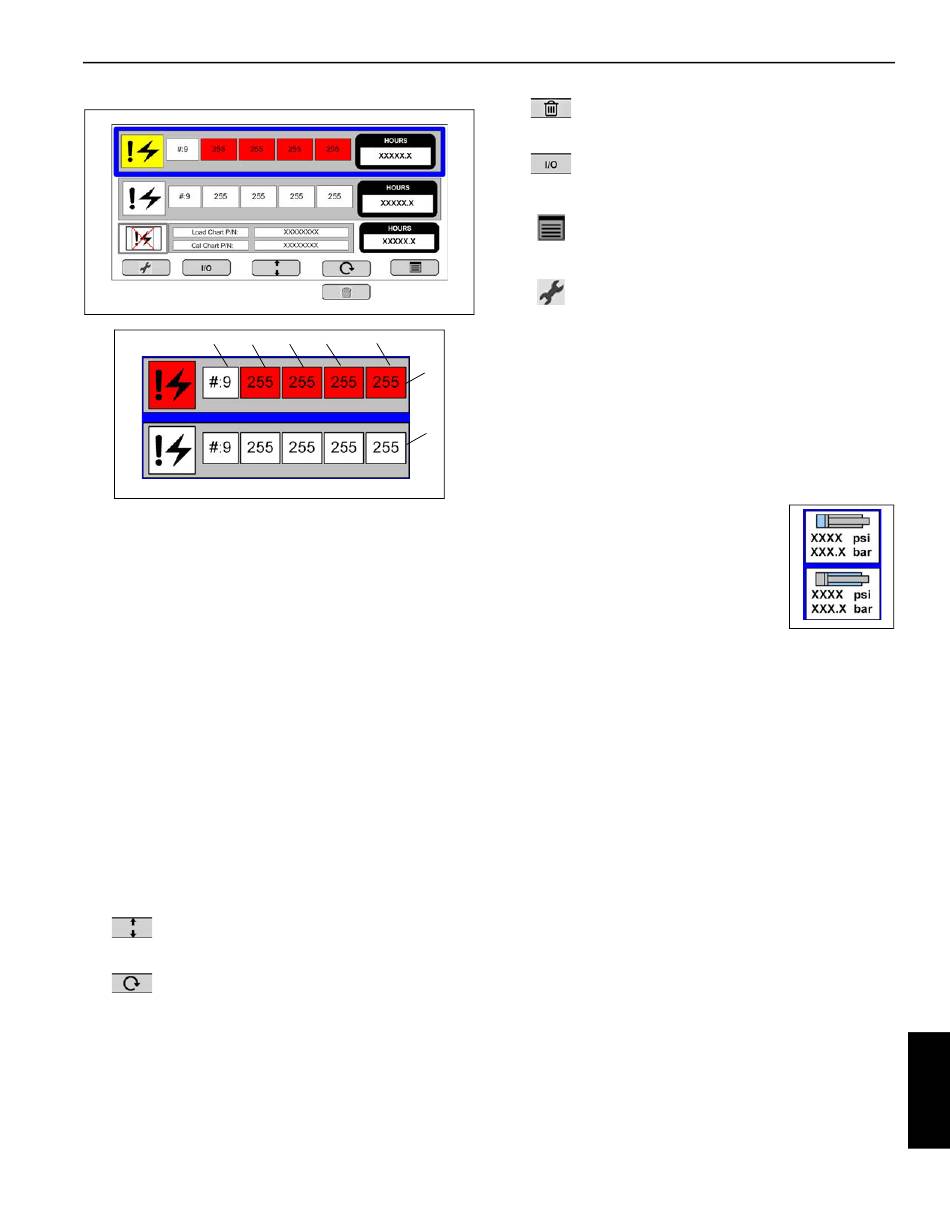

Pantalla de menú de diagnóstico N.° 2
8717-25
1 2
7623-46n
Cuadro de falla activa (rojo, A): El sistema de control de
la grúa visualizará hasta 20 fallas o errores activos en la
grúa y los sistemas de control del RCL. Los números de
falla sólo se muestran cuando ocurre una falla y se
borran cuando se corrige la falla. Los números de tres
dígitos corresponden a una falla específica de un
módulo, conector y clavija específicos.
1 — N° de bloque: Indica el número de falla activa
ya en el sistema de control, use las teclas de flecha
para desplazarse. Los números son del 1 al 20, con
un máximo de 20 fallas.
2 — Número de dispositivo
3 — Número de grupo
4 — Índice
5 — Número de error
Cuadro de fallas registradas (B): Las fallas registradas
no están activas actualmente, use las flechas arriba/
abajo para desplazarse por los códigos.
Presione el botón arriba/abajo para resaltar el
cuadro de fallas registradas.
Presione el botón de flecha circular (N.° 3) para
desplazarse ya sea por las fallas "activas" o "registra-
das".
National Crane
3 4
5
A
B
Published 9-20-2018 Control # 491-05
LIMITADOR DE CAPACIDAD NOMINAL
El botón N.° 4 cambiará a "borrar" cuando el
icono de borrar registro se selecciona.
El botón N.° 2 navegará a la pantalla ES en
tiempo real cuando se pulsa.
Presione el botón (N.° 5) para navegar al menú
principal.
Presione el botón (N.° 1) para navegar a la panta-
lla de diagnóstico N.° 1.
El sistema de control de la grúa visualizará hasta 20 de
las fallas o errores registrados más recientes en la grúa
y los sistemas de control del RCL. Las flechas circulares
se pueden usar para desplazarse por las fallas activas.
Esta serie o números de tres dígitos corresponden a
una falla específica de un módulo, conector y clavija
específicos. Para borrar los códigos de falla registrados,
se puede oprimir el botón con el icono de código de falla
y la "X" de color rojo.
Sensor de presión de cilindro de ele-
vación: visualiza las presiones en
tiempo real en psi y bar para las pre-
siones de los lados de base y de vari-
lla.
ACERCA DE LA APLICACIÓN CÓDIGOS DE
DIAGNÓSTICO DE MANITOWOC
La aplicación Códigos de diagnóstico (Manitowoc Diagnostic
Code) de Manitowoc es una aplicación móvil gratuita que
permite al usuario ingresar y recuperar información sobre
códigos específicos de fallas de la grúa en un dispositivo
móvil. La aplicación está disponible en las tiendas de Google
y Apple y es compatible con la mayoría de los dispositivos
inteligentes móviles Android y Apple.
Para buscar un código de falla con la aplicación Códigos de
diagnóstico de Manitowoc:
1. Busque el código de falla que desea investigar en la
pantalla de diagnóstico del RCL. Para más información,
consulte "Diagnóstico" en la página 7-19.
2. Abra la aplicación Códigos de diagnóstico de Manitowoc
en su dispositivo inteligente.
