LIMITADOR DE CAPACIDAD NOMINAL

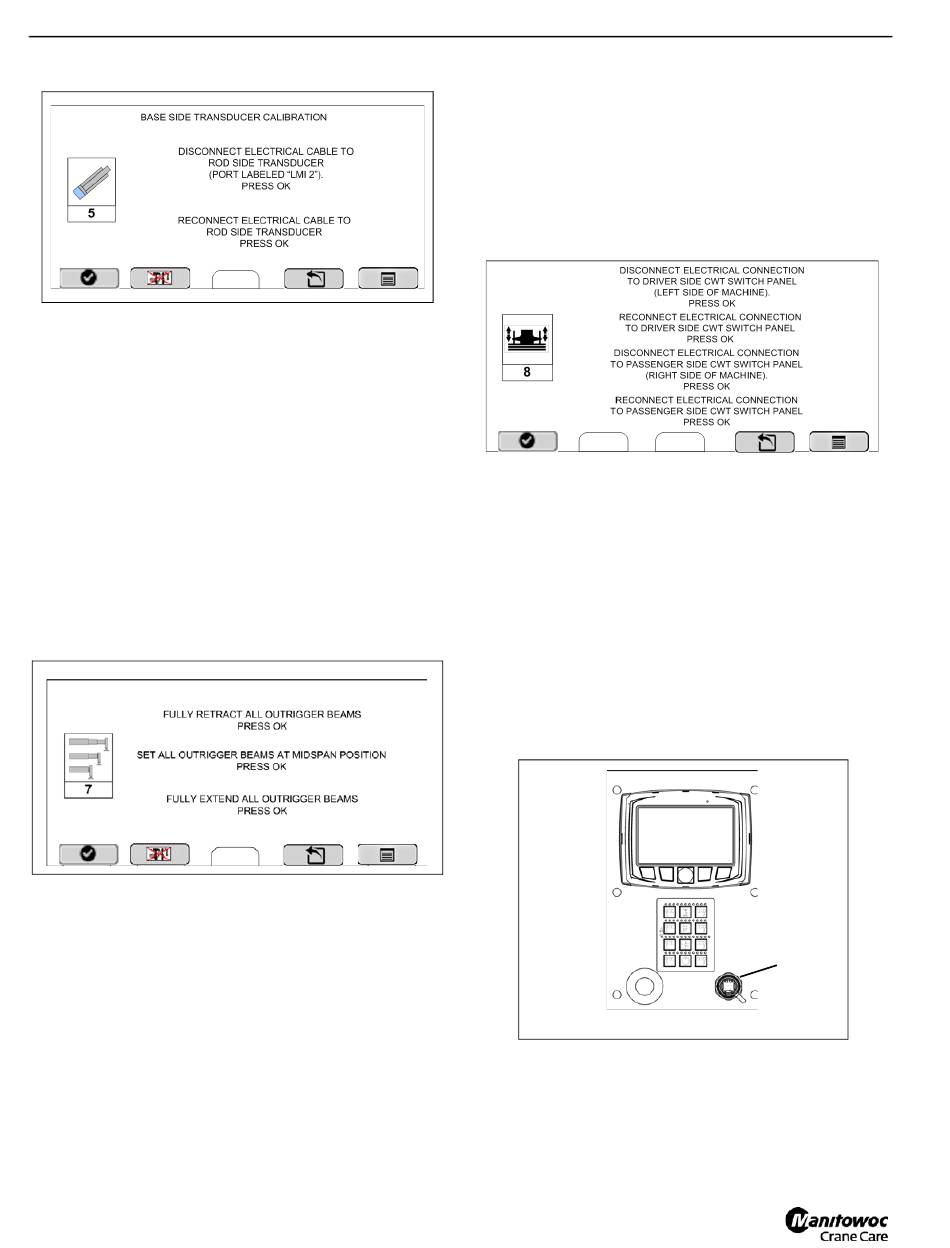

Calibración del sensor de presión del lado de base
Presione OK para desconectar el cable eléctrico (puerto
LMI 2) que va al transductor del lado de varilla, según el
párrafo superior en la pantalla y luego siga las instrucciones
según aparecen en la pantalla.
- Al presionar OK se envía una señal al transductor
para reprogramar y apagar.
- Cuando lo indique el párrafo inferior de la pantalla,
reconecte el sensor del lado de varilla al colector y
presione OK para volver a la pantalla principal de
calibración de sensores (página 7-16).
Separación/largo de estabilizador
Seleccione 7 en la pantalla del menú principal de calibración
de sensores (página 7-16) para iniciar la calibración del sen-
sor de longitud de estabilizador.
Calibración del sensor de longitud de estabilizador
Se muestran tres posiciones de calibración, de a una a la
vez, en la pantalla de calibración del sensor de longitud de
estabilizador, empezando por la posición totalmente
retraída.
Al presionar OK en la posición activada automáticamente se
activa la siguiente posición.
Si aparece una pantalla de error después que se presiona
OK, el sensor de estabilizador de esa pantalla debe revi-
sarse para verificar el funcionamiento y cableado correctos.
Vea la nueva pantalla de error para comunicar qué sensor o
sensores necesitan investigación.
7-18
Calibración del tablero de interruptores de
7769-56
contrapeso
Si lo tiene, seleccione 8 en el menú principal de calibración
de sensores (página 7-16) para iniciar la calibración del
tablero de interruptores de contrapeso.
Calibración de tablero de interruptores de contrapeso
Confirme que ha desconectado la conexión eléctrica
correcta y siga las instrucciones según aparecen en la pan-
talla.
Transferencia de datos de tabla de carga y

RCL

Las actualizaciones de software, la tabla de carga principal y
la tabla de calibración se transfieren al sistema de RCL utili-
zando una computadora portátil conectada al sistema de
7623-40
control de la grúa a través del conector de diagnóstico (1,
Figura 7-7) en el tablero de control de la cabina del operador.
Comuníquese con el distribuidor para el software y los
cables que se necesitan para establecer la conexión con la
grúa.
9557
Conecte la computadora portátil al conector de diagnóstico
(1, Figura 7-9) empleando el cable de conexión.
Si el RCL está en el modo de arranque y en la pantalla de
menú principal (Figura 7-2), seleccione la tecla de función 2,
Herramientas.
Published 9-20-2018 Control # 491-05
NBT60 MANUAL DEL OPERADOR
7769-60
1
FIGURA 7-9
