Einrichten und Test der seriellen Schnittstelle

Hardware-Einrichtung
Schalten Sie das ScaleOR ein. Schließen Sie Ihren PC über ein USB-Mini-5-USB-Kabel ((NDS Artikelnr. 35Z0047)
oder ein gleichwertiges Kabel an das ScaleOR an.

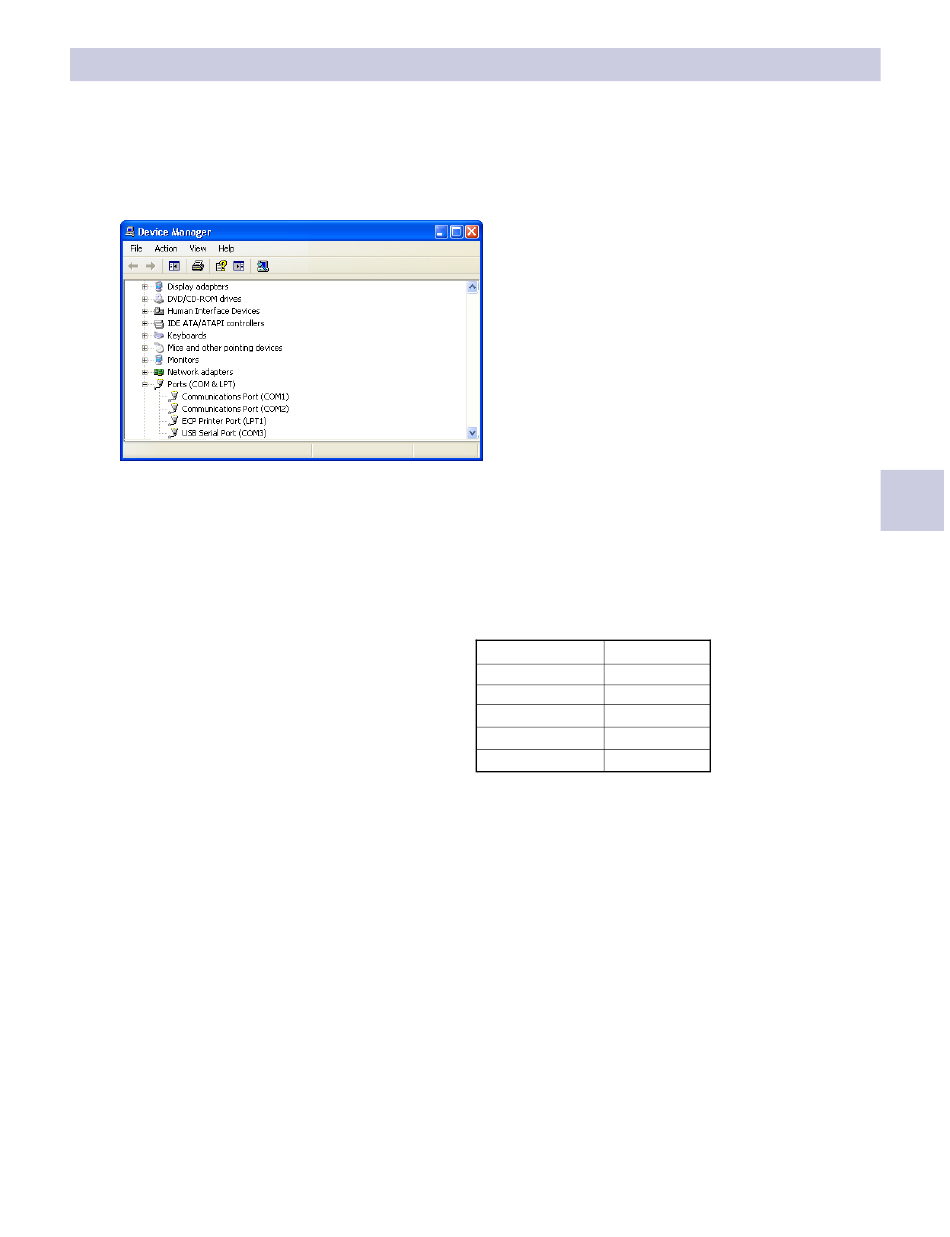

Geräte-Manager
Öffnen Sie den Geräte-Manager des PCs und wählen Sie „Anschlüsse (COM & LPT)". Suchen Sie den seriellen
USB-Port (COMx). Verwenden Sie die Anschlussnummer in ( ) zum Einrichten des Hyper-Terminals.
Einrichten des Hyper-Terminals
Die nachstehende Tabelle enthält die Parameter für die serielle Schnittstelle.
Klicken Sie auf Start
Wählen Sie Alle Programme > Zubehör > Kommunikation
Klicken Sie auf Hyper Terminal
Geben Sie einen Namen für die neue Verbindung ein und klicken Sie auf OK.
Wählen Sie im Menü Verbinden mit die Nummer des COM-Anschlusses, der mit der seriellen USB-Schnittstelle
übereinstimmt, die Sie im
und klicken Sie auf OK.
Im Menü COM-Eigenschaften:
Stellen Sie Bits pro Sekunde auf 19200
Stellen Sie Datenbits auf 8
Stellen Sie Parität auf Keine
Stellen Sie Stoppbits auf 1
Stellen Sie Flusssteuerung auf Keine
Klicken Sie auf OK
Klicken Sie auf Datei, klicken Sie auf Eigenschaften und wählen Sie dann im Menü Eigenschaften „ASCII-Setup"
Wählen Sie im Menü ASCII-Setup:
Echo-geschriebene Zeichen lokal.
Klicken Sie auf OK, um ASCII-Setup zu verlassen
Klicken Sie auf OK, um die Konfiguration zu verlassen. Klicken Sie auf Datei und wählen Sie Speichern, um die
Konfiguration zu speichern.
Test der seriellen Schnittstelle
Platzieren Sie den Cursor im Textbereich des Hyper-Terminal-Fensters und drücken Sie die Eingabetaste. !
0003C3 wird angezeigt.
Geben Sie :0000000080 ein und drücken Sie die Eingabetaste.
!000058J0079RBBxx wird angezeigt. Wobei:
! = Anfang der Reaktion.
0000 = Reaktion OK.
58J = BIOS-Typ.
0079 = BIOS-Nummer.
R = Revisionsbuchstabe.
BB = Build-Nummer (kleinere Revision).
xx = Prüfsumme
Eine vollständige Auflistung der seriellen Befehle für das ScaleOR ist unter
verfügbar.
Geräte-Manager gefunden haben, über das Dropdown-Menü Verbinden mittels
Parameter Einstellung
Baudrate 19200
Parität Keine
Datenbits 8
Stoppbits 1
Flusssteuerung Keine
