Configuration et test du port série
Installation du matériel
Mettez le ScaleOR sous tension. Connectez votre PC au ScaleOR en utilisant un câble USB à Mini 5 USB (NDS P/N 35Z0047)
ou équivalent.

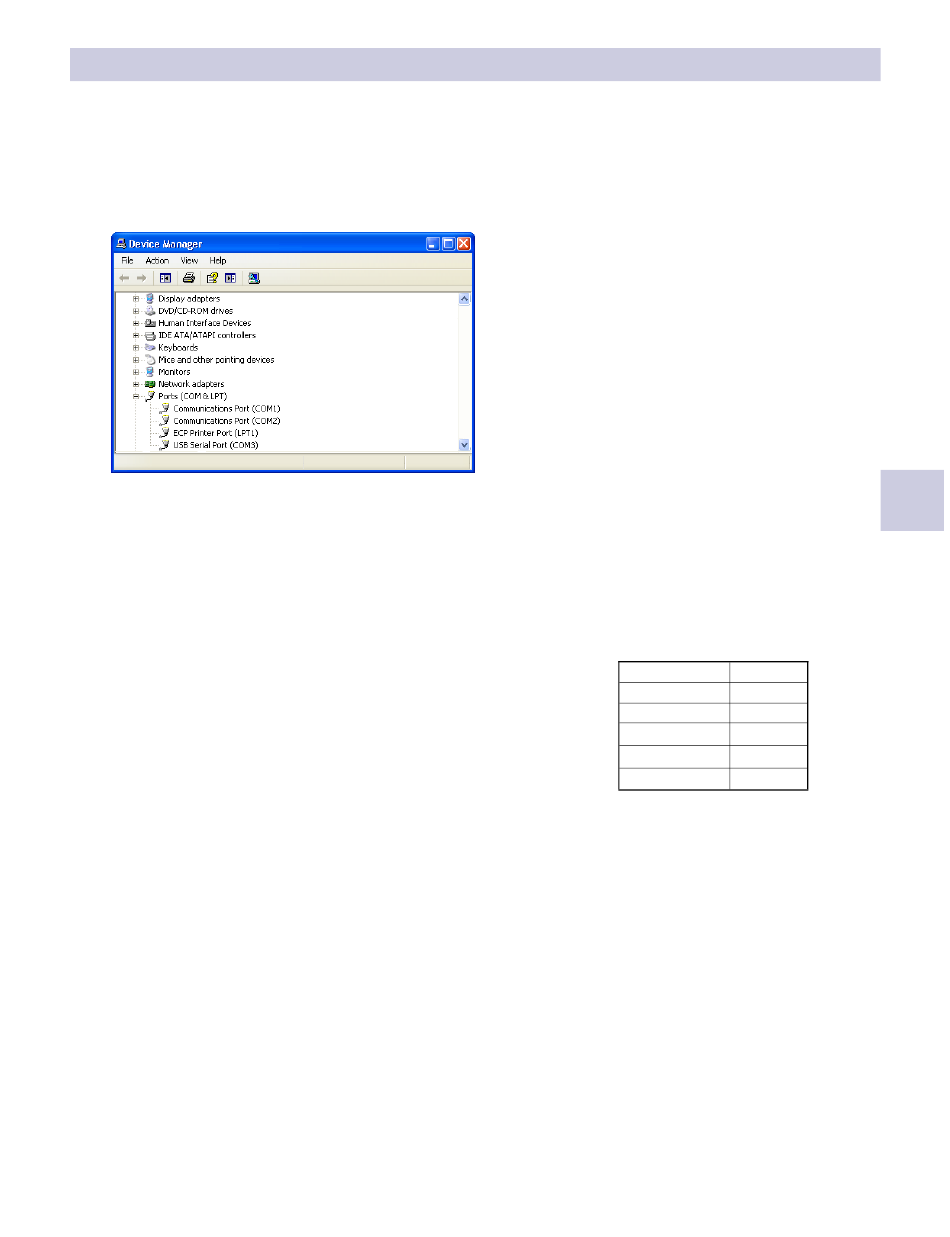

Gestionnaire de périphériques
Ouvrez le Device Manager (Gestionnaire de périphériques) du PC et sélectionnez Ports (COM & LPT). Localisez l'entrée USB
Serial Port (COMx) (Port série USB (COMx)). Utilisez le numéro de port figurant entre parenthèses ( ) pour configurer l'Hyper
Terminal.
Configuration de l'Hyper Terminal
Le tableau ci-dessus indique les paramètres de port série.
Cliquez sur Start (Démarrer).
Sélectionnez All Programs (Tous les programmes) > Accessories (Accessoires) > Communications (Communications)
Cliquez sur Hyper Terminal.
Saisissez un nom pour la nouvelle connexion et cliquez sur OK.
Dans le menu Connect To (Connecter à), sélectionnez le numéro de port COM qui correspond au port série USB que vous
avez trouvé en utilisant
OK.
Dans le menu COM Properties (Propriétés COM) :
Définissez Bits per second (Bits par seconde) sur 19 200.
Définissez Data bits (Bits de données) sur 8.
Définissez Parity (Parité) sur None (Aucun).
Définissez Stop bits (Bits d'arrêt) sur 1.
Définissez Flow control (Contrôle de flux) sur None (Aucun).
Cliquez sur OK.
Cliquez sur File (Fichier), Properties (Propriétés) puis sélectionnez ASCII Setup
(Configuration ASCII) dans le menu Properties.
Dans le menu ASCII Setup, sélectionnez :
Reproduire localement les caractères entrés.
Cliquez sur OK pour quitter ASCII Setup.
Cliquez sur OK pour quitter la configuration. Cliquez sur File et sélectionnez Save (Enregistrer) pour enregistrer la
configuration.
Test du port série
Placez le curseur dans la zone de texte de la fenêtre Hyper Terminal et appuyez sur Enter (Entrée), !0003C3 s'affiche.
Saisissez : 0000000080 et appuyez sur Enter.
!000058J0079RBBxx s'affiche. Où :
! = début de la réponse.
0000 = réponse OK.
58J = type de BIOS.
0079 = numéro du BIOS.
R = lettre indiquant la révision.
BB = numéro de la build (révision mineure).
xx = somme de contrôle.
Un jeu complet de commandes série ScaleOR est disponible. Reportez-vous à la section
Device Manager dans le menu déroulant Connect Using (Se connecter en utilisant) et cliquez sur
Paramètre Réglage
Débit en bauds 19 200
Parité Aucun
Bits de données 8
Bits d'arrêt 1
Contrôle de flux Aucun
Informations en page 2.
