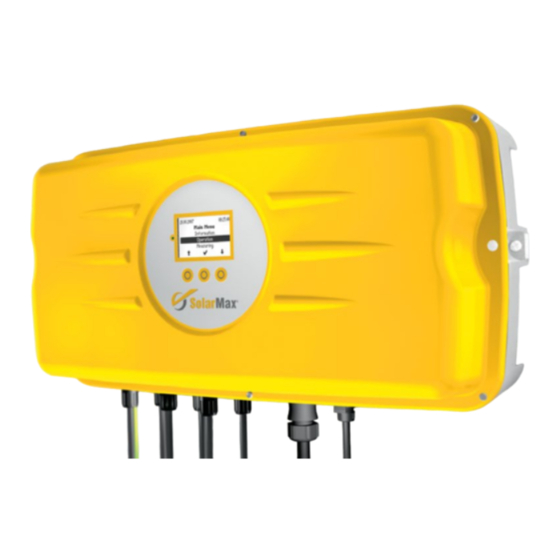

SolarMax S Serie Instrucciones De Instalación
Ocultar thumbs
Ver también para S Serie:
- Documentación del dispositivo (67 páginas) ,
- Instrucciones de instalación (15 páginas) ,
- Documentación del dispositivo (52 páginas)
Manuales relacionados para SolarMax S Serie
Resumen de contenidos para SolarMax S Serie
- Página 1 SolarMax S-Serie 2000S/3000S/4200S/6000S Kurzanleitung Installation Primer S-Serie Instrucciones de instalación S-Serie Brevi istruzioni per l’installazione S-Serie Instructions d’installation série S...
- Página 3 1 conector CA 2 tacos 1 Arandela de apriete Documentaz. dell’apparecchio 3 viti M6 x 12 mm Inverter SolarMax serie S 1 rondella M6 1 anello elastico M6 Binario per il montaggio 2 viti 6 x 50 mm 1 capocorda M6 2 rondelle ø...
- Página 5 Installationsvorschriften in Gerätedokumentation beachten Please follow the installation instructions in the instruction manual Observar las instrucciones de instalación en la documentación del dispositivo Attenersi alle prescrizioni per l’installazione contenute nella documentazione dell’apparecchio Respecter les prescriptions d’installation de la documentation des appareils...
- Página 6 370 mm...
- Página 7 Anzeichnen der 2 Bohrlöcher 370 mm Abstand zwischen den Bohrlöchern einhalten Mit einem ø 8 mm Bohrer die Löcher mit einer Tiefe von 60 mm bohren Mark the 2 drill holes Make sure the drill holes are 370 mm apart Using a ø...
- Página 9 Dübel einsetzen Montageschiene mit Schrauben Unterlagsscheiben an der Wand befestigen Insert the wall plugs Attach the mounting rail to the wall using the screws and washers Introducir los tacos Fijar el carril de montaje a la pared con los tornillos y las arandelas Inserire i tasselli Fissare alla parete il binario per il montaggio...
- Página 11 Wechselrichter auf der linken Seite in Montageschiene ein- hängen, danach Wechselrichter nach rechts bis zum Anschlag schieben, die rechte Seite des Wechselrichters an die Wand drücken und Wechselrichter auf der Schiene nach links bis zum Anschlag schieben. Slide the inverter onto the mounting rail from the left and push it rightwards up to the limit stop.
- Página 13 Fixierung des SolarMax-Wechselrichters mit Schrauben Attach the SolarMax inverter with screws Fijación del inversor SolarMax con tornillos Fissaggio con viti dell’inverter SolarMax alla parete Fixation de l’onduleur SolarMax par vis...
- Página 15 Erdung (zweiter Schutzleiteranschluss) EN 50178 fordert einen zweiten, festen Schutzleiteranschluss Earthing (second protective earth connection): according to EN 50178 a second, fixed protective earth connection is required La puesta a tierra (segundo borne de puesta a tierra) EN 50178 requiere un segundo borne de puesta a tierra fijo Messa a terra (secondo conduttore di terra);...
- Página 17 Einrasten des AC-Steckers Engage the AC connector Enclavamiento del conector CA Far scattare in posizione la spina AC Encliqueter le connecteur AC...
- Página 19 Einstecken der DC-Klickstecker Insert the DC connector Introducir el conector insertable DC Innestare il connettore DC a scatto Enfiler le connecteur encliquetable DC...
- Página 21 Einstecken der RJ45-Klickstecker Insert the RJ45 click-connector Introducir el conector insertable RJ45 Innestare il connettore RJ45 a scatto Enfiler le connecteur encliquetable RJ45...
- Página 23 Wechselrichter AC-seitig einschalten DC-Trennschalter einschalten Switch on the AC side of the inverter Switch on the DC insulation switch Encender el inversor por el lado CA Encender el separador CC Avviare l’inverter dal lato AC Avviare il sezionatore DC Enclencher l’onduleur du côté AC Enclencher l’interrupteur d’isolement DC...
- Página 25 Grundeinstellungen vornehmen: Sprache auswählen Land der Installation auswählen Datum einstellen Uhrzeit einstellen Configure the basic settings: Select the language Select the installation country Set the date Set the time Realizar la configuración básica: seleccionar idioma seleccionar país de instalación ajustar la fecha ajustar la hora Effettuare le impostazioni di base: scegliere la lingua...
- Página 27 Gratulation! Die Installation ist beendet. Congratulations! The installation is complete. ¡Enhorabuena! La instalación ha concluido. Congratulazioni! L’installazione è terminata. Félicitations! L’installation est achevée.
-
Página 28: Solarmax Service Center
SolarMax Service Center Deutschland +49 180 276 5 276 Schweiz / Svizzera / Suisse +41 32 346 56 06 France +33 4 72 79 17 97 Italia +39 0362 312 279 España +34 902 160 626 Benelux +32 2 535 77 32 +420 222 191 456 Česká...
