Conexión
5.11 Conexión del módulo electrónico con el módulo de conexión
Asignación de pines del módulo de conexión CM IO 4 x M12 y módulo electrónico
4 AI U High Feature
Nota
Para el módulo electrónico solo está aprobado el módulo de conexión CM IO 4 x M12.
Tabla 5- 23
Mirando al conector del cable
①
118

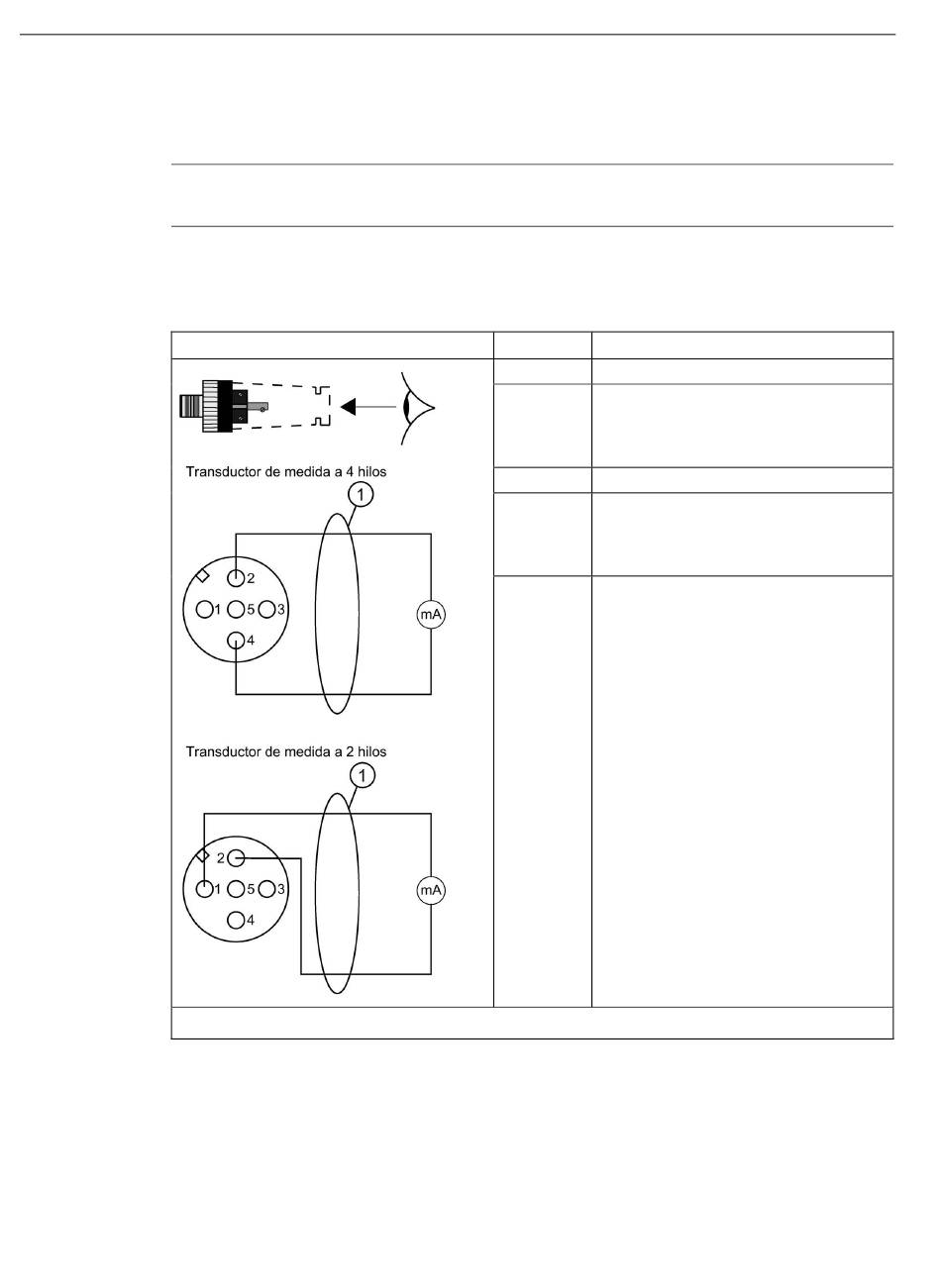

Asignación de pines del CM IO 4 x M12 con 4 AI I High Feature
Cable de cobre apantallado
Pin Asignación en X1 a X4
1 Alimentación de 24V para sensores U
2 Señal de entrada I
Señal de entrada I
Señal de entrada I
Señal de entrada I
3 Masa de la alimentación de sensores 1M
4 Señal de entrada I
Señal de entrada I
Señal de entrada I
Señal de entrada I
5 Tierra funcional FE
Sistema de periferia descentralizada ET 200pro
Instrucciones de servicio, 03/2018, A5E00335546-AM
S
+: conector X1
0
+: conector X2
1
+: conector X3
2
+: conector X4
3
-: conector X1
0
-: conector X2
1
-: conector X3
2
-: conector X4
3
