Funciones
9.3 Control de configuración (configuración futura)
3. En el bloque de datos declare para cada juego de datos de control una variable que
utilice el tipo de datos PLC creado anteriormente.
4. En los juegos de datos de control introduzca las asignaciones de slots en la columna
"Valor inicial".

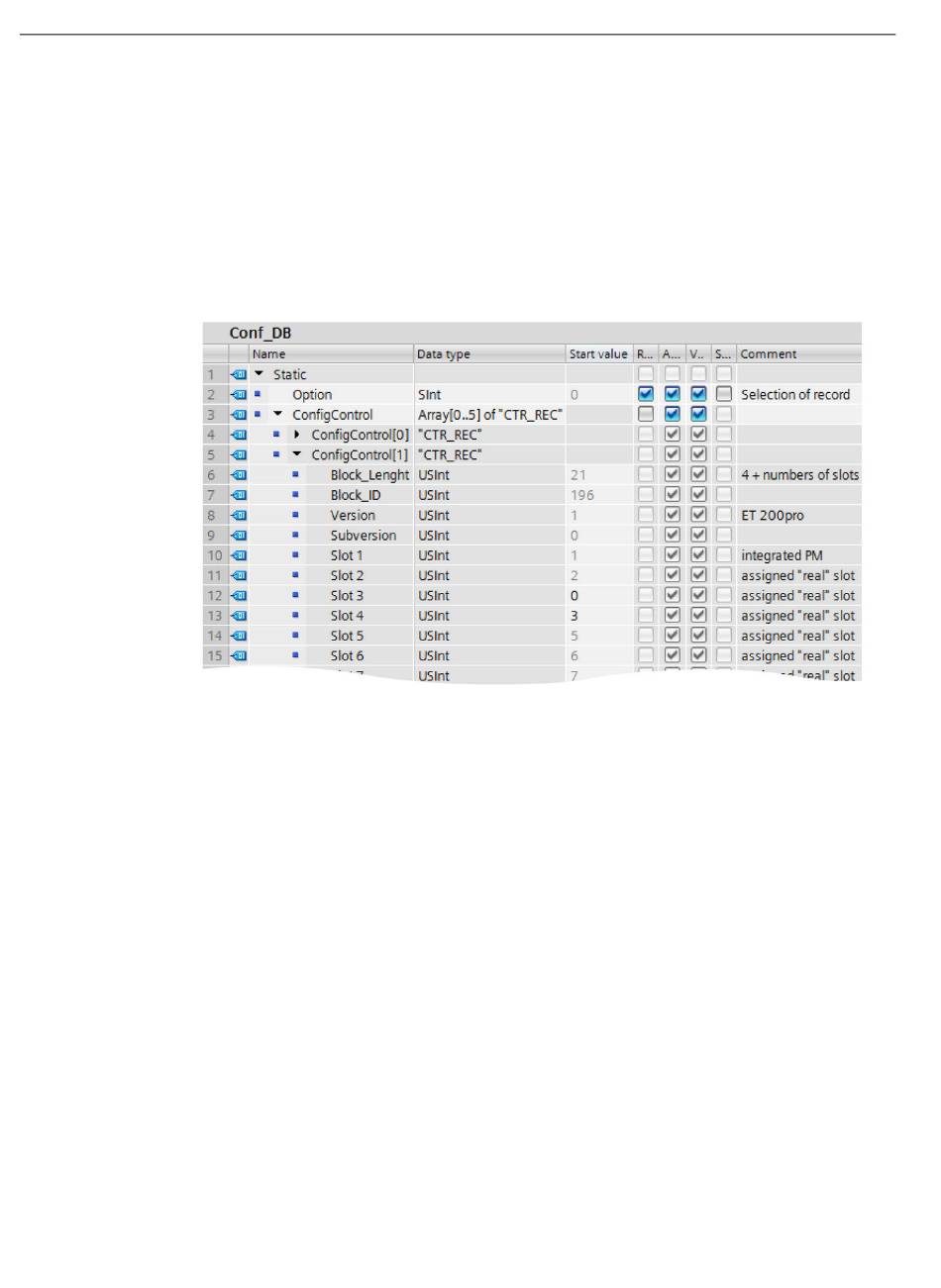

Ejemplo: La figura siguiente muestra el bloque de datos global "ConfDB". El bloque de
datos "ConfDB" contiene 6 juegos de datos de control del tipo de datos PLC "CTR_REC".
Aquí los juegos de datos de control están declarados como Array [0..5]. Mediante la
variable remanente "Opción", el usuario debe seleccionar posteriormente el juego de
datos de control que necesite.
Figura 9-4
Reglas
Observe las reglas siguientes:
● La CPU o el módulo de interfaz ignora los slots asignados en el juego de datos de control
que estén fuera de la estación maestra.
● El juego de datos de control debe contener las asignaciones hasta el último slot de la
opción de estación.
● No es posible asignar varios slots configurados a un mismo slot real, es decir, en el juego
de datos de control solo puede existir un único slot de una opción de estación.
172
Ejemplo: Bloque de datos con juegos de datos de control
