Módulos de conexión
12.4 Módulos de conexión para módulos de potencia
12.4.5 Módulo de conexión CM PM-O PP para el módulo de salida PM-O
Referencia
6ES7194-4BH00-0AA0
Características
El módulo de conexión CM PM-O PP tiene las características siguientes:
● Se puede insertar y atornillar al módulo de salida.
● Conexión de la alimentación de electrónica/sensores 1L+ y de la alimentación de carga
2L+ mediante conector push-pull.
● 3 etiquetas rotulables
Asignación de pines
Encontrará la asignación de pines del CM PM-O PP en el capítulo Módulos de potencia
(Página 324).
Esquema de principio

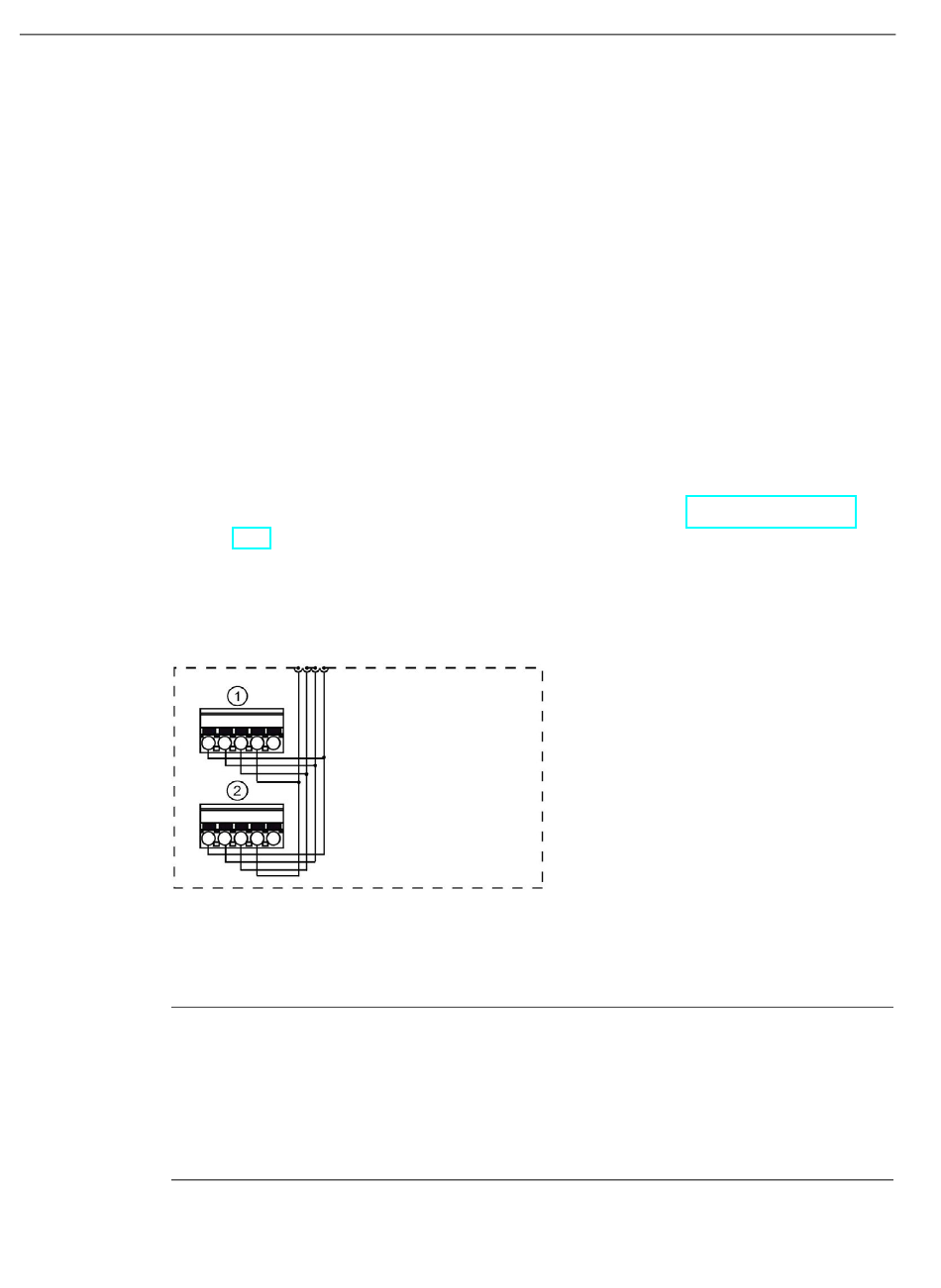

La figura siguiente muestra el esquema de principio del módulo de conexión CM PM-O PP.
①
②
Nota
Realimentación
No está permitido realimentar la alimentación de electrónica/sensores 1L+ ni la alimentación
de carga 2L+. La realimentación de 1L+ o 2L+ puede dar lugar a un comportamiento no
definido del sistema o causar daños en el mismo. Por ello, no realimente nunca la
alimentación de electrónica/sensores 1L+ ni la alimentación de carga 2L+, para que no
puedan ocasionarse daños.
282
X01 OUT: conexión para alimentación de electrónica/sensores 1L+ y alimentación de carga
2L+
X02 OUT: conexión para alimentación de electrónica/sensores 1L+ y alimentación de carga
2L+
