5.12 Conexión del módulo de potencia con el módulo de conexión CM PM-E directo
Conexión del módulo de conexión
1. Inserte el módulo de conexión en el módulo electrónico.
2. Atornille el módulo de conexión con el rack (2 tornillos de estrella en la parte frontal:
arriba y abajo, par de apriete 1,5 Nm).

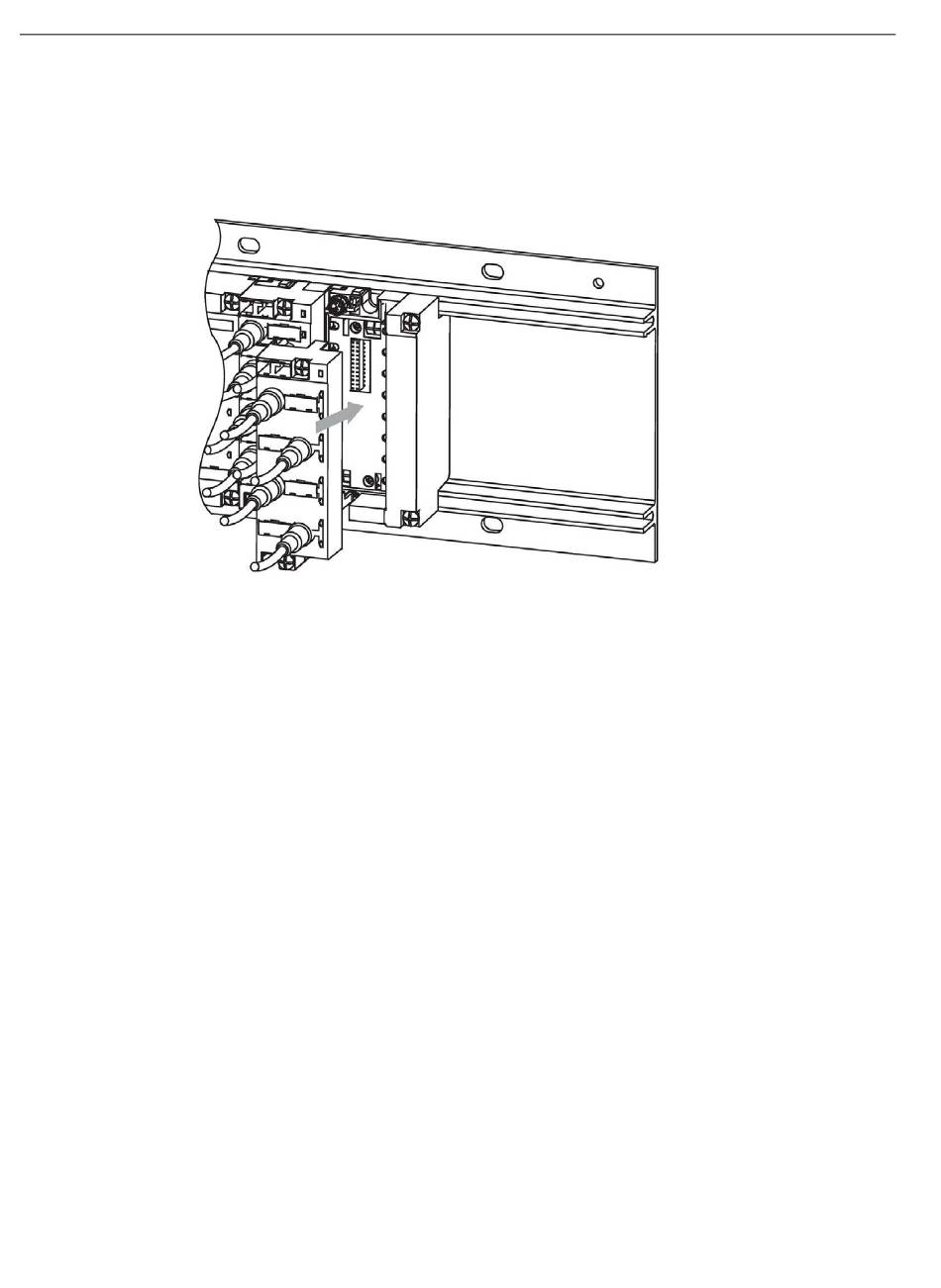

Figura 5-19
Cierre de los conectores hembra no utilizados
Cierre todos los conectores hembra redondos no utilizados con Tapones M12 para alcanzar
los grados de protección IP65, IP66 o IP67.
