Módulos electrónicos digitales
15.3 Módulo electrónico digital 16 DI 24V DC (6ES7141-4BH00-0AA0)
Esquema de principio

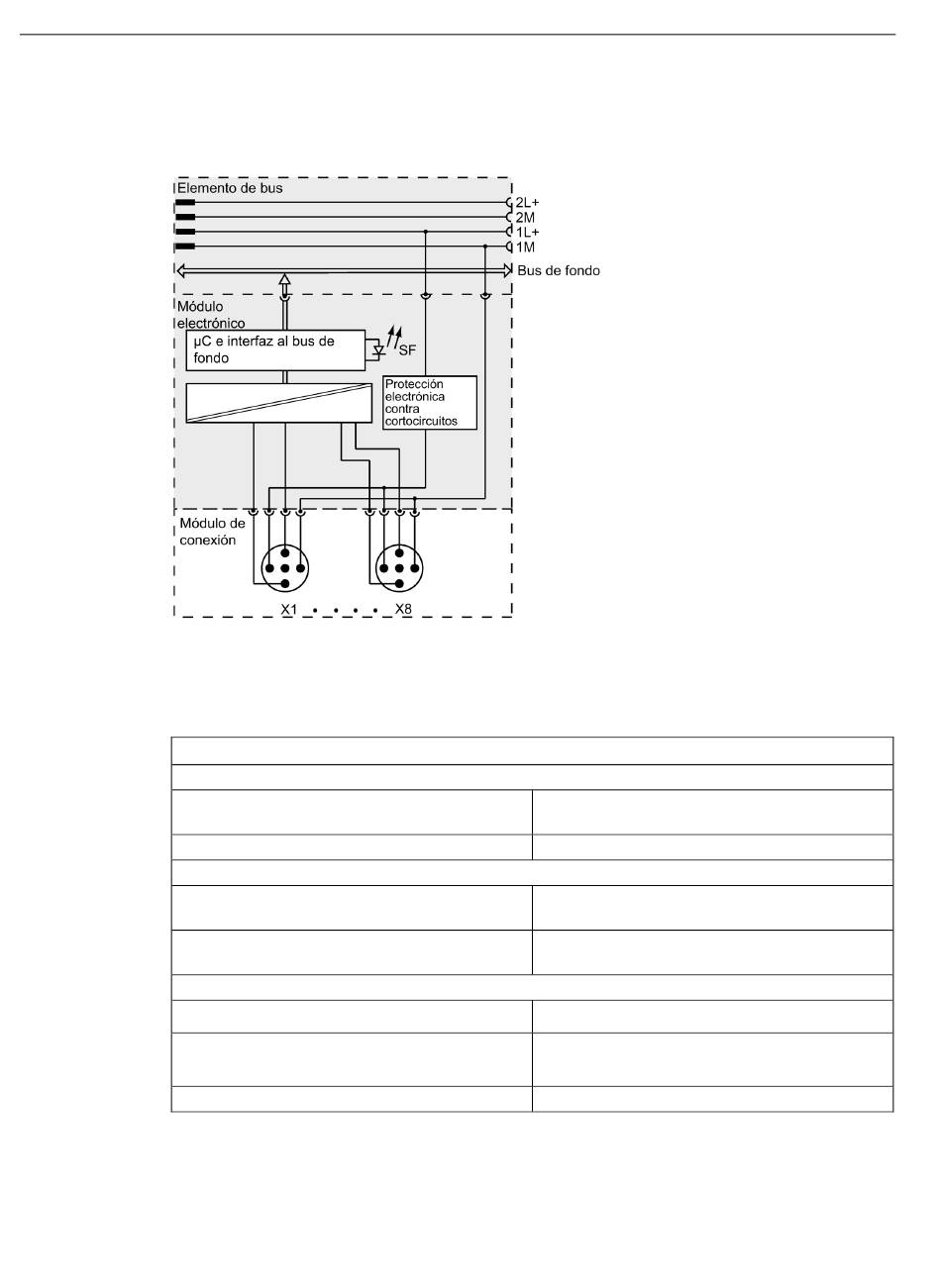

La figura siguiente muestra el esquema de principio del 16 DI DC 24V.
Figura 15-3
Datos técnicos
Datos técnicos
Dimensiones y peso
Dimensiones A x A x P (mm)
Peso
Tensiones e intensidades
Tensión nominal de alimentación de electróni-
ca/sensores 1L+
Protección contra inversión de polaridad
Consumo de corriente
•
•
Potencia disipada del módulo
344
Esquema de principio del 16 DI DC 24V
del bus de fondo
de la alimentación de electrónica/sensores
1L+ (sin carga)
45 x 130 x 35; con elemento de bus, sin módulo
de conexión
aprox. 140 g
24 V DC
sí, contra destrucción; hay inversión de polaridad
en las salidas de alimentación de sensores
< 20 mA
< 30 mA
típ. 3 W
