Módulos electrónicos analógicos
16.1 Módulo electrónico analógico 4 AI U High Feature (6ES7144-4FF01-0AB0)
Esquema de principio

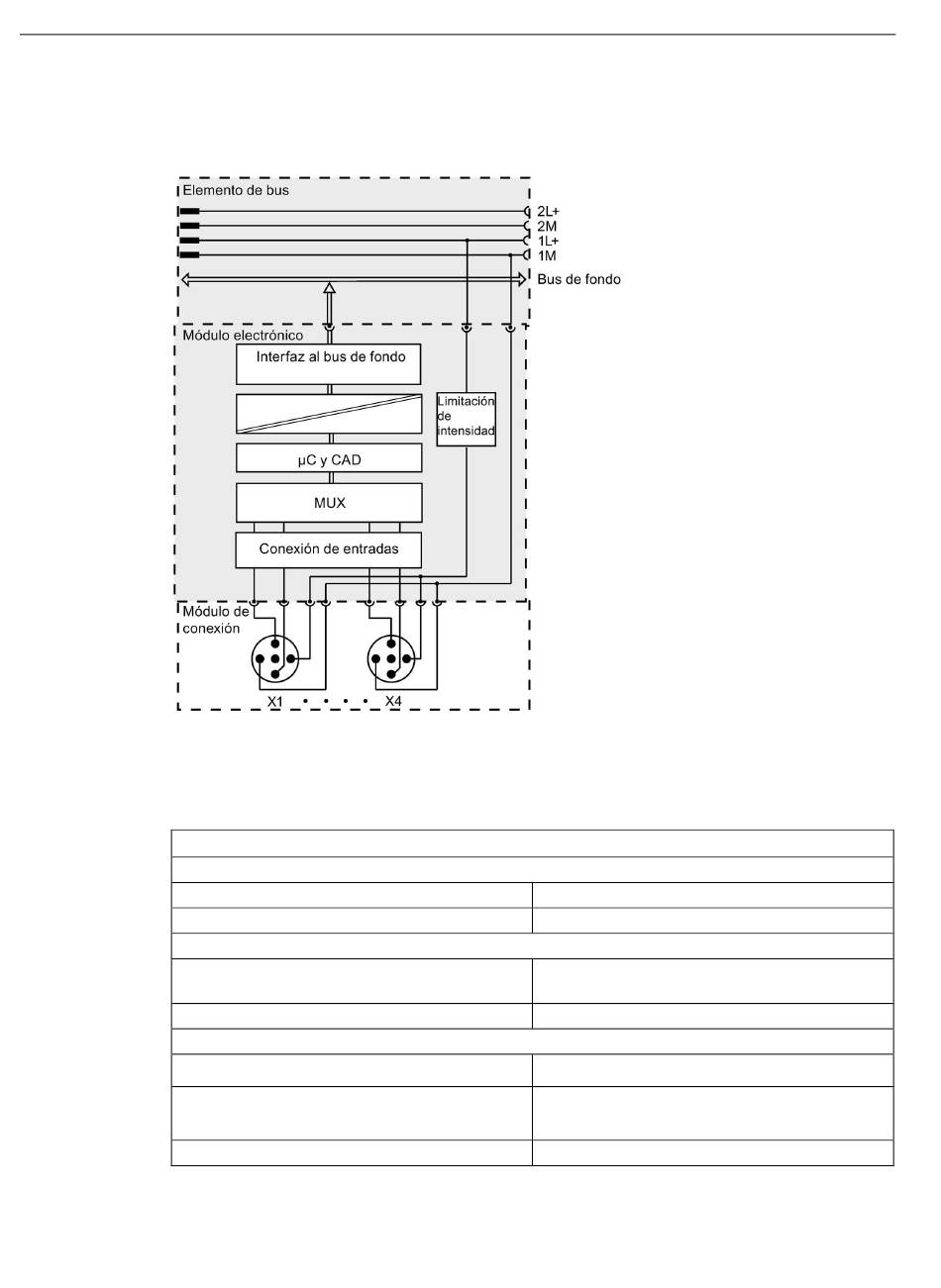

La figura siguiente muestra el esquema de principio del 4 AI U High Feature.
Figura 16-1
Datos técnicos
Datos técnicos
Dimensiones y peso
Dimensiones A x H x P (mm)
Peso
Tensiones e intensidades
Tensión de alimentación para la electrónica y
sensores 1L+
Protección contra inversión de polaridad
Consumo de corriente
•
•
Potencia disipada del módulo
384
Esquema de principio del 4 AI U High Feature
del bus de fondo
de la alimentación de electrónica/sensores
1L+ (sin sensores conectados)
45 x 130 x 35
aprox. 150 g
24 V DC
sí; contra destrucción
típ. 12 mA
típ. 40 mA
típ. 1,1 W
